16
03.03.03
Erlaubte Einbaulagen
Fehlfunktion durch falsche
Einbaulage möglich
Ein Einbau „über Kopf", d. h. mit dem
Display nach unten, ist nicht zulässig.
Es ist zu beachten, dass das Gerät
entsprechend der Fließrichtung
korrekt eingebaut ist (Fließrichtungs-
pfeile am Gerät, siehe Kapitel
„03.03.04 RE. GUARD 2.0 Wasser-
steuerung installieren" auf
Seite 18) und ggf. das Gehäuse-
oberteil inklusive Displayfeld abhängig
von der Bedienrichtung um 180°
gedreht werden muss (siehe Kapitel
„03.04 Gehäuseoberteil drehen" auf
Seite 23).
Waagerechte Einbaulage
Die reguläre Einbaulage der
RE. GUARD 2.0 Wassersteuerung ist
waagerecht mit dem Display nach
oben ausgerichtet.
X

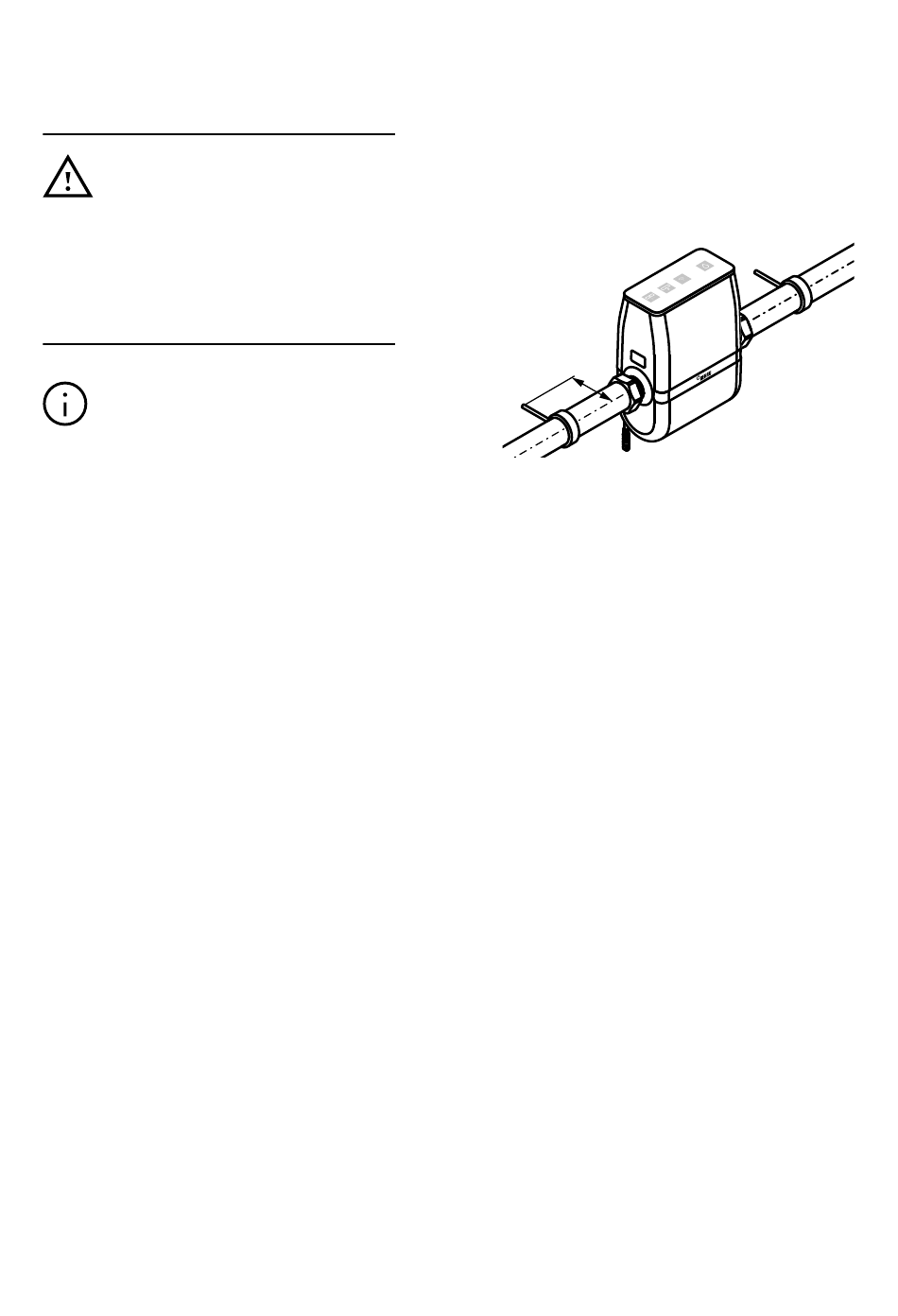

Abb. 03-5 Waagerechte Einbaulage
X Wandabstand ≥ 60 mm
Dabei ist der mögliche Wandabstand X
minimiert und die Bedienbarkeit des
Displays sowie das Abziehen des
Gehäuseoberteils z. B. für Batterie-
tausch oder zu Wartungszwecken am
besten gegeben.
Bei Verwendung eines Wasserzähler-
bügels kann ein größerer Wand-
abstand notwendig sein.
