Gerätemontage

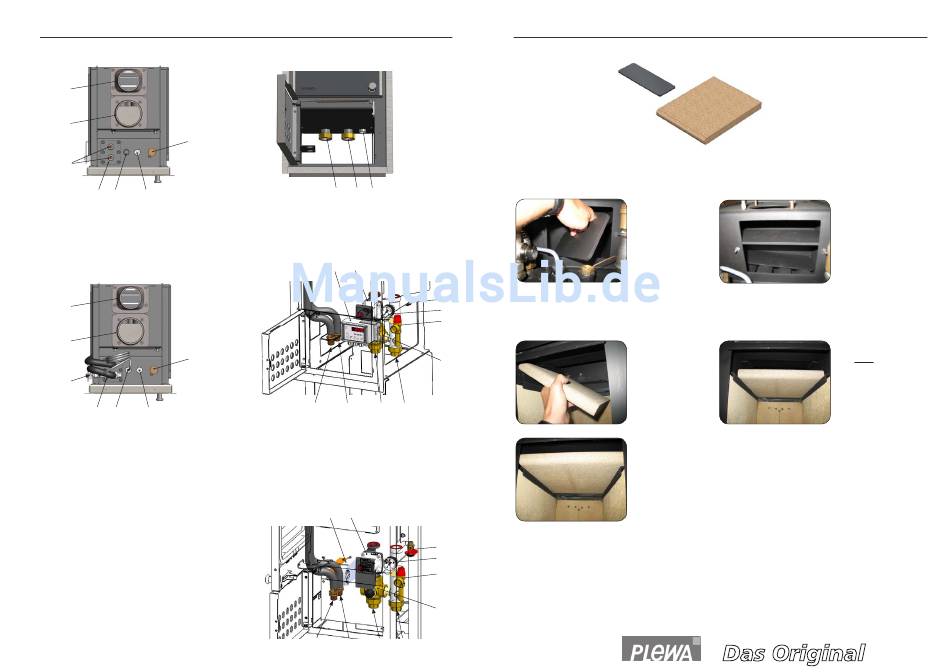

10. Installationsanschlüsse
UniTherm 2 plus P
- Bauseitige Installation
7
6
1
5
3
4
2
1. Automatischer Entlüfter
2. Tauchhülse Pumpe / Thermostat
3. Muffe für Tauchhülse Thermische Ablaufsicherung
4. Wärmetauscher Thermische Ablaufsicherung
5. Zu- und Ablauf Thermische Ablaufsicherung
6. Abgasanschluss DM 120 mm
7. Zuluftanschluss DM 100 mm
UniTherm 2 plus P
7
6
1
5
4
3
2
1.
Automatischer Entlüfter
2. Tauchhülse Pumpe / Thermostat
3. Tauchhülse für Thermische Ablaufsicherung
4. Thermische Ablaufsicherung (TAS)
5. Prüfknopf TAS
6. Abgasanschluss DM 120 mm
7. Zuluftanschluss DM 100 mm
Zubehör Rücklaufanhebung
1
Zubehör Differenztemperaturregelung
2
8
8
9 10
8. Heizungsrücklauf
9. Heizungsvorlauf
10. Muffe für Füll- und Entleerhahn 1/2"
9
10
UniTherm 2
7
1
2
8
1.
Heizungsrücklauf
2.
Heizungsvorlauf
3.
Füll- und Entleerhahn 1/2"
4.
Manometer
1
5.
Sicherheitsventil
1
6.
Thermoventil Rücklaufanhebung
1
7.
Ablauf Thermische Ablaufsicherung (vorne)
8.
Zulauf Thermische Ablaufsicherung (hinten)
9.
Umwälzpumpe
1
10. Differenztemperaturregelung
2
11. Umschaltklappenmotor (nur AquaInsert+P)
9
UniTherm 2 plus P
11
7
2
1
8
11. Einbauanleitung Umlenkbleche und Umlenkplatte
Umlenkblech Wärmetauscher
Material: Stahlblech lackiert
1 Stk.
Montageschritte Rauchumlenkbleche Wärmetauscher
3
4
5
Montageschritte Umlenkplatte Feuerraum
6
3
4
5
6
Umlenkplatte Feuerraum
Material: Vermiculite
1 Stk.
1.
Putzdeckel (hinter
oberer
Wartungstür)
abnehmen.
1.
Feuerraumtür öff-
nen und Umlenkplatte
auf die seitlichen Aufla-
gen legen ...
... und zentrieren.
Gerätemontage
2.
1 Stk. Umlenkblech
mittig auf die seitlichen
Auflagen
legen
und
ganz nach vorne schie-
ben. Den Putzdeckel
wieder fest verschlie-
ßen.
2.
Umlenkplatte ganz
nach hinten schieben.
9
