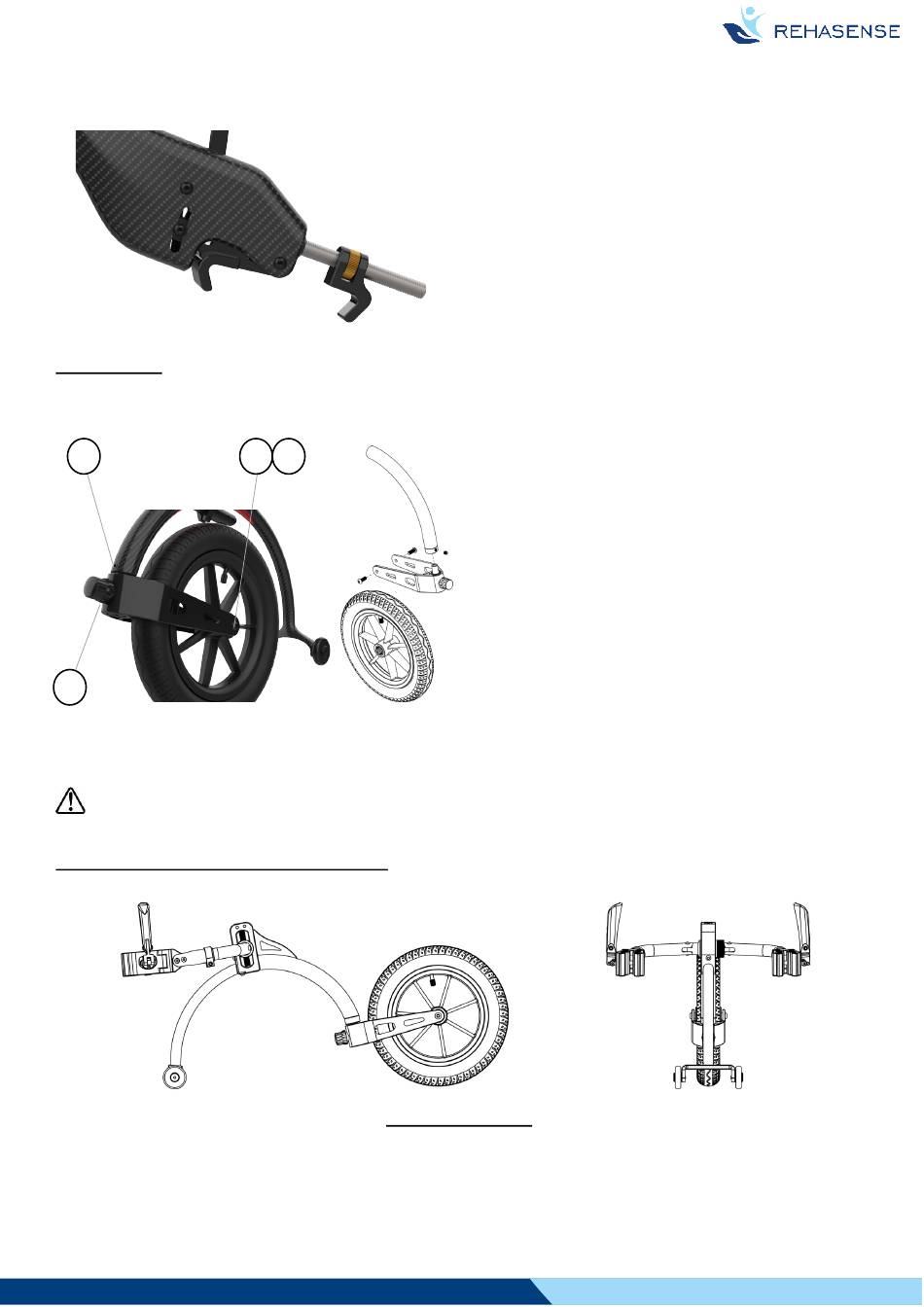

Radaustausch
Für beide Versionen mit einzelnen und doppelten Armen.
1
2
15. Nutzungsweise
WARNUNG!
Der Benutzer sollte die Anleitung lesen und verstehen sowie die Funktionsweise des Track Wheels kennenlernen.
Doppelte Arme, Kohlenstofffaser/Aluminium)
3
4
Vor dem Befestigen
Sicherungsmutter für die Klemme beträgt 30 Nm.
Achtung! Der maximale passende Rohrdurchmesser und
Befestigungsabstand sind unten angegeben.
Der maximale einstellbare Klemmenabstand (1)
•
beträgt 145 mm.
Der maximale Durchmesser des Rohres (2), an dem
•
die Klemme befestigt werden kann, beträgt D25 mm.
Schraube (1) lösen.
•
•
Dann die Schraube (2) lösen, um die Gabel
und den Radbefestigungssatz vom Rahmen zu
entnehmen.
•
Anschließend die Schrauben (3) und (4) lösen.
Die Gabel vom Rad abnehmen.
•
•
Durch ein neues Rad ersetzen, Schrauben (3)
und (4) festziehen, empfohlenes Drehmoment
8 Nm.
13
