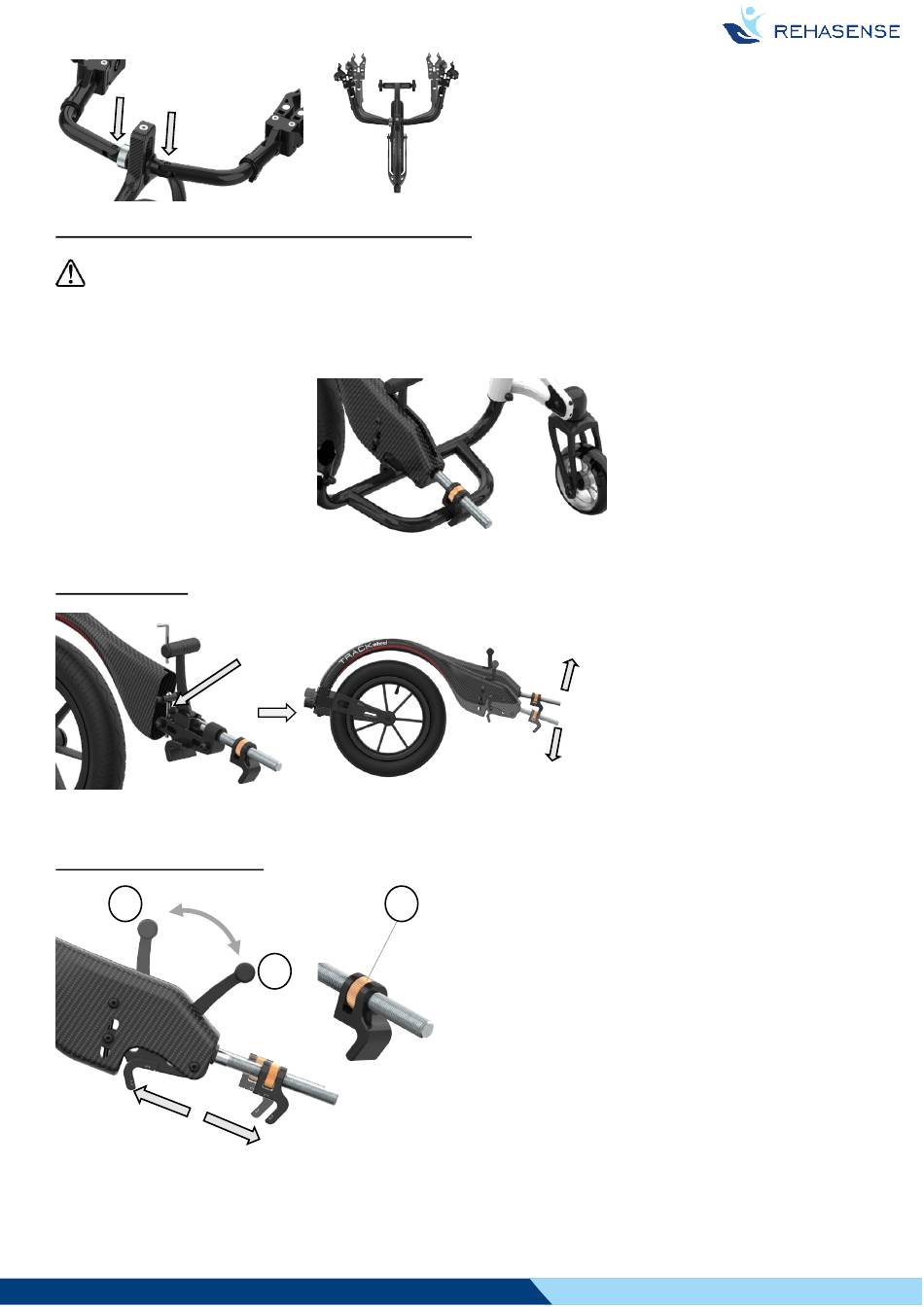

C1/A1 (einzelner Arm, Kohlenstofffaser/Aluminium)
WARNUNG!
Das Modell mit einem Arm ist für die Montage an Rollstühlen mit einem starren Rahmen bestimmt, die Klemme wird
am Rohr des Rollstuhls befestigt.
Winkeleinstellung
Mit dem Rollstuhl verbinden
1
3
2
•
Schrauben lösen.
Breite einstellen.
•
•
Schrauben festziehen.
Jeder Rollstuhl hat unterschiedliche
Fußstützenwinkel:
Wenn Sie das Track Wheel nach
•
vorne einstellen, nehmen Sie
Einstellungen an den genannten
Schrauben vor, um die Fußstütze
einzustellen. Im entsprechenden
Winkel klemmen.
Drücken Sie die Einstellklemme nach innen in die Position
Klemme geschlossen (1),
Ziehen Sie die Einstellklemme nach außen in die Position
Klemme offen (2):
•
Klemme öffnen (Position 2).
Die Klemmtiefe kann bis maximal 145 mm
•
eingestellt werden. Die Klemme ist für Rohre mit
einem Durchmesser von bis zu 25 mm bestimmt.
Verwenden
Sie
•
Klemmbacken zu öffnen oder zu schließen.
Schließen Sie dann die Klemme (Position 1) –
•
achten Sie dabei auf eine starre Verbindung.
•
Stellring (3) nachstellen, bis ein sicherer Halt
erreicht wird.
•
Das
empfohlene
12
einen
Stellring,
um
Drehmoment
die
der
