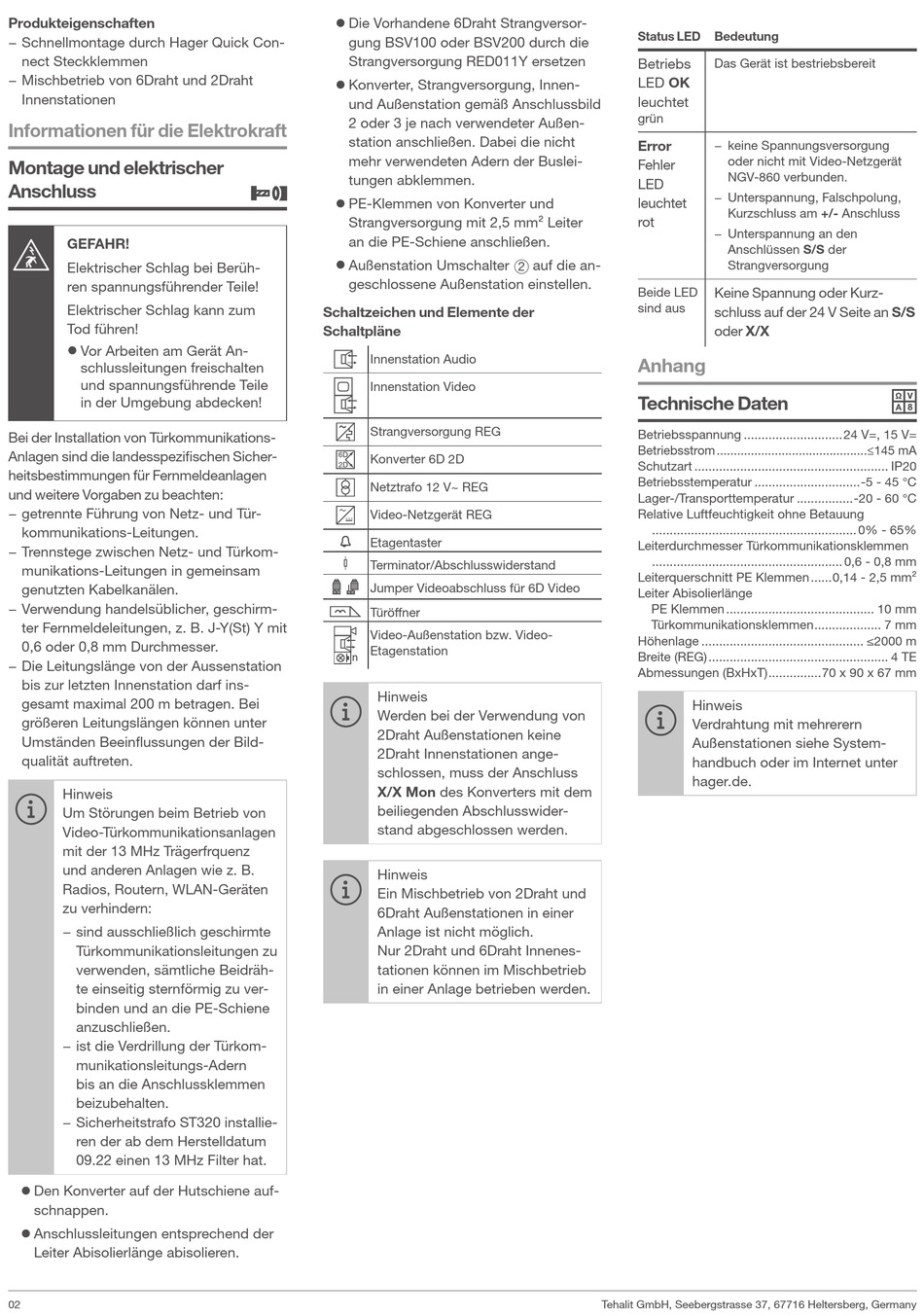

Produkteigenschaften
− Schnellmontage durch Hager Quick Con-
nect Steckklemmen
− Mischbetrieb von 6Draht und 2Draht
Innenstationen
Informationen für die Elektrokraft
Montage und elektrischer
Anschluss
GEFAHR!
Elektrischer Schlag bei Berüh-
ren spannungsführender Teile!
Elektrischer Schlag kann zum
Tod führen!
•
Vor Arbeiten am Gerät An-
schlussleitungen freischalten
und spannungsführende Teile
in der Umgebung abdecken!
Bei der Installation von Türkommunikations-
Anlagen sind die landesspezifischen Sicher-
heitsbestimmungen für Fernmeldeanlagen
und weitere Vorgaben zu beachten:
− getrennte Führung von Netz- und Tür-
kommunikations-Leitungen.
− Trennstege zwischen Netz- und Türkom-
munikations-Leitungen in gemeinsam
genutzten Kabelkanälen.
− Verwendung handelsüblicher, geschirm-
ter Fernmeldeleitungen, z. B. J-Y(St) Y mit
0,6 oder 0,8 mm Durchmesser.
− Die Leitungslänge von der Aussenstation
bis zur letzten Innenstation darf ins-
gesamt maximal 200 m betragen. Bei
größeren Leitungslängen können unter
Umständen Beeinflussungen der Bild-
qualität auftreten.
Hinweis
Um Störungen beim Betrieb von
Video-Türkommunikationsanlagen
mit der 13 MHz Trägerfrquenz
und anderen Anlagen wie z. B.
Radios, Routern, WLAN-Geräten
zu verhindern:
− sind ausschließlich geschirmte
Türkommunikationsleitungen zu
verwenden, sämtliche Beidräh-
te einseitig sternförmig zu ver-
binden und an die PE-Schiene
anzuschließen.
− ist die Verdrillung der Türkom-
munikationsleitungs-Adern
bis an die Anschlussklemmen
beizubehalten.
− Sicherheitstrafo ST320 installie-
ren der ab dem Herstelldatum
09.22 einen 13 MHz Filter hat.
•
Den Konverter auf der Hutschiene auf-
schnappen.
•
Anschlussleitungen entsprechend der
Leiter Abisolierlänge abisolieren.
02
•
Die Vorhandene 6Draht Strangversor-
gung BSV100 oder BSV200 durch die
Strangversorgung RED011Y ersetzen
•
Konverter, Strangversorgung, Innen-
und Außenstation gemäß Anschlussbild
2 oder 3 je nach verwendeter Außen-
station anschließen. Dabei die nicht
mehr verwendeten Adern der Buslei-
tungen abklemmen.
•
PE-Klemmen von Konverter und
Strangversorgung mit 2,5 mm² Leiter
an die PE-Schiene anschließen.
•
Außenstation Umschalter 2 auf die an-
geschlossene Außenstation einstellen.
Schaltzeichen und Elemente der
Schaltpläne
Innenstation Audio
Innenstation Video
Strangversorgung REG
Konverter 6D 2D
Netztrafo 12 V~ REG
Video-Netzgerät REG
Etagentaster
Terminator/Abschlusswiderstand
Jumper Videoabschluss für 6D Video
Türöffner
Video-Außenstation bzw. Video-
Etagenstation
Hinweis
Werden bei der Verwendung von
2Draht Außenstationen keine
2Draht Innenstationen ange-
schlossen, muss der Anschluss
X/X Mon des Konverters mit dem
beiliegenden Abschlusswider-
stand abgeschlossen werden.
Hinweis
Ein Mischbetrieb von 2Draht und
6Draht Außenstationen in einer
Anlage ist nicht möglich.
Nur 2Draht und 6Draht Innenes-
tationen können im Mischbetrieb
in einer Anlage betrieben werden.
Status LED
Bedeutung
Betriebs
Das Gerät ist bestriebsbereit
LED OK
leuchtet
grün
Error
− keine Spannungsversorgung
oder nicht mit Video-Netzgerät
Fehler
NGV-860 verbunden.
LED
− Unterspannung, Falschpolung,
leuchtet
Kurzschluss am +/- Anschluss
rot
− Unterspannung an den
Anschlüssen S/S der
Strangversorgung
Keine Spannung oder Kurz-
Beide LED
sind aus
schluss auf der 24 V Seite an S/S
oder X/X
Anhang
Technische Daten
Betriebsspannung ............................24 V=, 15 V=
Betriebsstrom ............................................≤145 mA
Schutzart ....................................................... IP20
Betriebsstemperatur ..............................-5 - 45 °C
Lager-/Transporttemperatur ................-20 - 60 °C
Relative Luftfeuchtigkeit ohne Betauung
.......................................................... 0% - 65%
Leiterdurchmesser Türkommunikationsklemmen
...................................................... 0,6 - 0,8 mm
Leiterquerschnitt PE Klemmen ......0,14 - 2,5 mm²
Leiter Abisolierlänge
PE Klemmen .......................................... 10 mm
Türkommunikationsklemmen ................... 7 mm
Höhenlage .............................................. ≤2000 m
Breite (REG) ................................................... 4 TE
Abmessungen (BxHxT) ...............70 x 90 x 67 mm
Hinweis
Verdrahtung mit mehrerern
Außenstationen siehe System-
handbuch oder im Internet unter
hager.de.
Tehalit GmbH, Seebergstrasse 37, 67716 Heltersberg, Germany
