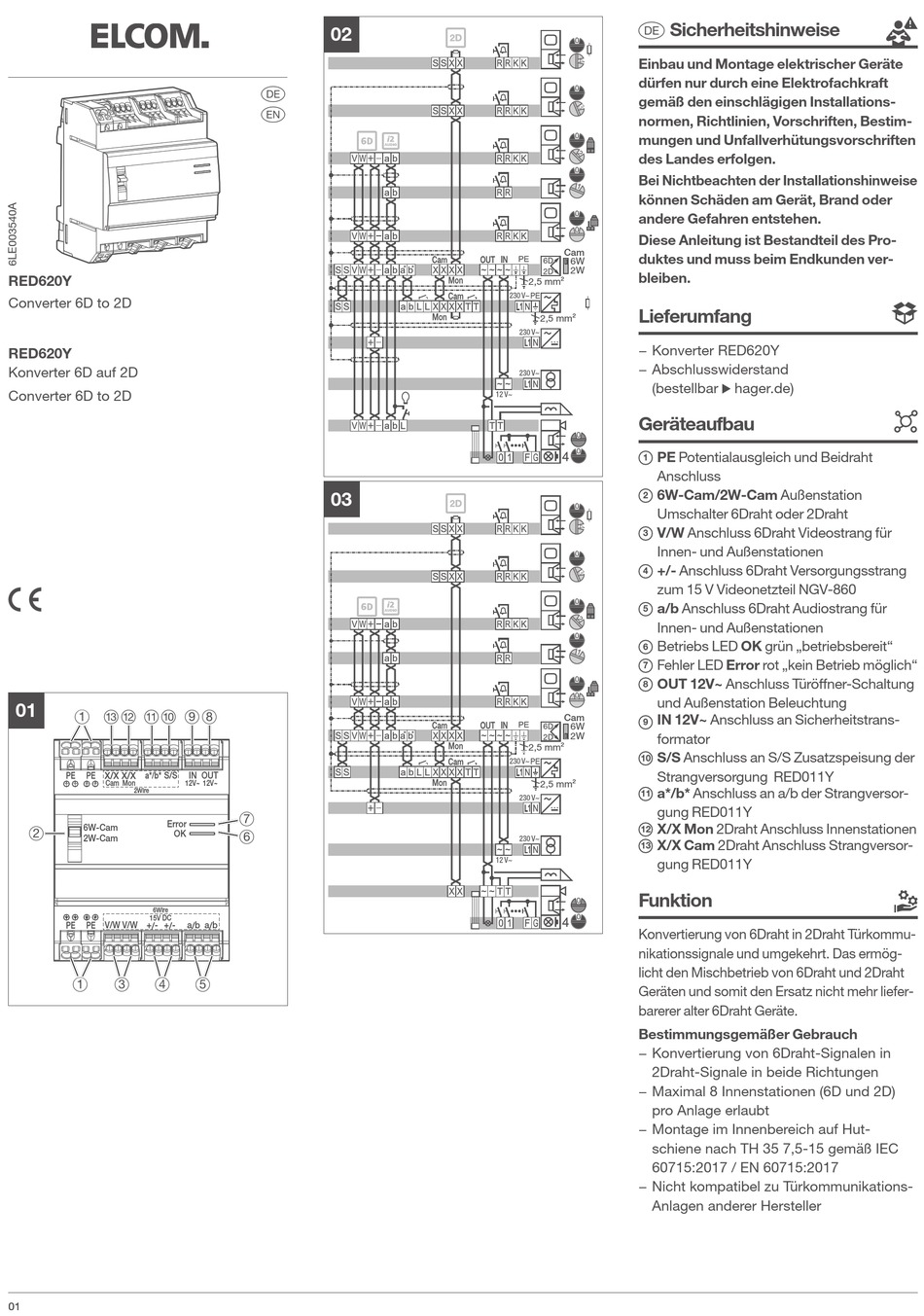

ELCOM RED620Y Kurzanleitung

RED620Y
Converter 6D to 2D
RED620Y
Konverter 6D auf 2D
Converter 6D to 2D
01
1 = < ; : 9 8
a*/b* S/S
Cam Mon
2Wire
Error
6W-Cam
2
OK
2W-Cam
6Wire
15V DC
V/W V/W + / - + / -
1 3 4
01 01
02
e
z
03
IN OUT
12V~ 12V~
7
6
a / b a / b
5
e Sicherheitshinweise
Einbau und Montage elektrischer Geräte
dürfen nur durch eine Elektrofachkraft
gemäß den einschlägigen Installations-
normen, Richtlinien, Vorschriften, Bestim-
mungen und Unfallverhütungsvorschriften
des Landes erfolgen.
Bei Nichtbeachten der Installationshinweise
können Schäden am Gerät, Brand oder
andere Gefahren entstehen.
Diese Anleitung ist Bestandteil des Pro-
Cam
duktes und muss beim Endkunden ver-
6W
2W
bleiben.
2,5 mm²
Lieferumfang
2,5 mm²
− Konverter RED620Y
− Abschlusswiderstand
(bestellbar
Geräteaufbau
PE Potentialausgleich und Beidraht
1
Anschluss
6W-Cam/2W-Cam Außenstation
2
Umschalter 6Draht oder 2Draht
V/W Anschluss 6Draht Videostrang für
3
Innen- und Außenstationen
+/- Anschluss 6Draht Versorgungsstrang
4
zum 15 V Videonetzteil NGV-860
a/b Anschluss 6Draht Audiostrang für
5
Innen- und Außenstationen
Betriebs LED OK grün „betriebsbereit"
6
Fehler LED Error rot „kein Betrieb möglich"
7
OUT 12V~ Anschluss Türöffner-Schaltung
8
und Außenstation Beleuchtung
IN 12V~ Anschluss an Sicherheitstrans-
Cam
9
6W
2W formator
2,5 mm²
S/S Anschluss an S/S Zusatzspeisung der
10
Strangversorgung RED011Y
2,5 mm²
a*/b* Anschluss an a/b der Strangversor-
11
gung RED011Y
X/X Mon 2Draht Anschluss Innenstationen
12
X/X Cam 2Draht Anschluss Strangversor-
13
gung RED011Y
Funktion
Konvertierung von 6Draht in 2Draht Türkommu-
nikationssignale und umgekehrt. Das ermög-
licht den Mischbetrieb von 6Draht und 2Draht
Geräten und somit den Ersatz nicht mehr liefer-
barerer alter 6Draht Geräte.
Bestimmungsgemäßer Gebrauch
− Konvertierung von 6Draht-Signalen in
2Draht-Signale in beide Richtungen
− Maximal 8 Innenstationen (6D und 2D)
pro Anlage erlaubt
− Montage im Innenbereich auf Hut-
schiene nach TH 35 7,5-15 gemäß IEC
60715:2017 / EN 60715:2017
− Nicht kompatibel zu Türkommunikations-
Anlagen anderer Hersteller
hager.de)
