TECHNISCHE DATEN
AKKU-SCHLAGBOHRSCHRAUBER
Produktionsnummer .....................................................................................................
Bohr-ø in Stahl .............................................................................................................
Bohr-ø in Holz ..............................................................................................................
Bohr-ø in Ziegel und Kalksandstein .............................................................................
Holzschrauben (ohne Vorbohren) ................................................................................
Leerlaufdrehzahl 1.Gang .............................................................................................
Leerlaufdrehzahl 2.Gang .............................................................................................
Schlagzahl 1.Gang .......................................................................................................
Schlagzahl 2.Gang .......................................................................................................
Drehmoment *1 (1,5 Ah / 2,0 Ah) .................................................................................
Drehmoment *1 (3,0 Ah / 4,0 Ah) .................................................................................
Spannung Wechselakku ..............................................................................................
Bohrfutterspannbereich ................................................................................................
Gewicht nach EPTA-Prozedur 01/2014 (1,5 Ah / 2,0 Ah) ............................................
Gewicht nach EPTA-Prozedur 01/2014 (3,0 Ah / 4,0 Ah) ............................................
Empfohlene Umgebungstemperatur beim Arbeiten ..............................................................
Empfohlene Akkutypen ..........................................................................................................
Empfohlene Ladegeräte.........................................................................................................
Geräusch/Vibrationsinformation
Messwerte ermittelt entsprechend EN 62841.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel (Unsicherheit K=3dB(A)) .................................................................
Schallleistungspegel (Unsicherheit K=3dB(A))............................................................
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt
entsprechend EN 62841.
Schwingungsemissionswert a
h
Schlagbohren in Beton a
......................................................................................
h,ID
Unsicherheit K = .......................................................................................................
Bohren in Metall a
.................................................................................................
h,D
Unsicherheit K = .......................................................................................................
Schrauben a
..........................................................................................................
h,S
Unsicherheit K = .......................................................................................................
*1 Gemessen nach Milwaukee Standard N 877318
WARNUNG
Die angegebenen Schwingungsgesamtwerte und Geräuschemissionswerte wurden nach einem genormten Messverfahren gemäß EN 62841 gemessen und können für den Vergleich
von Elektrowerkzeugen miteinander verwendet werden. Es kann für eine vorläufi ge Einschätzung der Belastung verwendet werden.
Der angegebene Schwingungs- und Geräuschemissionspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere
Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können sich die Schwingungs- und Geräuschemissionen unterscheiden. Dies kann
deren Wirkung über den gesamten Arbeitszeitraum deutlich erhöhen.
Bei der Abschätzung der Belastung durch Schwingungen und Lärm sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug ausgeschaltet ist oder
zwar läuft, aber keine tatsächliche Arbeit verrichtet wird. Dies kann deren Wirkung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor den Auswirkungen von Schwingungen- und / oder Lärm fest, wie z. B.: Wartung des Werkzeugs und des
Zubehörs, Warmhalten der Hände, Organisation der Arbeitsabläufe.
WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Darstellungen
und Spezifi kationen für dieses Elektrowerkzeug. Versäumnisse bei der Einhaltung
der nachstehenden Anweisungen können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
SICHERHEITSHINWEISE FÜR BOHRMASCHINEN
Sicherheitshinweise für alle Arbeiten
Halten Sie das Gerät an den isolierten Griff fl ächen, wenn Sie Arbeiten ausfü hren,
bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen
treff en kann. Der Kontakt des Einsatzwerkzeugs oder der Schraube mit einer
spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen
und zu einem elektrischen Schlag führen.
Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärm kann
Gehörverlust bewirken.
Sicherheitshinweise für die Verwendung von langen Bohrern
Verwenden Sie niemals eine höhere Drehzahl als die maximale Drehzahl, die für
den Bohreinsatz angegeben ist. Bei höheren Drehzahlen kann sich der Bohreinsatz
verbiegen, wenn er ohne Kontakt zum Werkstück dreht, was zu Verletzungen führen
kann.
Starten Sie immer mit einer niedrigen Drehzahl und während sich der Bohreinsatz
in Kontakt mit dem Werkstück befi ndet. Bei höheren Drehzahlen kann sich der
Bohreinsatz verbiegen, wenn er ohne Kontakt zum Werkstück dreht, was zu
Verletzungen führen kann.
Üben Sie Druck immer nur in direkter Ausrichtung zum Bohreinsatz aus und
drücken Sie nicht zu fest. Bohreinsätze können verbiegen und brechen oder zu einem
Verlust der Kontrolle über das Gerät führen, wodurch es wiederum zu Verletzungen
kommen kann.
24
DEUTSCH
M12 FPDX
................................4673 25 03...
...000001-999999
..................................... 13 mm
..................................... 35 mm
..................................... 13 mm
....................................... 8 mm
................................ 0-450 min
-1
.............................. 0-1700 min
-1
.............................. 0-6750 min
-1
............................ 0-25500 min
-1
..................................... 37 Nm
..................................... 44 Nm
..................................... 12 V
............................... 1,5-13 mm
.................................. 1,24 kg
.................................. 1,47 kg
..............................-18°C ... +50 °C
.................................... M12B...
.M12-18 C; M12-18 FC; M12-18 AC; M12 C4; C12 C
..................................... 89 dB (A)
................................... 100 dB (A)
................................ 15,73 m/s
2
.................................... 1,5 m/s
2
.................................. 1,92 m/s
2
.................................... 1,5 m/s
2
.................................. 0,86 m/s
2
.................................... 1,5 m/s
2
SICHERHEITSHINWEISE FÜR SCHRAUBER
Halten Sie das Gerät an den isolierten Griff fl ächen, wenn Sie Arbeiten ausführen,
bei denen die Schraube verborgene Stromleitungen treff en kann. Der Kontakt der
Schraube mit einer spannungsführenden Leitung kann metallene Geräteteile unter
Spannung setzen und zu einem elektrischen Schlag führen.
WEITERE SICHERHEITS- UND ARBEITSHINWEISE
Schutzausrüstung verwenden. Beim Arbeiten mit der Maschine stets Schutzbrille
tragen. Schutzkleidung wie Staubschutzmaske, Schutzhandschuhe, festes und
rutschsicheres Schuhwerk, Helm und Gehörschutz werden empfohlen.
Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und sollte nicht in
den Körper gelangen. Geeignete Staubschutzmaske tragen.
Es dürfen keine Materialien bearbeitet werden, von denen eine
Gesundheitsgefährdung ausgeht (z.B. Asbest).
Beim Blockieren des Einsatzwerkzeuges bitte das Gerät sofort ausschalten!
Schalten Sie das Gerät nicht wieder ein, solange das Einsatzwerkzeug blockiert
ist; hierbei könnte ein Rückschlag mit hohem Reaktionsmoment entstehen.
Ermitteln und beheben Sie die Ursache für die Blockierung des
Einsatzwerkzeuges unter Berücksichtigung der Sicherheitshinweise.
Mögliche Ursachen dafür können sein:
• Verkanten im zu bearbeitenden Werkstück
• Durchbrechen des zu bearbeitenden Materials
• Überlasten das Elektrowerkzeuges
Greifen Sie nicht in die laufende Maschine.
Das Einsatzwerkzeug kann während der Anwendung heiß werden.
WARNUNG! Verbrennungsgefahr
• bei Werkzeugwechsel
• bei Ablegen des Gerätes
Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.
Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und
Wasserleitungen achten.
Sichern Sie Ihr Werkstück mit einer Spannvorrichtung. Nicht gesicherte
Werkstücke können schwere Verletzungen und Beschädigungen verursachen.
Vor allen Arbeiten an der Maschine den Wechselakku herausnehmen
Verbrauchte Wechselakkus nicht ins Feuer oder in den Hausmüll werfen.
Milwaukee bietet eine umweltgerechte Alt-Wechselakku-Entsorgung an; bitte
fragen Sie Ihren Fachhändler.
Wechselakkus nicht zusammen mit Metallgegenständen aufbewahren
(Kurzschlussgefahr).
Wechselakkus des Systems M12 nur mit Ladegeräten des Systems M12 laden.
Keine Akkus aus anderen Systemen laden.
Wechselakkus und Ladegeräte nicht öff nen und nur in trockenen Räumen lagern.
Wechselakkus und Ladegeräte nicht öff nen und nur in trockenen Räumen lagern.
Vor Nässe schützen.
Vor Nässe schützen.
Unter extremer Belastung oder extremer Temperatur kann aus beschädigten
Wechselakkus Batteriefl üssigkeit auslaufen. Bei Berührung mit Batteriefl üssigkeit
sofort mit Wasser und Seife abwaschen. Bei Augenkontakt sofort mindestens 10
Minuten gründlich spülen und unverzüglich einen Arzt aufsuchen.
Warnung! Um die durch einen Kurzschluss verursachte Gefahr eines Brandes,
von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das
Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und
sorgen Sie dafür, dass keine Flüssigkeiten in die Geräte und Akkus eindringen.
Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte
Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können
einen Kurzschluss verursachen.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Akku-Elektronik-Schlagbohrschrauber ist universell einsetzbar zum Bohren,
Schlagbohren und Schrauben unabhängig von einem Netzanschluss.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden.
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten"
beschriebene Produkt mit allen relevanten Vorschriften der Richtline 2011/65/EU
(RoHS), 2014/30/EU, 2006/42/EG und den folgenden harmonisierten normativen
Dokumenten übereinstimmt:
EN 62841-1:2015
EN 62841-2-1:2018+A11:2019
EN 62841-2-2:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Winnenden, 2020-10-25
Alexander Krug
Managing Director
Bevollmächtigt die technischen Unterlagen zusammenzustellen
Techtronic Industries GmbH
Max-Eyth-Straße 10
71364 Winnenden
Germany
AKKUS
Längere Zeit nicht benutzte Wechselakkus vor Gebrauch nachladen.
Eine Temperatur über 50°C vermindert die Leistung des Wechselakkus. Längere
Erwärmung durch Sonne oder Heizung vermeiden.
Die Anschlusskontakte an Ladegerät und Wechselakku sauber halten.
Für eine optimale Lebensdauer müssen nach dem Gebrauch die Akkus voll
geladen werden.
Für eine möglichst lange Lebensdauer sollten die Akkus nach dem Aufl aden aus
dem Ladegerät entfernt werden.
Bei Lagerung des Akkus länger als 30 Tage:
Akku bei ca. 27°C und trocken lagern.
Akku bei ca. 30%-50% des Ladezustandes lagern.
Akku alle 6 Monate erneut aufl aden.
AKKUÜBERLASTSCHUTZ
Bei Überlastung des Akkus durch sehr hohen Stromverbrauch, z.B. extrem hohe
Drehmomente, Verklemmen des Bohrers, plötzlichem Stopp oder Kurzschluss,
brummt das Elektrowerkzeug 2 Sekunden lang und schaltet sich selbsttätig ab.
Zum Wiedereinschalten, den Schalterdrücker loslassen und dann wieder
einschalten.
Unter extremen Belastungen kann sich der Akku stark erhitzen. In diesem Fall
schaltet der Akku ab.
Den Akku dann in das Ladegerät stecken um ihn wieder aufzuladen und zu aktivieren.
TRANSPORT VON LITHIUM-IONEN-AKKUS
Lithium-Ionen-Akkus fallen unter die gesetzlichen Bestimmungen zum
Gefahrguttransport.
Der Transport dieser Akkus muss unter Einhaltung der lokalen, nationalen und
internationalen Vorschriften und Bestimmungen erfolgen.
• Verbraucher dürfen diese Akkus ohne Weiteres auf der Straße transportieren.
• Der kommerzielle Transport von Lithium-Ionen-Akkus durch
Speditionsunternehmen unterliegt den Bestimmungen des Gefahrguttransports.
Die Versandvorbereitungen und der Transport dürfen ausschließlich von
entsprechend geschulten Personen durchgeführt werden. Der gesamte
Prozess muss fachmännisch begleitet werden.
Folgende Punkte sind beim Transport von Akkus zu beachten:
• Stellen Sie sicher, dass die Kontakte geschützt und isoliert sind, um
Kurzschlüsse zu vermeiden.
• Achten Sie darauf, dass der Akkupack innerhalb der Verpackung nicht
verrutschen kann.
• Beschädigte oder auslaufende Akkus dürfen nicht transportiert werden.
Wenden Sie sich für weitere Hinweise an Ihr Speditionsunternehmen.
WARTUNG
Nur Milwaukee Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch
nicht beschrieben wurde, bei einer Milwaukee Kundendienststelle auswechseln
lassen (Broschüre Garantie/Kundendienstadressen beachten).
Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der
Maschinen Type und der sechsstelligen Nummer auf dem Leistungsschild bei
Ihrer Kundendienststelle oder direkt bei Techtronic Industries GmbH,
Max-Eyth-Straße 10, 71364 Winnenden, Germany angefordert werden.

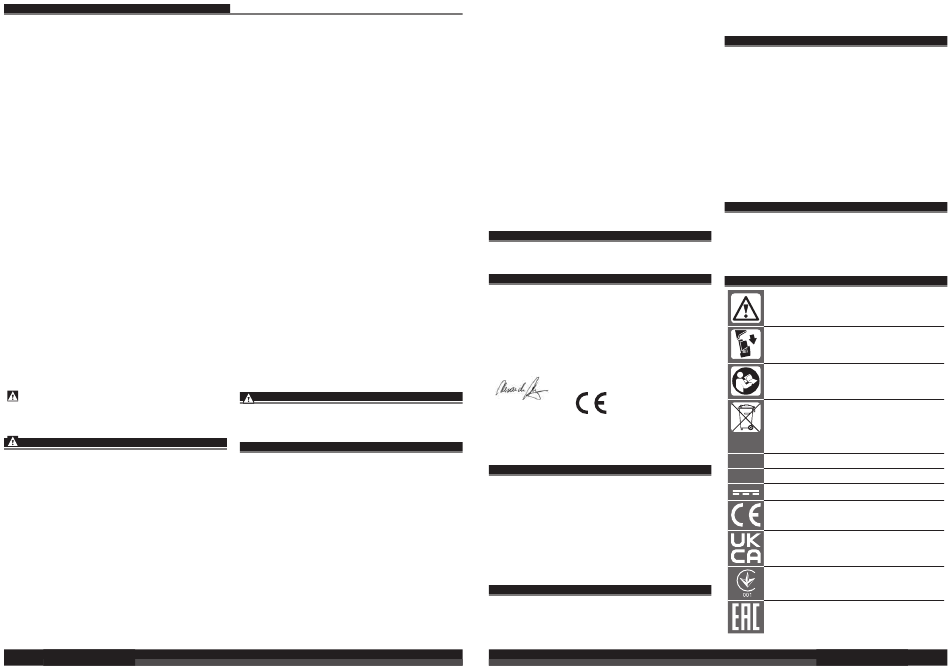

SYMBOLE
ACHTUNG! WARNUNG! GEFAHR!
Vor allen Arbeiten an der Maschine den Wechselakku
herausnehmen
Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme
sorgfältig durch.
Elektrogeräte, Batterien/Akkus dürfen nicht zusammen mit dem
Hausmüll entsorgt werden.
Elektrische Geräte und Akkus sind getrennt zu sammeln und zur
umweltgerechten Entsorgung bei einem Verwertungsbetrieb abzugeben.
Erkundigen Sie sich bei den örtlichen Behörden oder bei Ihrem
Fachhändler nach Recyclinghöfen und Sammelstellen.
n
Leerlaufdrehzahl
0
V
Spannung
Gleichstrom
Europäisches Konformitätszeichen
Britisches Konformitätszeichen
Ukrainisches Konformitätszeichen
Euroasiatisches Konformitätszeichen
DEUTSCH
25
Werbung
