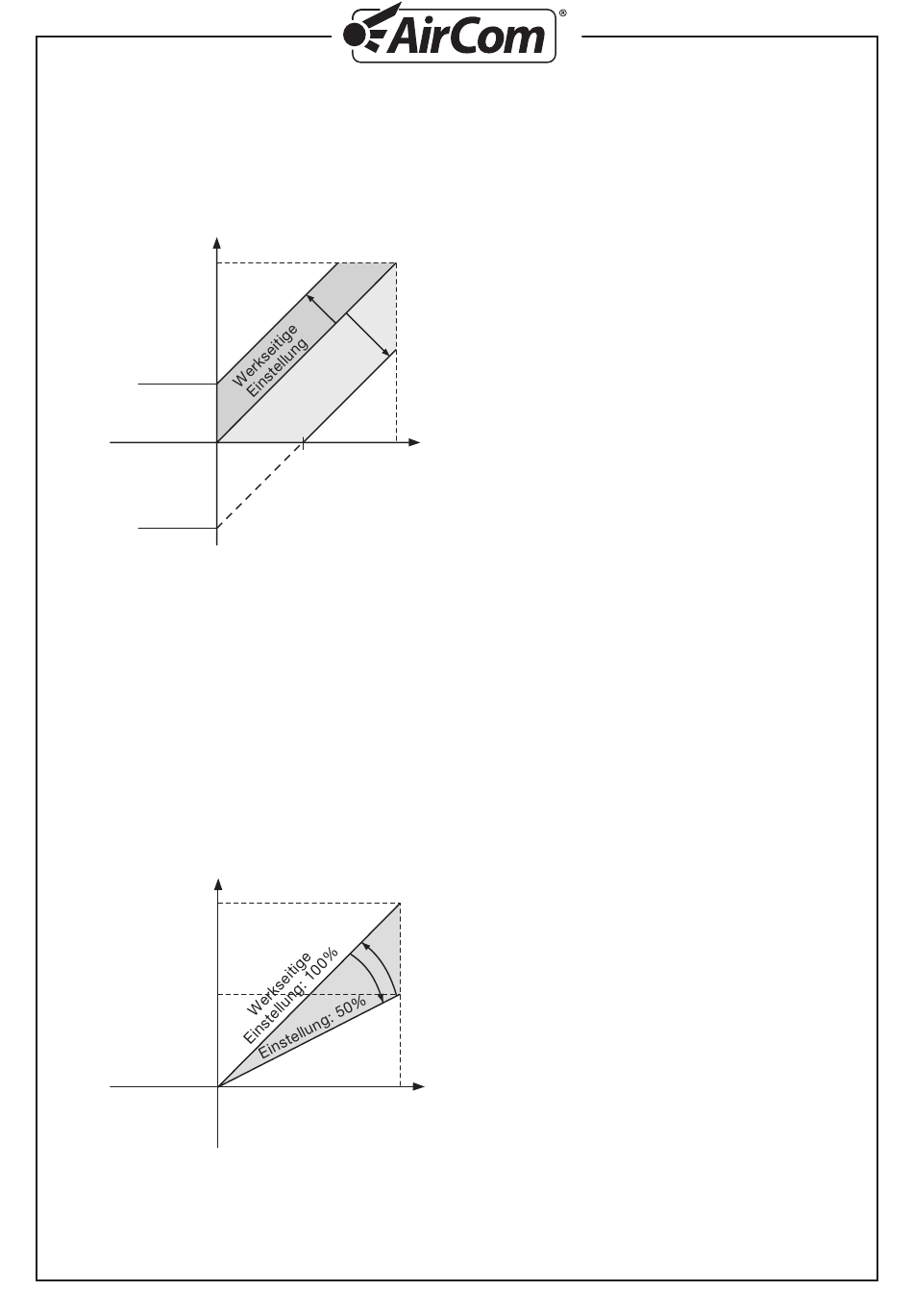

3. ANALOGER SOLLWERT – AUSGANGSDRUCK
SOLLWERT-NULLPUNKT
Der Druck-Nullpunkt des Sollwerts kann über das DaS-Programm verändert werden. Hierzu im Abschnitt "Soll-
werteinstellung" auf "Kunde" umschalten. Der Einstellbereich für den Nullpunkt ist maximal -50 ... +150 %.
Max.
Ausgangsdruck
PMR
+50% PMR
ABSCHALTUNG
50 mV
0.1 mA
4.08 mA
-50% PMR
Nullpunktabgleich
WARNUNG: Ausgangsdrücke größer als PMR (Pressure Maximum Range) werden vom Ventil nicht geregelt,
d. h. der max. Ausgangsdruck wird auf PMR begrenzt.
Um eine Beschädigung des Sensors zu vermeiden, sollte der Versorgungsdruck immer kleiner als der
maximale Eingangsdruck (MAP) sein (siehe Abschnitt 1.1).
SOLLWERT-SPANNE
Die Druck-Spanne des Sollwerts kann über das DaS-Programm verändert werden. Hierzu im Abschnitt
"Sollwerteinstellung" auf "Kunde" umschalten. Der Einstellbereich für die Spanne ist 10 ... 150 %.
Max.
Ausgangsdruck
PMR
Max.
Ausgangsdruck
0.5 PMR
ABSCHALTUNG
50 mV
0.1 mA
4.08 mA
Einstellung der Spanne
Die Spanne kann maximal auf 100 % PMR eingestellt werden.
Es ist nur eine Reduzierung möglich.
6
0
5 V
10 V
0
10 mA
20 mA
12 mA
20 mA
4
0
10 V
0
20 mA
4
20 mA
