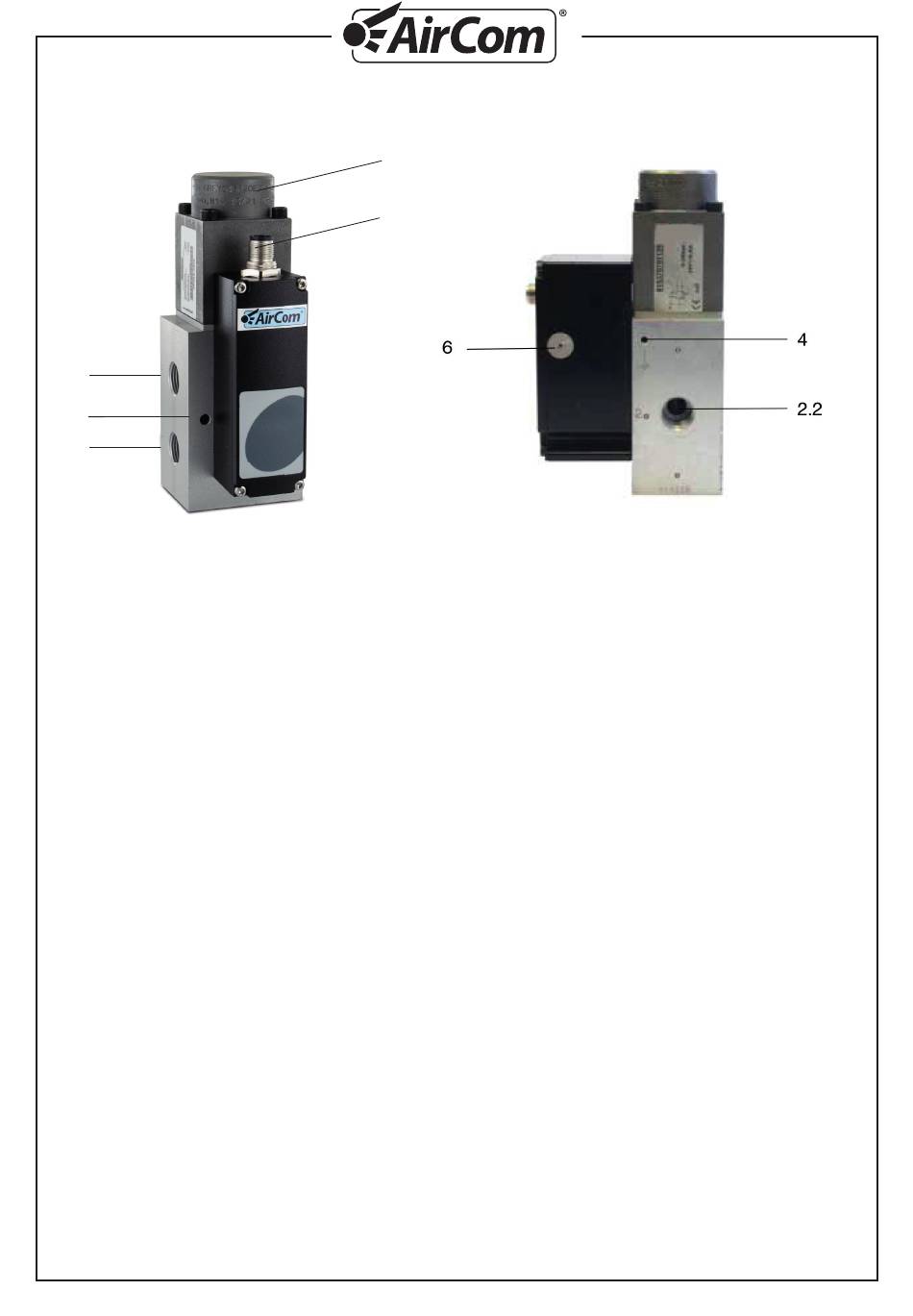

1.2 BEDIENELEMENTE
2.3
5
2.1
1
Proportionalmagnet
2.1
Druckversorgung
2.2
Druckausgang
2.3
Entlüftung
3
Elektrische Versorgung, M12-Stecker
4
Anschluss für Schutzerde, M4
5
Befestigung
6
Serielle Kommunikation RS232 (PC-Anschluss)
1.3 BETRIEBSZUSTÄNDE
Shutoff:
Wird der Sollwert kleiner 0,5 %, so wird der Proportionalmagnet stromlos geschaltet und das Ventil
entlüftet vollständig.
Übertemperatur:
Erreicht die interne Regelelektronik eine Temperatur größer 100 °C, so wird AUTOSAFE eingeschaltet.
Unter-/Überspannung:
wird die Versorgungsspannung kleiner 18 V oder größer 30 V, so wird der Proportionalmagnet abgeschaltet
und das Ventil entlüftet vollständig.
Autosafe:
Überschreitet der Magnetstrom für länger als 20 Sekunden einen vorbestimmten, von der Mechanik
abhängigen Wert, so wird der Ausgangsstrom auf 70% reduziert, um eine Überhitzung des Ventils zu
vermeiden.
4
1
3
