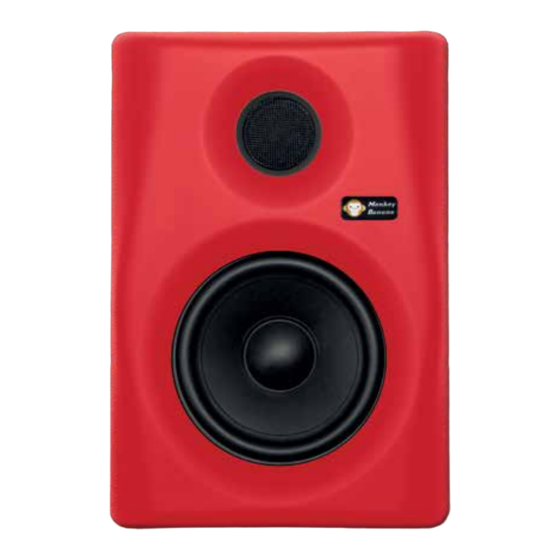

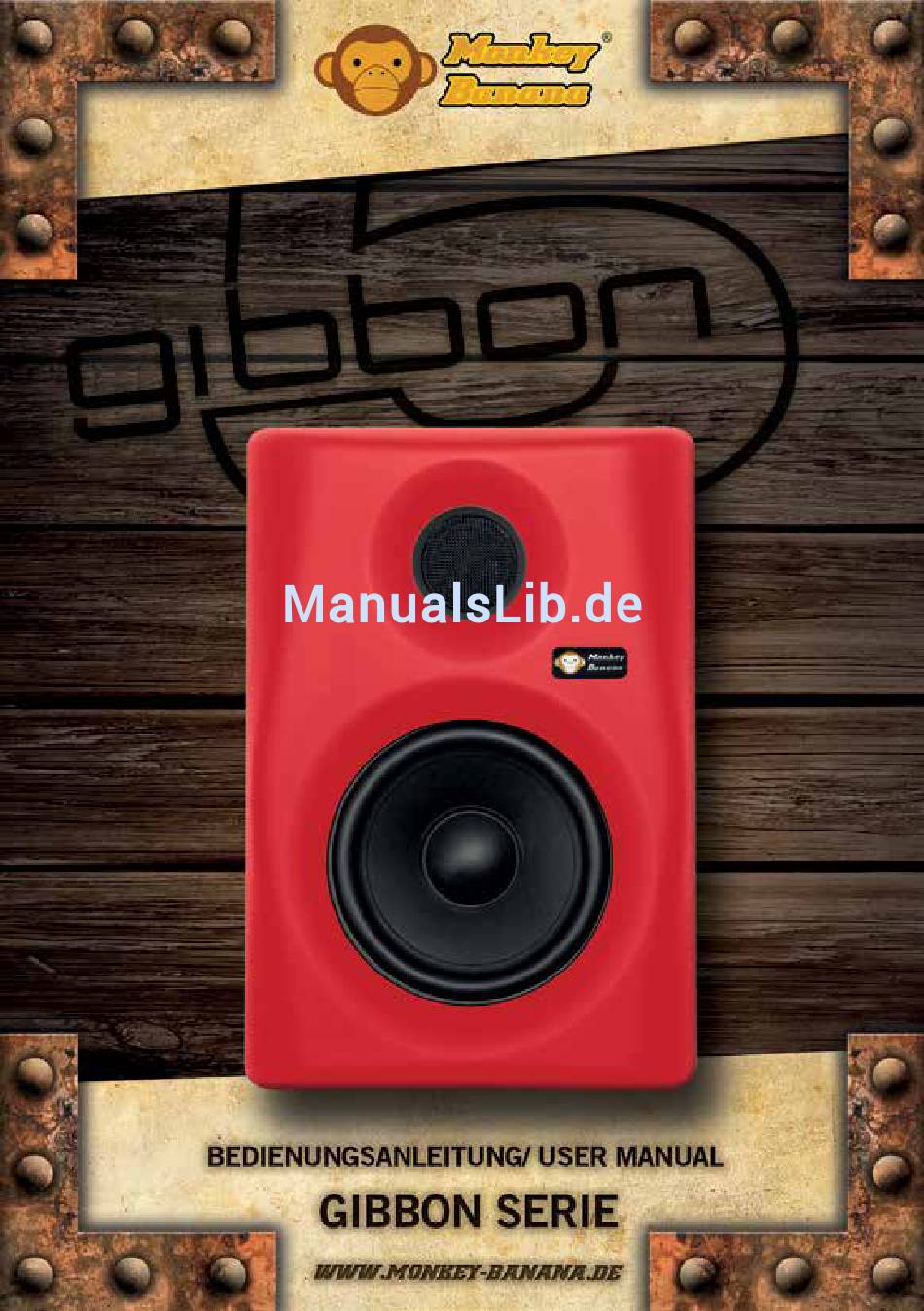

Monkey Banana Gibbon 5 Bedienungsanleitung

Gibbon serie
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Monkey Banana Gibbon 5

Inhaltszusammenfassung für Monkey Banana Gibbon 5

  • Seite 3: Inhaltsverzeichnis

    Inhalt Wichtige Sicherheitshinweise Einführung Lieferumfang Leistungsmerkmale der Gibbon Serie Beschreibung der Rückseite Schaubild Rückseite Anschließen und Aufstellen Garantiebestimmungen Registrierungskarte...

  • Seite 4: Wichtige Sicherheitshinweise

    WIchtIge SIcherheItShInWeISe Unser Produkt hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, hat der Benutzer folgende Sicherheits- und Warnhin- weise zu beachten, welche in dieser Gebrauchsanweisung zu finden sind. Wichtig: Für Schäden, die durch Nichtbeachtung dieser Gebrauchsanweisung entstehen, erlischt der Garan- tieanspruch.

  • Seite 5: Wichtige Warnhinweise

    Um die Gefahr eines elektrischen Schlages zu minimieren, setzen sie das Gerät niemals Regen oder Dunst aus und betreiben sie das Gerät niemals in feuchten Räumen. Bestimmungsgemäße Verwendung: Verwenden sie das Gerät nur für den dafür vorgesehenen Anwendungszweck Brandgefahr! Die bei diesem Gerät verwendeten Materialien sind normal entflammbar. Wird am Einsatzort die Brandschutzklasse B1 gefordert, so ist das Gerät in regelmäßigen Abständen durch den Betreiber mit geeigneten Brandschutzmitteln zu behandeln! Lautsprecher können durch Bassschläge und Vibrationen verrutschen.

  • Seite 6: Einführung

    Vielen Dank, dass sie sich für einen Monkey Banana Studiomonitor aus der Gibbon Serie entschieden haben. Die folgenden Seiten geben ihnen eine genaue Beschreibung der Leistungsmerkmale der Gibbon Serie und eine Schritt-für-Schritt - Anleitung zum korrekten Aufstellen und Betrieb des Lautsprechers.
  • Seite 7 anSchlIeSSen Und aUfStellen einrichten des Monitorsystems Um eine optimale Performance mit den Gibbon - Monitoren zu erzielen, bitten wir sie, folgende Aufstellungs- und Anschlusshinweise zu beachten: auspacken: Bitte achten sie beim Auspacken des Lautsprechers darauf, die Abdeckkappen (Kalotte, Staubkappe) in der Mitte der Membran nicht zu berühren.

  • Seite 8: Leistungsmerkmale Der Gibbon Serie

    Netzspannungsbuchse: Verbinden sie diese Buchse mit dem mitgelieferten IEC - Stecker (3 polige Kaltgeräteanschlussleitung) Status LED-Anzeige: Im Betrieb (Signal liegt an) leuchtet das Monkey Banana Logo. Wird der Monitor über eine Zeitspanne von ca. 12 min nicht mit einem Signal versorgt, wechselt er in den Standby-Be- trieb (Jungle Protect).

  • Seite 9: Beschreibung Der Rückseite

    beSchreIbUng der rückSeIte...

  • Seite 10: Tipps Zur Aufstellung 2.1 - System

    tIppS zUr aUfStellUng 2.0 - System: Platzieren Sie die Monitore so, dass die Entfernung zwischen den Lautsprechern und die Entfernung der Lautsprecher zur Abhörpositi- on ein gleichschenkliges Dreieck bildet. Die Oberkante des Tieftöners sollte sich hierbei auf Ohrhöhe befinden. Stellen Sie die Monitore vertikal auf (unten Tieftöner / oben Hochtöner) Von einer horizontalen Aufstellung raten wir ab.

  • Seite 11: Tipps Zur Aufstellung 5.1 - System

    Tipps zur AufsTellung 5.1 - system: Möchten sie die Gibbon Serie verwenden, um ein Surround - Setup zu erhalten, gehen sie bitte wie folgt vor: Verbinden Sie die Einzelausgänge des Audiointerfaces oder Ihres Surround-Encoders mit den Lautsprechern. Für den räumlichen Eindruck raten wir ihnen dazu, die Entfernung des Monitors zum Abhörplatz zwischen 1,5 - 2 Meter zu wählen.

  • Seite 12: Technische Daten

    Technische DATen: Typ: Aktiver 2 – Wege Nahfeld Studiomonitor Tieftöner: 5 ¼ - Zoll magnetisch geschirmte PP Membran Hochtöner: 1-Zoll Seidenhochtöner Frequenzgang: 48Hz–22KHz HF EQ: -6dB ~ +6dB Variable @ 10kHz LF EQ: -6dB ~ +6dB Variable @ 100Hz Trennfrequenz: 3KHz Verstärkerleistung Tieftöner: 45W Verstärkerleistung Hochtöner: 35W...
  • Seite 13 Ihrem gIbbOn SerIe Monitorlautsprecher haben Sie ein hochwertiges Produkt erworben, das konzi- piert wurde, hohen Leistungsanforderungen gerecht zu werden. Monkey Banana garantiert, dass jedes neue Produkt, welches unser Haus verlässt, sich in einwandfreiem Zustand befindet und auf Material-, Fertigungs- und Funktionsmängel geprüft wurde.

  • Seite 14: Garantiebestimmungen

    Monkey Banana behält es sich vor, die Versandart • Schäden am Produkt aufgrund unzureichender für den Rückversand zu wählen und den Dienst- Verpackung, die nicht den Standardbestimmun- leister zu bestimmen. Versand nur innerhalb gen für Produkte dieser Art erfüllen.

  • Seite 15: Service & Kontakt

    Tel: +49-(0)76 35 – 4 296 03-0 Fax: +49-(0)76 35 – 42 94 76 eMail: info@monkey-banana.de Der Name und das Logo „Monkey Banana“ ist eine eingetragene und geschützte Marke der Future Beat Industries GmbH. Es gelten unsere Allgemeinen Geschäftsbedingungen (AGB)
  • Seite 17 cOntent Important Safety Instruction Brief Introduction What‘s in the box? Gibbon Series Features Rear Panel Features Rear Panel Graph System Set Up Gibbon Series Limited Warranty Registration form...

  • Seite 18: Important Safety Instructions

    IMpOrtant Safety InStrUctIOnS Read these instructions Keep these instructions Heed all warnings Follow all instructions Do not use this apparatus near water Clean only with dry cloth. Do not block any ventilation openings. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

  • Seite 19: Important Safety Instruction

    Please keep the unit in a good ventilation environment. WARNING: Do not install this equipment in a confined space such as a book case or similar unit. The- ventilation should not be impeded by covering the ventilation openings with items such as newspaper, tableclothes curtains etc WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

  • Seite 20: Brief Introduction

    IntrOdUctIOn Thank you for choosing the Monkey Banana Gibbon Series professional Studio Reference Monitors. In these pages, you‘ll find a detailed description of the features of the Gibbon Series, step-by-step instructions for its setup and use, and full specifications. You‘ll also find a warranty card enclosed-please don‘t forget to fill it out and mail it in so that you can...

  • Seite 21: Setting Up Your System

    SettIng Up yOUr SySteM For optimal performance of the Gibbon series, please read the following thoroughly and carefully prior to installation. Unpacking: Please do not touch the speaker cones. The Gibbon set is packaged in the box tightly, so your attention is required when taking the monitors out of the boxes. To avoid possible damage to the speaker units, hold both sides of the monitor in order to pull it out of the box.
  • Seite 22 gIbbOn SerIeS featUreS System Designed as compact near field monitor it allows to work in a very narrow triangle sweet spot to compensate the lack of space most users are facing. This studio monitor is equipped with a nice silkdome tweeter to guarantee stress less mixing sessions over a long period.
  • Seite 23 deScrIptIOn Of the rear panel...
  • Seite 24 SettIng Up yOUr SySteM 2.0- System: The two units and the listener should basically align to form a regular triangle. Refer to the following diagram. Position the monitors so that the top of the woofers are level with your ears in a normal listening environment. Refer to the following diagram.
  • Seite 25 how To seT up A 5.1 sysTem: Connect the single outputs of your audio interface or your surround encoder with the speakers. In 5.1 Surround Sound production, the listening distance for all speakers from any speaker is typically 1.5 to 2 meters.

  • Seite 26: Technical Specifications

    TechnicAl specificATions Type: 2-way active Nearfield Studio monitor Woofer: 5 ¼ - inch magnetically shielded PP-Cone Tweeter: 1- inch silk dome tweeter Frequency Response: 48Hz–22KkHz HF EQ: -6dB ~ +6dB Variable @ 10kHz LF EQ: -6dB ~ +6dB Variable @ 100Hz Crossover: 3KkHz Power LF Amp:...
  • Seite 27 (as shown on the original sales receipt with serial number affixed/written on it) is valid only if the product is from the original MONKEY BANANA Company, the warranty return card is properly filled out and sent to the official agent of MONKEY BANANA Company.

  • Seite 28: Service Request

    / benefit loss which caused by our cleaning material. products Burnt tracers on PCB due to improper use MONKEY BANANA Company owns the final right for the Product/part damaged due to poor package or explanation of this warranty card. Products shall be abusive shipping conditions subject to any changes without notices.

  • Seite 29: Service & Contact

    Tel: +49-(0)76 35 – 42 96 03-0 Fax: +49-(0)76 35 – 42 94 76 eMail: info@monkey-banana.de The Name and the Logo „Monkey Banana“ is a registered Trademark of Future Beat Industries GmbH All rights reserved and based on our general business terms...

  • Seite 30: Return Form

    retUrn fOrM IMpOrtant nOtIce: Please do not return any goods without contacting us first. Please fill in this form carefully, before contacting us. The more information we have, the more quickly we are able to process your returns. Thank you very much for the cooperation. Product: Invoice No: Date of invoice:...
