Inhaltszusammenfassung für Zuwa NIROSTAR 2000-C plus

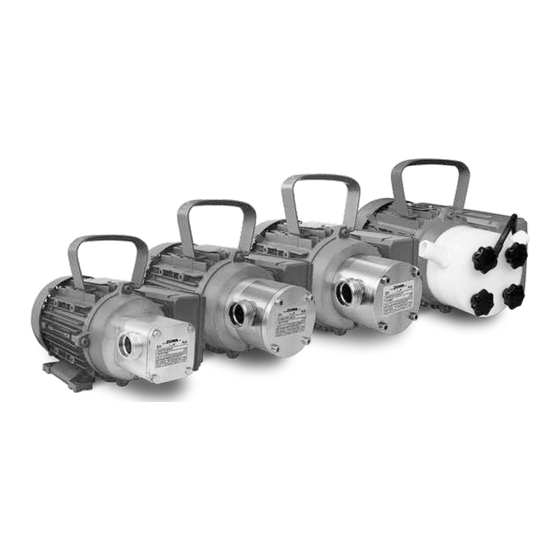

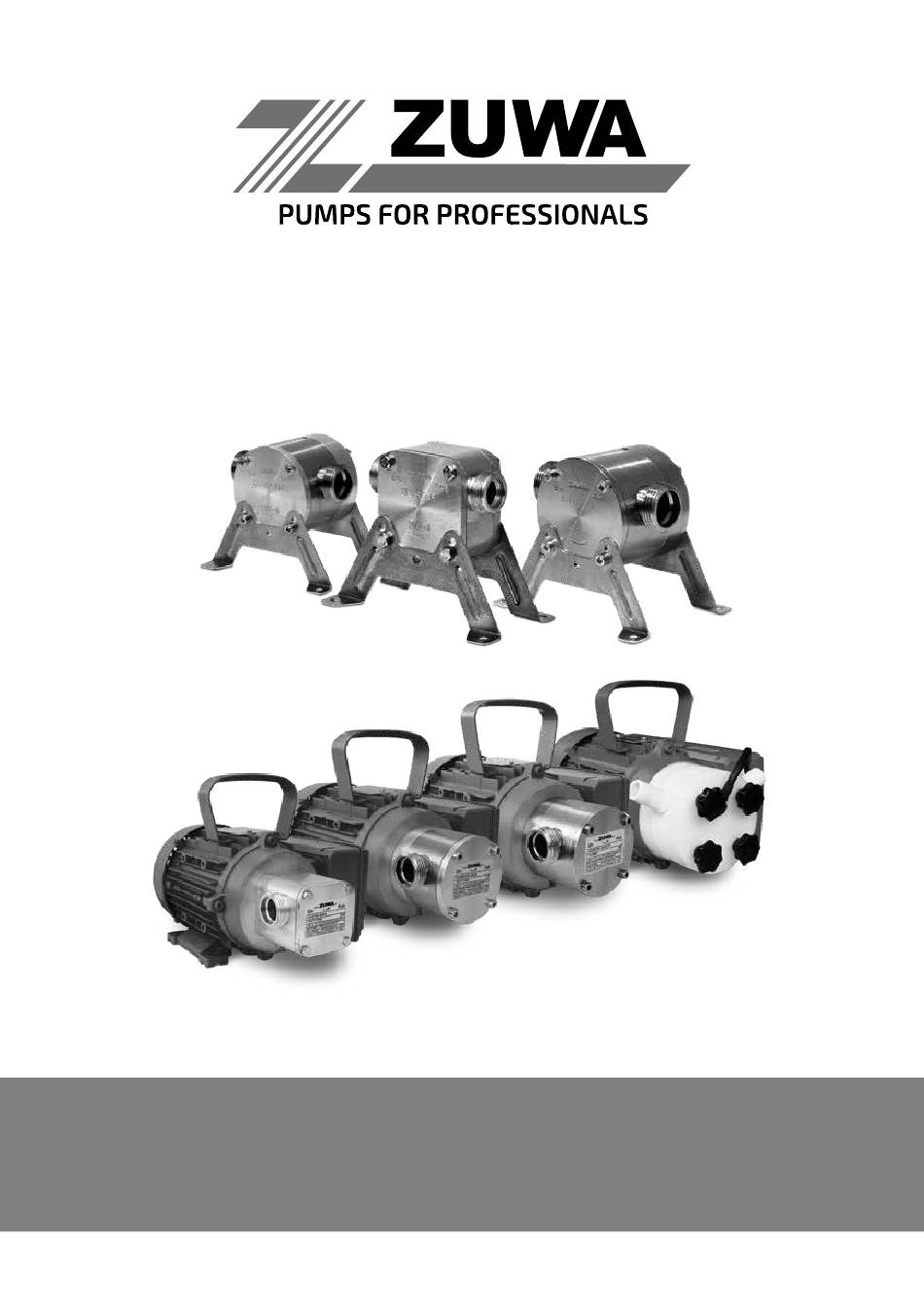

- Seite 1 Betriebsanleitung Flexible Impellerpumpen UNISTAR | COMBISTAR | NIROSTAR | ACOSTAR...
- Seite 2 ZUWA Impellerpumpen ZUWA Impellerpumpen Orginalbetriebsanleitung Inhaltsverzeichnis Einleitung..………………………………………………... Mitgeltende Dokumente.......……………………… Beschreibung der Maschine..………………………………..Konformitätserklärungen....……………………….. Sicherheit..………………………………………………..… Bestimmungsgemäße Verwendung..……………………… Wichtige Sicherheitshinweise ………………………………... Verwendete Symbole ………………………………..……….. Technische Daten..……………………………………….. Typenschild....……………………………………….. Laufradmaterialien....………………………………. Transport und Auspacken..………………….…………… Vor Inbetriebnahme....………………………………. Schläuche oder Rohrleitungen anschließen..……………... Elektrischer Anschluss.....………………………………. Befestigung an Handbohrmaschine..………………………...
- Seite 3 NIROSTAR 2001-A NIROSTAR 2000-B NIROSTAR 2001-B NIROSTAR 2000-C plus ACOSTAR 2000-A Die Betriebsanleitung richtet sich an alle Benutzer der hier aufgeführten ZUWA Impellerpumpen. 1.1 Mitgeltende Dokumente ► Stücklisten mit Explosionszeichnungen 1.2 Beschreibung der Maschine Die Pumpen gibt es jeweils in folgenden Ausführungen: ► Baureihen 2000 –...
- Seite 4 ZUWA Impellerpumpen 2. Konformitätserklärungen...
- Seite 5 ZUWA Impellerpumpen...
- Seite 6 ZUWA Impellerpumpen 3. Sicherheit 3.1 Bestimmungsgemäße Verwendung Die Pumpen sind für Trockenaufstellung vorgesehen. Es muss sichergestellt sein, dass der Motor nicht nass wird (Motorschutzklasse IP 55). Pumpentypen UNISTAR Universalpumpe mit Aluminiumgehäuse zum Fördern von sauberen oder verschmutzten Flüssigkeiten ohne Abriebstoffe. Nicht geeignet für Lebensmittel und abrasive oder korrosive Medien.
- Seite 7 ZUWA Impellerpumpen ► Keine Flüssigkeiten fördern, die Feststoffe mit mehr als 2 mm Durchmesser enthalten. ► Pumpen nicht unter Wasser verwenden. ► Pumpen nicht länger als eine Minute ohne Flüssigkeit laufen lassen. ► Nur originale Ersatzteile verwenden, sonst entfällt die Gewährleistung.
- Seite 8 1“ UNISTAR 2001-B 1¼“ UNISTAR 2000-C 1¼“ UNISTAR 2001-C ¾“ COMBISTAR 2000-A ¾“ COMBISTAR 2001-A 1“ COMBISTAR 2000-B 1“ COMBISTAR 2001-B ¾“ NIROSTAR 2000-A ¾“ NIROSTAR 2001-A 1“ NIROSTAR 2000-B 1“ NIROSTAR 2001-B NIROSTAR 2000-C plus 1¼“ ACOSTAR 2000-A ¾“...
- Seite 9 ZUWA Impellerpumpen 4.1 Typenschild Antrieb: 00 --> ohne Motor offenes Wellenende Typenschild Beispiel: 01 --> doppelt gelagert für Keilriemenabtrieb 02 --> Hydraulikantrieb 03 --> Druckluftmotor 13 --> Getriebemotor DC12V 14 --> DC 12 V-S1 15 --> DC 12 V-KEB 24 --> DC 24 V-S1 25 -->...
- Seite 10 ZUWA Impellerpumpen 4.2 Laufradmaterialien Standardmäßig sind die ZUWA-Impellerpumpen mit NBR-Laufrädern ausge- stattet. Materialbezeichnung Geeignet für Eigenschaften Wasser, Frostschutzmittel, hohe Stoßelastizität Wärmeträgermedium, und gute mechanische Acrylnitril-Butadien- Kautschuk (Perbunan®, pflanzliche Öle und Fette Festigkeit gut für Anwendungen mit hohen Buna-N®) Drücken bis max. 5 bar hohe Temperaturen, hohe Elastizität und...
- Seite 11 ZUWA Impellerpumpen Verletzungsgefahr durch drehende Teile • Antrieb und Pumpenwelle abdecken. Gefahr Sachschaden durch Überhitzung des Motors • Ausreichend Platz und Luftzufuhr für den Motor sicherstellen. Vorsicht Die Pumpe kann senkrecht oder horizontal angebracht werden. Bei senkrechter Montage ist es günstig, den Pumpenkopf nach unten auszurichten, damit bei einer Leckage der Pumpe der Motor vor austretender Flüssigkeit geschützt ist.
- Seite 12 Ein thermischer Motorschutz ist vorhanden. Der Einbau eines Motorschutzschalters ist empfehlenswert. 400-Volt-Motoren: Kein thermischer Schutz vorhanden. Der Einbau eines Motorschutzschalters ist unbedingt notwendig. (Erhältlich auch im ZUWA-Zubehörsortiment.) Gleichstrommotoren: Absicherung gegen Überstrom durch Schmelzsicherungen: • 12-Volt-Motoren: 0,25 kW - 50 A; 0,37 kW – 80 A •...
- Seite 13 ZUWA Impellerpumpen Drehzahl und Leistung des Antriebssystems berücksichtigen: Max. Drehzahl 3000 U/Min. Mindestleistung des Antriebssystems: • 370 Watt für Typen der Baureihe 2001 A • 550 Watt für Typen der Baureihe 2001 B • 1100 Watt für Typen der Baureihe 2001 C Impellerpumpen benötigen ein erhöhtes...
- Seite 14 ZUWA Impellerpumpen B) mit Montagefüßen und einer abgestuften Unterlage Montagefüße und Unterlage können beim Hersteller bezogen werden. Bestellnummer Montagefüße: 11012710 Bestellnummer Unterlage: 11012310 Die abgestufte Unterlage muss auf die Bohrmaschine abgestimmt sein. Die Stufe muss so hoch sein, dass die Verbindung Pumpenwelle –Bohrmaschine genau waagrecht...
- Seite 15 • Keine Flüssigkeiten mit einer Temperatur von mehr als 90°C fördern, da sonst das Material des Laufrads angegriffen wird. Vorsicht Die ZUWA Impellerpumpen sind trocken selbstansaugend, daher muss die Pumpe bei einer Saugtiefe von bis zu 3 Metern nicht vor Inbetriebnahme gefüllt werden.
- Seite 16 ZUWA Impellerpumpen UNISTAR 2000-C Diese Pumpe hat einen Drehschalter zur Änderung der Drehrichtung. • Vor der Änderung der Drehrichtung die Pumpe aus- schalten und 3 – 4 Sekunden warten. Dann erst den Schalter in die gewünschte Richtung drehen. Drehschalter 8. Lagerung ► Pumpe vollständig entleeren...
- Seite 17 ZUWA Impellerpumpen 9.3.1 Baureihen 2000-A, 2000-B und 2000-C direkt angeflanscht 2. Schrauben lösen und Deckel Leitungsverbindungen lösen. abnehmen. Seitenscheibe ohne Loch und O-Ring Gehäuse mit Impeller abziehen abnehmen. O-Ring, Seitenscheibe mit Loch und Impeller aus Gehäuse ausdrücken. Deckel hinten abnehmen. Sicherungsring lösen und Wellendichtring auspressen.
- Seite 18 ZUWA Impellerpumpen 9.3.2 Baureihen 2000-A und 2000-B mit Pumpenträger Impellerpumpe UNISTAR 2000-A/PT Sechskantschrauben lösen und Pumpenkopf zerlegen. Pumpenkopf in Einzelteile zerlegen um defekte Teile zu erneuern. Zylinderschrauben entfernen und Pumpenträger abnehmen.
- Seite 19 ZUWA Impellerpumpen 9.3.3 Baureihe NIROSTAR 2000-C plus Service-Anleitung für NIROSTAR 2000-Cplus Lebensgefahr durch Stromschlag! Vor Arbeiten an der Pumpe den Antrieb vom Stromnetz trennen! Impellerpumpe NIROSTAR 2000-Cplus Schritt 1 Impellerwechsel 1 Zentralschraube durch drücken und drehen lösen, Bügel nach unten klappen, Deckel vorne und Seitenscheibe abnehmen.
- Seite 20 ZUWA Impellerpumpen 9.3.4 Baureihe Kunststoffpumpe ACOSTAR 2000-A Leitungsverbindungen lösen. 2. Sterngriffe lösen und Deckel abnehmen. 3. Seitenscheibe ohne Loch und O-Ring 4. Gehäuse mit Impeller abziehen. abnehmen. Impeller aus Gehäuse ausdrücken. 5. O-Ring, Seitenscheibe mit Loch und 6. Sicherungsverbindung lösen, PTFE –...
- Seite 21 ZUWA Impellerpumpen 9.3.5 Baureihen 2001-A, 2001-B und 2001-C mit Standfüßen mit Bohrmaschinenadatpter Leitungsverbindungen lösen. mit Standfüßen mit Bohrmaschinenadatpter 2. Schrauben lösen, Standfüße oder Adapter und Deckel entfernen. 3. Seitenscheibe ohne Loch und 4. O-Ringe und Seitenscheibe mit Loch Gehäuse mit Impeller abziehen.
- Seite 22 ZUWA Impellerpumpen schmaler Absatz Gehäuse schmaler Absatz oben, 7. Impeller aus Gehäuse ausdrücken. Impeller gegen den Uhrzeigersinn in das Gehäuse drehen. Impeller so weit wie möglich nach oben. 9.4 Bauteile austauschen Laufrad 1. Laufrad aus dem Gehäuse herausdrücken Eingang Ausgang 2.
- Seite 23 ZUWA Impellerpumpen 9.5 Pumpe zusammensetzen Das Zusammensetzen der Pumpen erfolgt in umgekehrter Reihenfolge wie die Demontage – siehe vorhergehendes Kapitel. Die Seitenscheiben und O-Ringe müssen genau in den Vertiefungen liegen, damit die O-Ringe nicht gequetscht werden. Nach dem Zusammenbau der Pumpe Saug- und Druckseite anschließen entsprechend der Kennzeichnung Ein / Aus auf dem Typenschild.
- Seite 24 ZUWA Impellerpumpen Zubehör 10.1 Trockenlaufschutz Der Trockenlaufschutz schützt das Laufrad vor Überhitzung. Läuft die Pumpe trocken und erhitzt sich, schaltet ein thermischer Schutzschalter den Motor aus. Nach Abkühlung ist die Pumpe wieder betriebsbereit. ► Um die abgekühlte Pumpe erneut zu starten, roten Reset-Knopf drücken.
- Seite 25 ZUWA Impellerpumpen Durchflussbereich: 2 – 8 l/min 8 -30 l/min 10 – 40 l/min (für A-Typen) (für A-Typen) (für B-Typen) Anschlussgewinde: 2 x ¾“ a 2 x 1“ a 2 x 1“ a max. 100°C Medientemperatur: max. 10 bar Betriebsdruck: Material: Messing (für Trinkwasser zugelassen)
- Seite 26 ZUWA Impellerpumpen Störungen Störung Mögliche Ursache Abhilfe Pumpe saugt nicht an Ansaugleitung nicht dicht Anschluss oder Leitung abdichten Impeller abgenützt oder Impeller ersetzen beschädigt Saugleitung oder Fußventil Saugleitung oder Fußventil verstopft reinigen Druckleitung abgesperrt Armaturen der Druckseite oder verstopft öffnen oder Druckleitung...
- Seite 27 ZUWA Impellerpumpen Vergiftungsgefahr und Umweltschäden durch gefährliche Fördermedien • Austretendes Fördermedium auffangen und entsprechend den örtlich geltenden Vorschriften entsorgen Warnung • Rückstände vom Fördermedium in Pumpe neutralisieren...
- Seite 28 ZUWA Impellerpumpen Kennlinien Förderleistung in m³/h 1) Typ A mit 1.400 U/min 2) Typ B mit 1.400 U/min 3) Typ A mit 2.850 U/min 4) Typ B mit 2.850 U/min 5) Typ C mit 2.800 U/min Förderleistung in L/min Förderleistung in m³/h...
- Seite 29 ZUWA Impellerpumpen Förderleistung in m³/h UNISTAR 2000-B mit Frequenzumrichter Förderleistung in L/min Förderleistung in m³/h UNISTAR 2000-C mit Frequenzumrichter Förderleistung in L/min...
- Seite 30 ZUWA Impellerpumpen 1400 U/min 900 U/min NIROSTAR 2000-C plus 300 U/min...
- Seite 31 ZUWA Impellerpumpen...
- Seite 32 ZUWA-Zumpe GmbH Franz-Fuchs-Straße 13 - 17 • D-83410 Laufen Tel.: +49 (0)8682 8934-0 • Fax: +49 (0)8682 8934-34 E-mail: info@zuwa.de • Internet: www.zuwa.de © ZU W A 05/2021...
