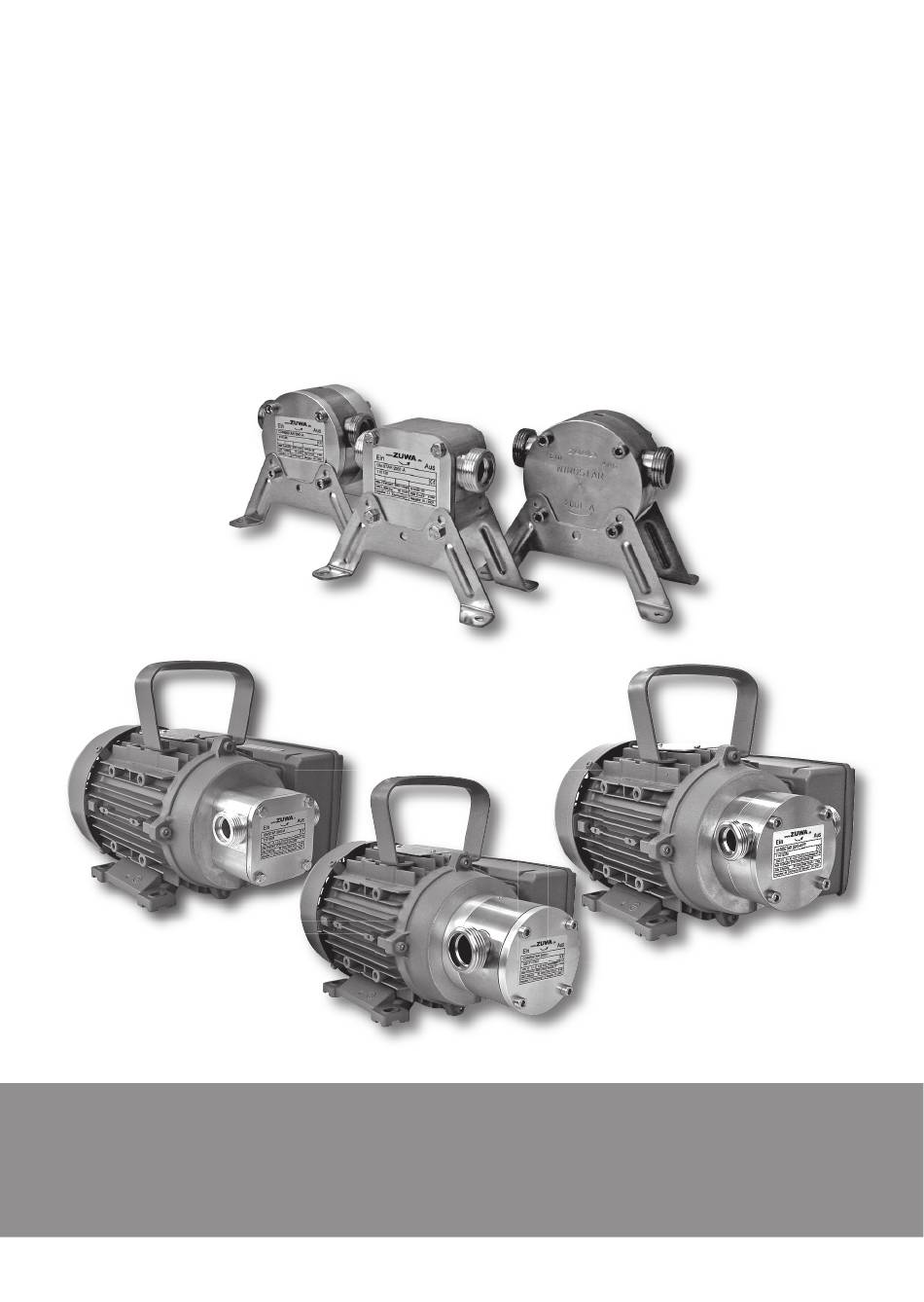

- Seite 1 Pumpen und Pflanzenschutzgeräte Betriebsanleitung Flexible Impellerpumpen UNISTAR • COMBISTAR • NIROSTAR...
- Seite 2 ZUWA Impellerpumpen...
-
Seite 3: Inhaltsverzeichnis
ZUWA Impellerpumpen ZUWA Impellerpumpen Originalbetriebsanleitung Inhaltsverzeichnis Konformitätserklärungen..................4 Einleitung ......................6 Mitgeltende Dokumente .................. 6 Beschreibung der Maschine................6 Sicherheit......................7 Bestimmungsgemäße Verwendung ..............7 Wichtige Sicherheitshinweise ................7 Verwendete Symbole ..................8 Technische Daten ....................9 Typenschild ....................10 Laufradmaterialien.................. -
Seite 4: Konformitätserklärungen
ZUWA Impellerpumpen 1. Konformitätserklärungen Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II A ZUWA-Zumpe GmbH Franz-Fuchs-Straße 13-17 Der Hersteller 83410 Laufen erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Impellerpumpen Fabrikat: UNISTAR 2000-A; UNISTAR 2000-B; UNISTAR 2000-C COMBISTAR 2000-A; COMBISTAR 2000-B NIROSTAR 2000-A; NIROSTAR 2000-B... -
Seite 5: Konformitätserklärung
ZUWA Impellerpumpen Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II A ZUWA-Zumpe GmbH Der Hersteller Franz-Fuchs-Straße 13-17 83410 Laufen erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Impellerpumpen Fabrikat: UNISTAR 2001-A; UNISTAR 2001-B; UNISTAR 2001-C COMBISTAR 2001-A; COMBISTAR 2001-B NIROSTAR 2001-A; NIROSTAR 2001-B Serien-/Typbezeichnung Impellerpumpe ohne Antrieb den Bestimmungen der (den) oben gekennzeichneten Richtlinie(n) –... -
Seite 6: Einleitung
COMBISTAR 2001-B NIROSTAR 2000-A NIROSTAR 2001-A NIROSTAR 2000-B NIROSTAR 2001-B Die Betriebsanleitung richtet sich an alle Benutzer der hier aufgeführten ZUWA Impellerpumpen. 2.1 Mitgeltende Dokumente Stückliste mit Explosionszeichnungen 2.2 Beschreibung der Maschine Die Pumpen gibt es jeweils in folgenden Ausführungen: Baureihen 2000 –... -
Seite 7: Sicherheit
ZUWA Impellerpumpen 3. Sicherheit 3.1 Bestimmungsgemäße Verwendung Die Pumpen sind für Trockenaufstellung vorgesehen. Es muss sichergestellt sein, dass der Motor nicht nass wird (Motorschutzklasse IP 55). Pumpentypen Universalpumpe mit Aluminiumgehäuse zum Fördern von UNISTAR sauberen oder verschmutzten Flüssigkeiten ohne Abriebstoffe. -
Seite 8: Verwendete Symbole
ZUWA Impellerpumpen 3.3 Verwendete Symbole Warnung vor Lebens- und schwerer Verletzungsgefahr Warnung vor Lebens- und schwerer Verletzungsgefahr durch Stromschlag Warnung vor leichten Körperverletzungen und vor Sachschäden Information, Hinweis... -
Seite 9: Technische Daten
ZUWA Impellerpumpen 4. Technische Daten Max. Förder- 30 30 60 60 30 30 60 60 30 30 60 60 Leistung in l/min Max. Druck in bar (mit Perbunan- Impeller) Anschlüsse Ein/Aus Außengewinde ¾“ ¾“ 1“ 1“ 1¼“ 1¼“ ¾“ ¾“... -
Seite 10: Typenschild
ZUWA Impellerpumpen 4.1 Typenschild Typenschild Beispiel: Antrieb: ohne Motor, offenes Wellenende doppelt gelagert für Keilriemenantrieb Hydraulikantrieb Druckluftmotor DC 12 V DC 24 V DC 48 V elektr. Motor 110 V / 50 Hz mit Sonderwelle elektr. Motor 110 V /... -
Seite 11: Laufradmaterialien
ZUWA Impellerpumpen 4.2 Laufradmaterialien Standardmäßig sind die ZUWA-Impellerpumpen mit NBR-Laufrädern ausgestattet. Materialbezeichnung Geeignet für: Eigenschaften Wasser, hohe Stoßelastizität und Frostschutzmittel, gute mechanische Acrylnitril-Butadien-Kautschuk Wärmeträgermedium, Festigkeit (Perbunan®, Buna-N®) pflanzliche Öle und gut für Anwendungen mit Fette hohen Drücken bis max. 5 bar hohe Temperaturen, hohe Elastizität und sehr... -
Seite 12: Schläuche Oder Rohrleitungen Anschließen
ZUWA Impellerpumpen Verletzungsgefahr durch drehende Teile > Antrieb und Pumpenwelle abdecken. Gefahr Sachschaden durch Überhitzung des Motors > Ausreichend Platz und Luftzufuhr für den Motor sicherstellen. Vorsicht Die Pumpe kann senkrecht oder horizontal angebracht werden. Bei senkrechter Montage ist es günstig, den Pumpenkopf nach unten auszurichten, damit bei einer Leckage der Pumpe der Motor vor austretender Flüssigkeit geschützt ist. -
Seite 13: Baureihen 2001-A, 2001-B Und 2001-C
ZUWA Impellerpumpen 400-Volt-Motoren: Kein thermischer Schutz vorhanden. Der Einbau eines Motorschutzschalters ist unbedingt notwendig. (Erhältlich auch im ZUWA-Zubehörsortiment.) Gleichstrommotoren: Absicherung gegen Überstrom durch Schmelzsicherungen: 12-Volt-Motoren: 0,25 kW - 50 A; 0,37 kW – 80 A 24-Volt-Motoren: 0,25 kW - 30 A; 0,37 kW – 50 A Die Anschlussleitung muss den Stromstärken (siehe Typenschild) angepasst sein! -
Seite 14: Befestigung An Handbohrmaschine Oder Akkuschrauber
ZUWA Impellerpumpen 6.3 Befestigung an Handbohrmaschine oder Akkuschrauber Für den Betrieb der Pumpe mit einer Handbohrmaschine oder einem Akkuschrauber muss die Pumpe fixiert werden, damit sie sich nicht mitdreht. Die Befestigung kann auf zwei Arten erfolgen: A) mit einem Bohrmaschinenadapter Der Adapter wird mit der Pumpe mitgeliefert oder kann beim Hersteller einzeln bezogen werden. -
Seite 15: Verwendung Von Anderen Antriebssystemen
ZUWA Impellerpumpen Sachschaden durch Druck auf die Welle > Bohrmaschine nicht auf der Unterlage befestigen, sondern lose Vorsicht liegen lassen, damit sie etwas Spiel hat. 6.4 Verwendung von anderen Antriebssystemen Bei Verwendung eines Fremdantriebs ist eine Klauenkupplung mit Pumpenträger zur Verbindung von Pumpe und Motor erforderlich (optionales Zubehör, siehe Stückliste ab... -
Seite 16: Lagerung
ZUWA Impellerpumpen Die ZUWA Impellerpumpen sind trocken selbstansaugend, daher muss die Pumpe bei einer Saugtiefe von bis zu 3 Metern nicht vor Inbetriebnahme gefüllt werden. Sachschaden durch Trockenlauf > Bei einer Saugtiefe von mehr als 3 Metern, Saugleitung vor Inbetriebnahme füllen. -
Seite 17: Wartung
ZUWA Impellerpumpen ZUWA Impellerpumpen 9. Wartung 9. Wartung ZUWA Impellerpumpen Lebensgefahr durch Stromschlag Lebensgefahr durch Stromschlag > Vor Arbeiten an der Pumpe immer den Antrieb vom Stromnetz > Vor Arbeiten an der Pumpe immer den Antrieb vom Stromnetz 9. Wartung... -
Seite 18: Baureihen 2000-A, 2000-B Und 2000-C Direkt Angeflanscht
ZUWA Impellerpumpen 9.3.1 Baureihen 2000-A, 2000-B und 2000-C direkt angeflanscht 2. Schrauben lösen und Deckel 1. Leitungsverbindungen lösen. abnehmen. 3. Seitenscheibe ohne Loch und O-Ring 4. Gehäuse mit Impeller abziehen. abnehmen. 6. Impeller aus Gehäuse ausdrücken. 5. O-Ring, Seitenscheibe mit Loch und Deckel hinten abnehmen. -
Seite 19: Baureihen 2000-A, 2000-B Und 2000-C Mit Pumpenträger
ZUWA Impellerpumpen 9.3.2 Baureihen 2000-A, 2000-B und 2000-C mit Pumpenträger 2. Schrauben u. Muttern lösen, Pumpenkopf von Pumpenträger 1. Leitungsverbindungen lösen. abziehen. 3. Muttern lösen, Schrauben, Deckel, O- 4. Gehäuse mit Impeller, O-Ringe und Ringe und Seitenscheibe mit Loch Seitenscheibe mit Loch abnehmen. -
Seite 20: Baureihen 2001-A, 2001-B Und 2001-C
ZUWA Impellerpumpen 9.3.3 Baureihen 2001-A, 2001-B und 2001-C mit Standfüßen mit Bohrmaschinenadapter 1. Leitungsverbindungen lösen. mit Standfüßen mit Bohrmaschinenadapter 2. Schrauben lösen, Standfüße oder Adapter und Deckel entfernen. 3. Seitenscheibe ohne Loch und 4. O-Ringe und Seitenscheibe mit Loch Gehäuse mit Impeller abziehen. -
Seite 21: Bauteile Austauschen
ZUWA Impellerpumpen schmaler Absatz 8. Gehäuse schmaler Absatz oben, 7. Impeller aus Gehäuse ausdrücken. Impeller gegen den Uhrzeigersinn in das Gehäuse drehen. Impeller so weit wie möglich nach oben. 9.4 Bauteile austauschen Laufrad Eingang Ausgang Laufrad aus dem Gehäuse herausdrücken Neues Laufrad einsetzen. -
Seite 22: Pumpe Zusammensetzen
ZUWA Impellerpumpen 9.5 Pumpe zusammensetzen Das Zusammensetzen der Pumpen erfolgt in umgekehrter Reihenfolge wie die Demontage – siehe vorhergehendes Kapitel. Die Seitenscheiben und O-Ringe müssen genau in den Vertiefungen liegen, damit die O-Ringe nicht gequetscht werden. Nach dem Zusammenbau der Pumpe Saug- und Druckseite anschließen entsprechend der Kennzeichnung Ein / Aus auf dem Typenschild. -
Seite 23: Zubehör
ZUWA Impellerpumpen Zubehör 10.1 Trockenlaufschutz Der Trockenlaufschutz schützt das Laufrad vor Überhitzung. Läuft die Pumpe trocken und erhitzt sich, schaltet ein thermischer Schutzschalter den Motor aus. Nach Abkühlung ist die Pumpe wieder betriebsbereit. > Um die abgekühlte Pumpe erneut zu starten, roten Reset-Knopf drücken. -
Seite 24: Mechanischer Druckschalter
ZUWA Impellerpumpen 10.3 Mechanischer Druckschalter Der Druckschalter schaltet die Pumpe bei Gerätesteckdose Erreichen eines voreingestellten Druckes von 3 bar ab (oberer Schaltpunkt). Fällt der Druck unter den unteren Schaltpunkt schaltet die Pumpe automatisch wieder ein. Die Schalthysterese ist werksseitig mit 30% eingestellt. -
Seite 25: Störungen
ZUWA Impellerpumpen Störungen Störung Mögliche Ursache Abhilfe Pumpe saugt nicht an Ansaugleitung nicht dicht Anschluss oder Leitung abdichten Impeller abgenützt oder Impeller ersetzen beschädigt Saugleitung oder Fußventil Saugleitung oder Fußventil verstopft reinigen Druckleitung abgesperrt Armaturen der Druckseite oder verstopft öffnen oder Druckleitung... -
Seite 26: Kennlinien
ZUWA Impellerpumpen Kennlinien Förderleistung in m³/h Typ A mit 1.400 U/min Typ B mit 1.400 U/min Typ A mit 2.850 U/min Typ B mit 2.850 U/min Typ C mit 2.850 U/min Förderleistung in L/min Förderleistung in m³/h UNISTAR 2000-A Frequenzumrichter... - Seite 27 ZUWA Impellerpumpen Förderleistung in m³/h UNISTAR 2000-B Frequenzumrichter Förderleistung in L/min Förderleistung in m³/h UNISTAR 2000-C Frequenzumrichter Förderleistung in L/min...
- Seite 28 ZUWA-Zumpe GmbH Franz-Fuchs-Straße 13 - 17 • D-83410 Laufen Tel.: +49 (0)8682 8934-0 • Fax: +49 (0)S8682 8934-34 E-mail: info@zuwa.de • Internet: www.zuwa.de © ZU W A 02/2013...
