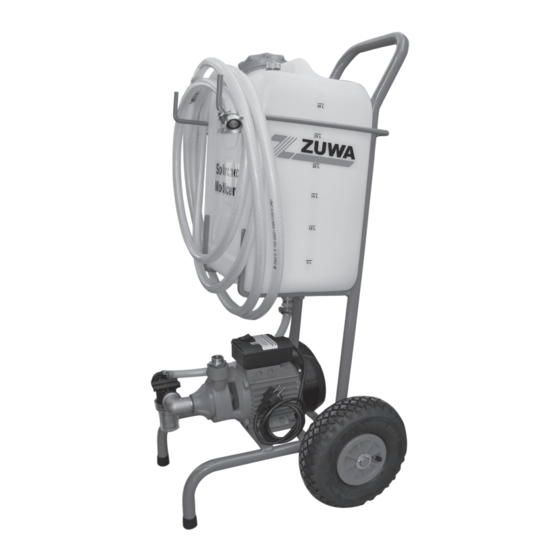

Zuwa SOLARCHECK MOBILCENTER P80 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für SOLARCHECK MOBILCENTER P80:
- Betriebsanleitung (8 Seiten) ,
- Betriebsanleitung (53 Seiten)
Verwandte Anleitungen für Zuwa SOLARCHECK MOBILCENTER P80
Inhaltszusammenfassung für Zuwa SOLARCHECK MOBILCENTER P80
- Seite 1 Betriebsanleitung • Operating Instructions Notice technique • Istruzioni per l‘uso • Manual SOLARCHECK MOBILCENTER P80/P90...
-
Seite 2: Konformitätserklärung
Solar- und Erdwärmesystemen. Zu dieser Anleitung: Die vorliegende Betriebsanleitung enthält wichtige Informationen zur sicheren und sachgerechten Bedienung der Befüllstation SOLARCHECK MOBILCENTER P80 und SOLARCHECK MOBILCENTER P90. Die Betriebsanleitung richtet sich an Fachhandwerker, die aufgrund ihrer fachlichen Ausbildung und Erfahrung Kenntnisse im Umgang mit Heizungsanlagen haben. - Seite 3 ZUWA Solarcheck Mobilcenter Montageanleitung Solarcheck Mobilcenter KOMPAKT Schritt 1 Schritt 1 Beigelegte Teile: = Achse = Sechskantschraube mit Federring = Scheibe = Splint = Lufträder ...
-
Seite 4: Zeichenerklärung
ZUWA Solarcheck Mobilcenter 2.1 Zeichenerklärung Gefahr: unmittelbare Lebens- und schwere Verletzungsgefahr Gefahr: Lebens- und schwere Verletzungsgefahr durch Stromschlag Gefahr: Verbrennungs- und Verbrühungsgefahr Warnung vor Umwelt- und vor Sachschäden Information, Hinweis 2.2 Allgemeine Sicherheitshinweise: Bewahren Sie diese Betriebsanleitung immer gut zugänglich und in der Nähe der Befüllstation auf! -
Seite 5: Transport Und Auspacken
ZUWA Solarcheck Mobilcenter Verletzungsgefahr durch herausspritzende Flüssigkeit > Schlauchverschraubungen fest anschließen. Warnung Sachschaden durch Überhitzung der Pumpe > Pumpe nicht länger als 60 Sekunden trocken laufen lassen. Vorsicht Umwelt schäden durch Fördermedium > Austretendes Fördermedium auffangen und entsprechend den örtlich geltenden Vor schriften entsorgen. - Seite 6 ZUWA Solarcheck Mobilcenter 4. Montage und Inbetriebnahme Druckschlauch am Vorratsbehälter befüllen und Pumpenausgang anschließen Kugelhahn öffnen. Pumpe füllt sich. Rücklaufschlauch mit 90-Grad- Füllschlauch (1) und Rück lauf- Winkelverschraubung befestigen schlauch (2) am KFE-Hahn an schließen. Absperrhahn (3) schließen. Anschlusskabel des Pumpen- Den Deckel vom Kanister öffnen,...
- Seite 7 ZUWA Solarcheck Mobilcenter Pumpe einschalten Vorsicht: Flüssigkeitsstand im Kanister beobachten und, wenn nötig, Wärme trägermedium nachfüllen (Mindestfüllstand: 15 Liter), so dass keine Luft in den Solarkreislauf gelangt. Solarkreislauf mit dem Medium spülen. Am Sicht fenster der Filtertasse oder durch Blick in die Öffnung des Kanisters kontrollieren, ob noch Luftblasen in der Flüssigkeit sind.
- Seite 8 ZUWA Solarcheck Mobilcenter 6. Wartung Lebensgefahr durch Stromschlag > Vor Arbeiten am Gerät immer den Antrieb vom Stromnetz trennen. Gefahr Umwelt schäden durch Fördermedium > Austretendes Fördermedium auffangen und entsprechend den örtlich geltenden Vor schriften entsorgen. Vorsicht 6.1 Schlauchverbindungen > Regelmäßig kontrollieren, ob die Schlauchverbindungen dicht sind.
-
Seite 9: Technische Daten
ZUWA Solarcheck Mobilcenter Pumpe baut keinen Druck Saugschlauch zwischen Kanister und Pumpe nicht Anschluss und Leitungen korrekt angeschlossen / abdichten Dichtungen defekt Dichtung des Klarsichtfilters Dichtung ersetzen defekt Haarriss in der Filtertasse Filtertasse ersetzen des Klarsichtfilters Motor brummt - Pumpe läuft... - Seite 10 ZUWA Solarcheck Mobilcenter ZUWA-Zumpe GmbH, 83410 Laufen Solarcheck Mobilcenter KOMPAKT P80 Artikelnummer: 134053V11 Pos.: Artikel/Bezeichnung Nummer Anzahl Fahrgestell Solarwagen kompakt, RAL 9005 13405110BTR11 Luftrad 80120 P80 230 V RAL6011 165010V Ansaugschlauch SMC P80 KOMPAKT 30025V3 Ersatzbehälter für Solarcheck Mobilcenter 13405...
- Seite 11 ZUWA Solarcheck Mobilcenter ZUWA-Zumpe GmbH, 83410 Laufen Solarcheck Mobilcenter KOMPAKT P90 Artikelnummer: 134060-V11 Pos.: Artikel/Bezeichnung Nummer Anzahl Fahrgestell Solarwagen kompakt, RAL 9005 13405110BTR11 Luftrad 80120 P90 230V RAL 7046 telegrau 2 matt 166010 Ansaugschlauch SMC P90 KOMPAKT 30027V1 Ersatzbehälter f. Solarcheckmobilcenter KOMPAKT...
- Seite 52 ZUWA-Zumpe GmbH Franz-Fuchs-Straße 13 – 17 | D-83410 Laufen Fon +49 8682 8934-0 | Fax +49 8682 8934-34 info@zuwa.de | www.zuwa.de © 06/2022 ZUWA...
