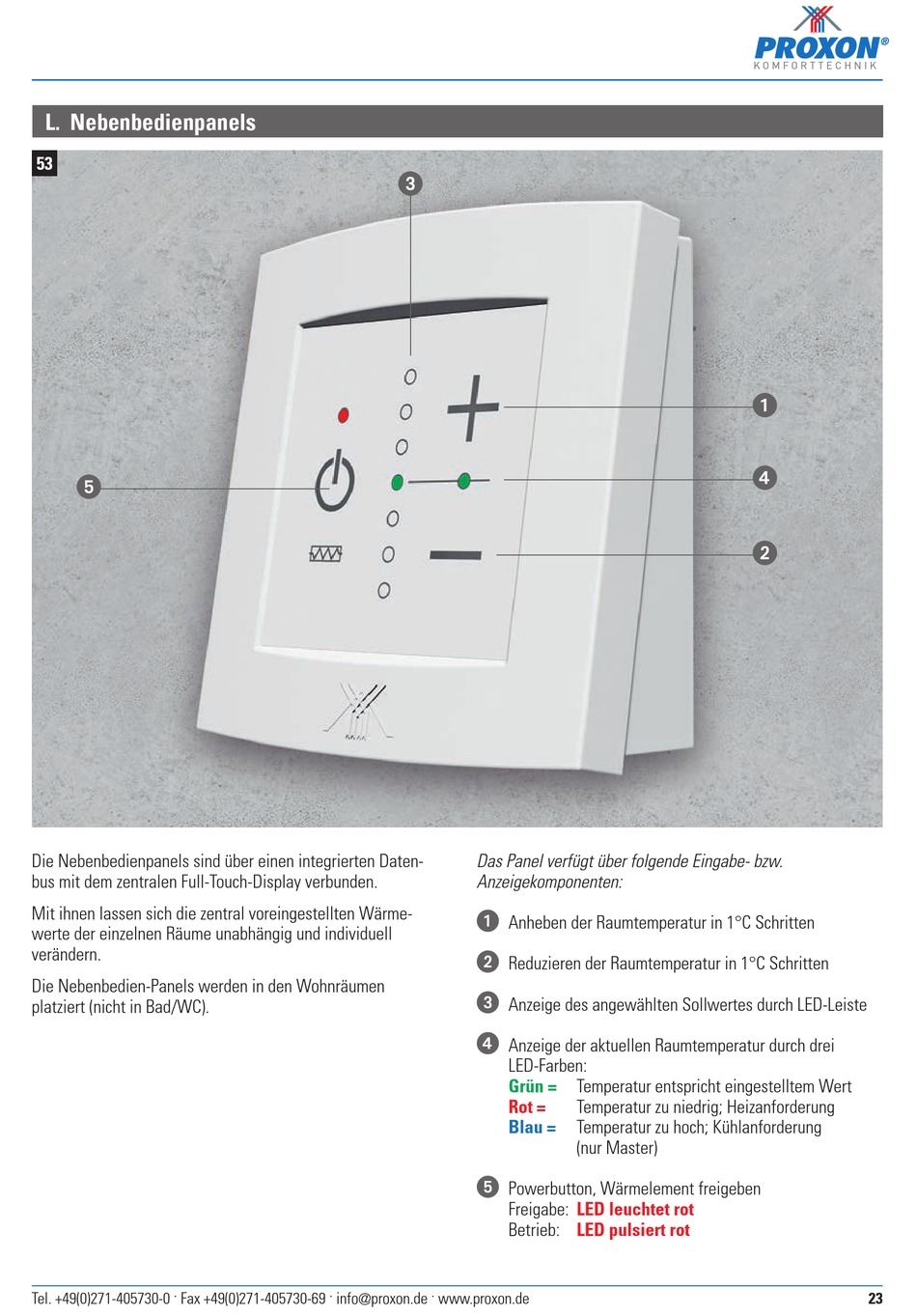

L. Nebenbedienpanels
53
5
Die Nebenbedienpanels sind über einen integrierten Daten-
bus mit dem zentralen Full-Touch-Display verbunden.
Mit ihnen lassen sich die zentral voreingestellten Wärme-
werte der einzelnen Räume unabhängig und individuell
verändern.
Die Nebenbedien-Panels werden in den Wohnräumen
platziert (nicht in Bad/WC).
Tel. +49(0)271-405730-0 . Fax +49(0)271-405730-69 . info @ proxon.de . www.proxon.de
3
Das Panel verfügt über folgende Eingabe- bzw.
Anzeigekomponenten:
1
Anheben der Raumtemperatur in 1°C Schritten
2
Reduzieren der Raumtemperatur in 1°C Schritten
3
Anzeige des angewählten Sollwertes durch LED-Leiste
4
Anzeige der aktuellen Raumtemperatur durch drei
LED-Farben:
Grün =
Rot =
Blau =
5
Powerbutton, Wärmelement freigeben
Freigabe:
Betrieb:
Temperatur entspricht eingestelltem Wert
Temperatur zu niedrig; Heizanforderung
Temperatur zu hoch; Kühlanforderung
(nur Master)
LED leuchtet rot
LED pulsiert rot
K O M F O R T T E C H N I K
1
4
2
23
