LawnMaster MEB1840M Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

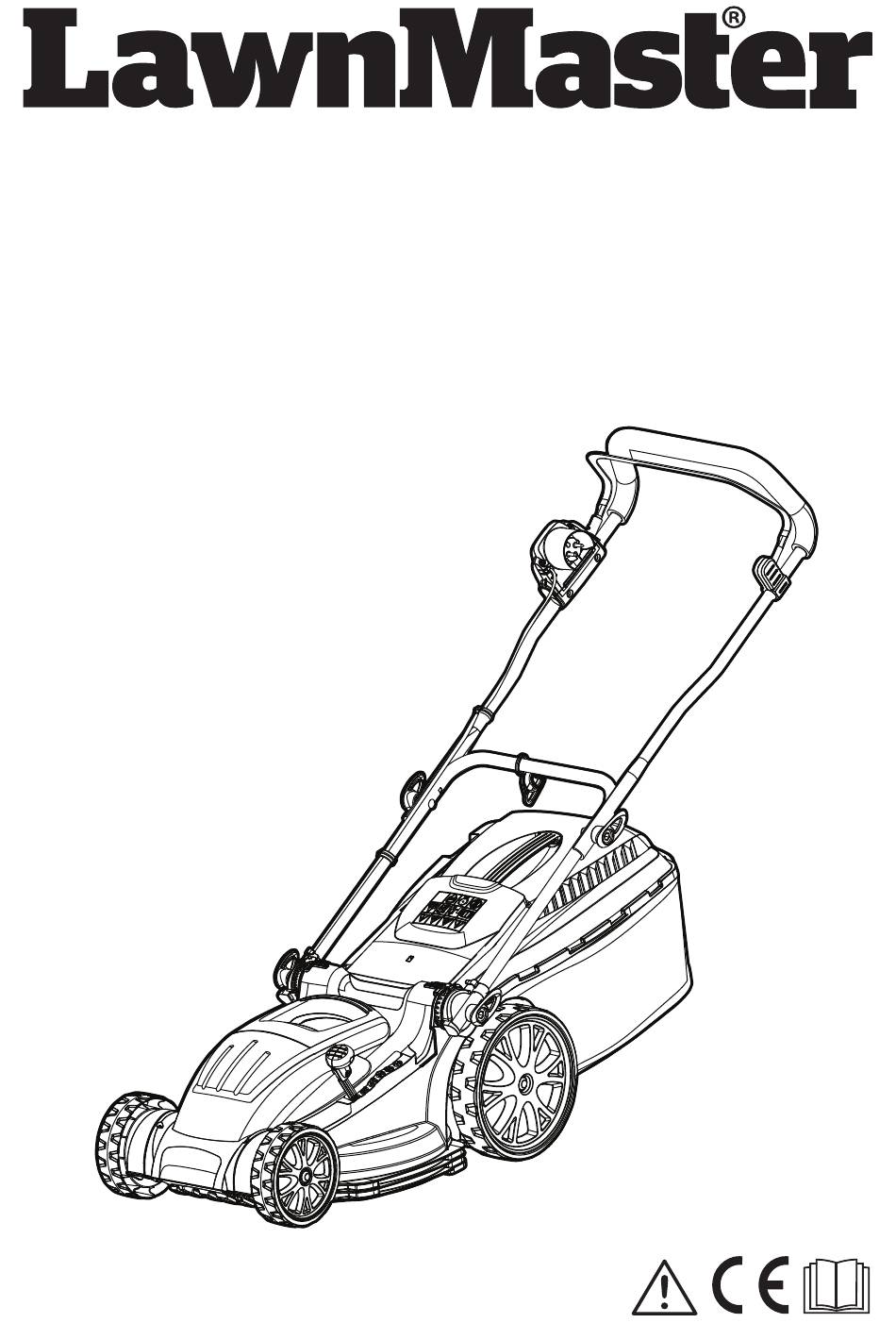

Instruction Manual / Manuel d'utilisation /
Bedienungsanleitung / Manuale di istruzioni
Manual de instrucciones
LawnMaster 40cm 1800W Electric Mower MEB1840M
Tondeuse à gazon électrique 40 cm 1 800 W LawnMaster MEB1840M
LawnMaster 40 cm 1800 W Elektro-Rasenmäher MEB1840M
Tosaerba elettrico LawnMaster 40 cm 1800 W MEB1840M
Cortacésped Eléctrico LawnMaster 40 cm 1800 W MEB1840M
Original Instructions / Consignes initiales
Original-Bedienungsanleitung / Istruzioni originali
Instrucciones originales
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für LawnMaster MEB1840M
Inhaltszusammenfassung für LawnMaster MEB1840M
- Seite 49 INHALTSVERZEICHNIS Abschnitt SEITE Symbole Sicherheitsinformationen 51-60 Verpackungsinhalt Montage 61-63 Bedienung 64-67 Wartung 68-69 Fehlerbehebung 70-71 Technische Daten Recycling und Entsorgung...
-
Seite 50: Symbole
SYMBOLE Die folgenden Warnsymbole erscheinen in diesem Handbuch und weisen auf die geeigneten Sicherheitsmaßnahmen hin, die Sie beim Betrieb und bei der Wartung des Gerätes treffen sollten. SYMBOL BEZEICHNUNG/ERKLÄRUNG Vorsicht! Seien Sie besonders vorsichtig, achten Sie auf Gefahren. Lesen Sie die Bedienungsanleitung. Setzen Sie das Gerät keinem Regen aus und lassen Sie es nicht im Freien. -
Seite 51: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN WICHTIG Lesen Sie alle Sicherheitsvorschriften und Anweisungen und bewahren Sie diese zur künftigen Verwendung auf. Wichtig! Bei der Verwendung von Geräten müssen die folgenden Sicherheitsmaßnahmen beachtet werden, um Verletzungen und Schäden zu vermeiden: ■ Lesen Sie alle Bedienungsanweisungen sorgfältig durch und befolgen Sie diese. - Seite 52 SICHERHEITSINFORMATIONEN ■ Bedienen Sie das Gerät niemals, wenn sich Personen, insbesondere Kinder oder Haustiere, in der Nähe befinden. ■ Beachten Sie, dass der Bediener oder Benutzer die Verantwortung für Unfälle oder Gefahren trägt, die Dritten oder an deren Eigentum entstehen. ■...
- Seite 53 SICHERHEITSINFORMATIONEN ■ Vermeiden Sie die Bedienung des Gerätes in nassem Gras. ■ Achten Sie auf Steigungen immer auf einen sicheren Stand. ■ Arbeiten Sie gehend, nicht laufend. ■ Mähen Sie quer zum Hang, niemals von oben nach unten. ■ Seien Sie besonders vorsichtig, wenn Sie auf Hängen die Richtung ändern.
- Seite 54 SICHERHEITSINFORMATIONEN unter die beweglichen Teile geraten. Halten Sie sich immer von der Auswurföffnung fern. ■ Transportieren Sie das Gerät nicht bei laufender Stromquelle. ■ Stoppen Sie das Gerät und ziehen Sie den Netzstecker. Stellen Sie sicher, dass alle beweglichen Teile vollständig zum Stillstand gekommen sind.
- Seite 55 SICHERHEITSINFORMATIONEN ■ Lassen Sie das Gerät vor der Aufbewahrung immer abkühlen. ■ Beachten Sie bei der Wartung der Messer, dass diese auch bei ausgeschalteter Stromquelle bewegt werden können. ■ Ersetzen Sie abgenutzte oder beschädigte Teile zu Ihrer Sicherheit. Verwenden Sie nur Originalteile und Originalzubehör.
- Seite 56 SICHERHEITSINFORMATIONEN Wenn die Anschlussleitung beschädigt ist, muss sie vom Hersteller, einem Kundendienstmitarbeiter oder einer qualifizierten Person ersetzt werden, um Gefahren zu vermeiden. ■ Schließen Sie eine beschädigte Anschlussleitung nicht an das Stromnetz an. Berühren Sie keine beschädigte Anschlussleitung, wenn sie an das Stromnetz angeschlossen ist.
- Seite 57 SICHERHEITSINFORMATIONEN ■ Überlasten Sie das Gerät nicht. Arbeiten Sie nur innerhalb des angegebenen Leistungsbereichs und verändern Sie die Reglereinstellungen am Motor nicht. Verwenden Sie keine Geräte mit geringer Leistung für schwere Arbeiten. Verwenden Sie Ihr Gerät nicht für andere Zwecke als jene, für die es vorgesehen ist.
-
Seite 58: Doppelte Isolierung
SICHERHEITSINFORMATIONEN Wartungsvorschriften. DOPPELTE ISOLIERUNG Die doppelte Isolierung ist ein Sicherheitskonzept in Elektrowerkzeugen, das die übliche dreiadrige, geerdete Anschlussleitung überflüssig macht. Alle freiliegenden Metallteile sind durch eine schützende Isolierung von den inneren Metallkomponenten des Motors isoliert. Doppelt isolierte Werkzeuge müssen nicht geerdet werden. -
Seite 59: Verwendungszweck
SICHERHEITSINFORMATIONEN VERLÄNGERUNGSKABEL Wenn Sie ein Elektrowerkzeug in größerer Entfernung von einer Stromquelle verwenden, achten Sie darauf, ein Verlängerungskabel zu verwenden, das für die Stromaufnahme des Gerätes geeignet ist. Ein unterdimensioniertes Kabel verursacht einen Abfall der Netzspannung, was zu Überhitzung und Leistungsverlust führt. -
Seite 60: Verpackungsinhalt
SICHERHEITSINFORMATIONEN Es darf zu keinen anderen als den hierin beschriebenen Zwecken verwendet werden. Jede Verwendung des Gerätes, die vom Verwendungszweck abweicht, führt zum Erlöschen der Garantie. VERPACKUNGSINHALT 1. Schaumstoff-Griff 8. Deck 15. Kabelklemme (x2) 2. Oberer Griff 9. Vorderrad 16. Sicherheitsknopf 3. -
Seite 61: Montage
MONTAGE Vorbereitung der Montage ■ Nehmen Sie den gesamten Inhalt vorsichtig aus der Produktverpackung. ■ Stellen Sie sicher, dass Sie alle Zubehörteile und Werkzeug(e) haben, die für die Montage und den Betrieb erforderlich sind. Dazu zählt auch geeignete persönliche Schutzausrüstung. WARNUNG Nehmen Sie das Produkt nicht in Betrieb, wenn Teile beschädigt sind oder fehlen, bis die Teile ersetzt wurden. -
Seite 62: Grasfangkorb Zusammenbauen
MONTAGE ■ Sichern Sie das Steuerkabel mit den mitgelieferten Kabelklemmen am Griffrahmen. Grasfangkorb zusammenbauen ■ Führen Sie die Stangen des Metallrahmens vollständig in die beidseitigen Schlitze am Kunststoffboden des Grasfangkorbes ein. Sichern Sie die Metall-Haltestangen an beiden Seiten des Grasfangkorbes in der Befestigungsposition. Achten Sie darauf, dass die seitlichen Klemmhülsen ordnungsgemäß... -
Seite 63: Mulchstopfen Einsetzen/Entfernen
MONTAGE Mulchstopfen einsetzen/entfernen WARNUNG Nehmen Sie niemals Einstellungen am Rasenmäher vor, ohne zuerst den Motor anzuhalten und das Gerät von der Stromversorgung zu trennen. Eine Nichtbefolgung dieser Warnung kann zu einem versehentlichen Starten und möglichen schweren Verletzungen führen. BEACHTEN SIE: Der Mulchstopfen MUSS entfernt werden, wenn während des Mähvorgangs ein Fangkorb verwendet wird. -
Seite 64: Bedienung
BEDIENUNG WARNUNG Arbeiten Sie nicht nachlässig, auch wenn Sie bereits mit dieser Art von Produkten vertraut sind. Seien Sie bei der Bedienung dieses Produktes immer vorsichtig, andernfalls kann es zu schweren Verletzungen kommen. WARNUNG Tragen Sie bei der Bedienung dieses Produktes immer eine Schutzbrille oder eine Schutzbrille mit Seitenschutz. -
Seite 65: Allgemeine Bedienung
BEDIENUNG Um die Schnitthöhe einzustellen: ■ Um die Schnitthöhe zu erhöhen, fassen Sie den Schnitthöhen-Einstellhebel, lösen Sie den Hebel aus seiner aktuellen Einstellung, bewegen Sie ihn dann zur Rückseite des Rasenmähers und rasten Sie den Hebel in der gewünschten Schnitthöhen-Position ein (Abb. 8). ■... -
Seite 66: Rasenmähen
BEDIENUNG Reinigen Sie diese bei Bedarf mit einer weichen Bürste. Verstopfte Lüftungsschlitze können zur Überhitzung und Beschädigung des Produktes führen. ■ Schalten Sie das Produkt sofort aus, wenn Sie während der Arbeit von anderen Personen abgelenkt werden, die den Arbeitsbereich betreten. ■... - Seite 67 BEDIENUNG führen können, dass Sie ausrutschen oder stolpern. Hohes Gras kann Hindernisse verbergen. Entfernen Sie sämtliche Gegenstände wie Steine, Äste usw., über die man stolpern könnte oder die vom Messer abgeschleudert werden könnten. ■ Achten Sie immer auf einen sicheren Stand. Ein Ausrutschen und ein Sturz kann zu schweren Verletzungen führen.
-
Seite 68: Wartung
WARTUNG WARNUNG Wenn ein Teil abgenutzt oder beschädigt ist, verwenden Sie vom Hersteller empfohlene Ersatzteile. Die Verwendung anderer Teile kann zu Gefahren oder zur Beschädigung des Gerätes führen. WARNUNG Schalten Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten aus, ziehen Sie den Netzstecker und warten Sie, bis das Messer zum Stillstand kommt. -
Seite 69: Rasenmäher Aufbewahren
WARTUNG ■ Stoppen Sie den Motor und trennen Sie das Gerät von der Stromversorgung. Warten Sie, bis das Messer vollständig zum Stillstand gekommen ist. ■ Drehen Sie den Rasenmäher zur Seite. ■ Tragen Sie robuste Handschuhe und halten Sie das Messer gut fest. Drehen Sie die Messerschraube mit einem geeigneten Schraubenschlüssel gegen den Uhrzeigersinn von der Motorspindel und entfernen Sie diese zusammen mit dem Messer (Abb. -
Seite 70: Fehlerbehebung
FEHLERBEHEBUNG WARNUNG Führen sie ausschließlich die in dieser Anleitung beschriebenen Schritte durch! Alle weiteren Inspektions-, Wartungs- und Reparaturarbeiten müssen von einem qualifizierten Spezialisten durchgeführt werden. Bei der Ausführung dieser Anweisungen müssen Handschuhe und geeignete Schutzkleidung getragen werden. Schalten Sie das Gerät immer aus, ziehen Sie den Netzstecker und warten Sie, bis das Messer zum Stillstand kommt, bevor Sie Einstellungen vornehmen. - Seite 71 FEHLERBEHEBUNG Der Rasenmäher ist durch Entfernen Sie den Fremdkörper. einen Fremdkörper blockiert. Lassen Sie den Rasenmäher Der Motor bleibt stehen. abkühlen. Schneiden Sie Der Motorschutz hat wegen langes Gras schrittweise ab, um Überhitzung ausgelöst. eine Überlastung des Motors zu vermeiden. Der Rasen ist rau oder uneben Stellen Sie die Schnittposition oder die Schnitthöhe ist nicht...
-
Seite 72: Technische Daten
TECHNISCHE DATEN TensSpannung 220-240V ~ 50Hz Leistung 1800W Leerlaufdrehzahl 3500/min Schnittbreite 40cm Schnitthöhen-Einstellung 20/30/40/50/60/70 mm (6 Positionen) Grasfangkorb-Kapazität Radgröße 170/255mm Gewicht 14.5kg Schutzart IPX4 Geräuschpegel-Spezifikation (L ) garantiert 96dB(A) Vibration (a 3.6m/s K=1.8m/s / II Schutzklasse RECYCLING UND ENTSORGUNG Dieses Symbol weist darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. - Seite 120 Fig.1 Fig.2 Fig.3 Fig.4 Fig.5 Fig.7 Fig.6 Fig.8 Fig.9 Fig.10 ② ③ ④ Fig.11 Fig.12 Fig.13 ①...
