5.9.4. Verkabelungsbeispiel

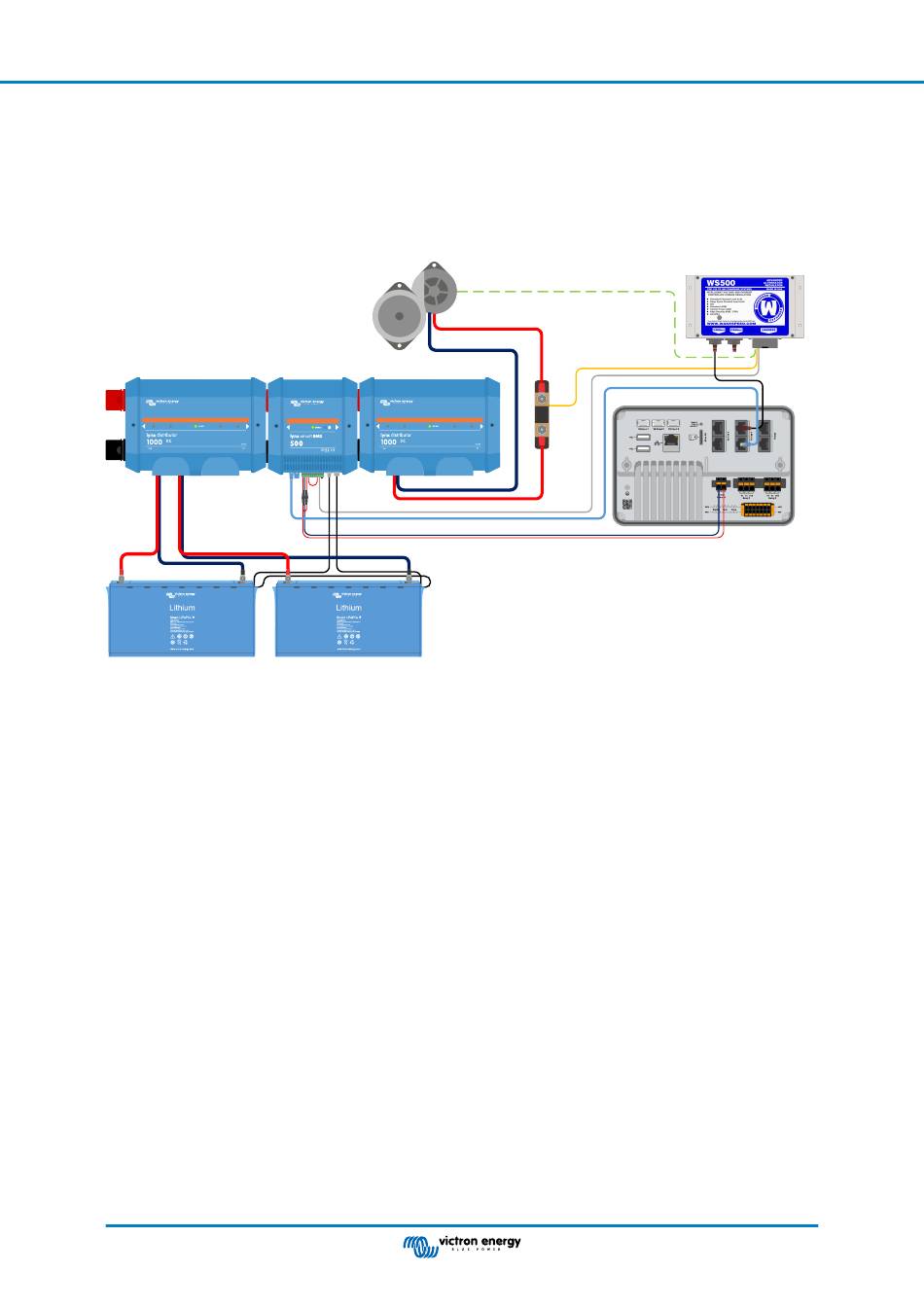

Das nachstehende Beispiel zeigt einen Überblick über die empfohlene Verkabelung anhand einer Installation mit einem Lynx
Smart BMS, Lynx Verteilern und einem Ekrano GX.
Die korrekte Platzierung des Shunts der Lichtmaschine (nicht zu verwechseln mit dem Shunt des BMV oder SmartShunt) ist hier
wichtig für den korrekten Anschluss der Strommessleitung.
Das vollständige Anschlussschema für die Verbindung zwischen WS500 und Lichtmaschine finden Sie im Handbuch des WS500
und der Lichtmaschine.
WS500
Alternator
Temperature sense
Current sense
Lynx Smart BMS and Lynx Distributors
Ekrano GX
Shunt
Alternator ATC
