Habasit AG
Postfach, CH-4153 Reinach-Basel
Telefon
++41 61 715 15 15
Fax
++41 61 715 15 55
Autor:
Nyk
Ausgabe:
01/0508
Ersetzt:
Ausgabe 9701

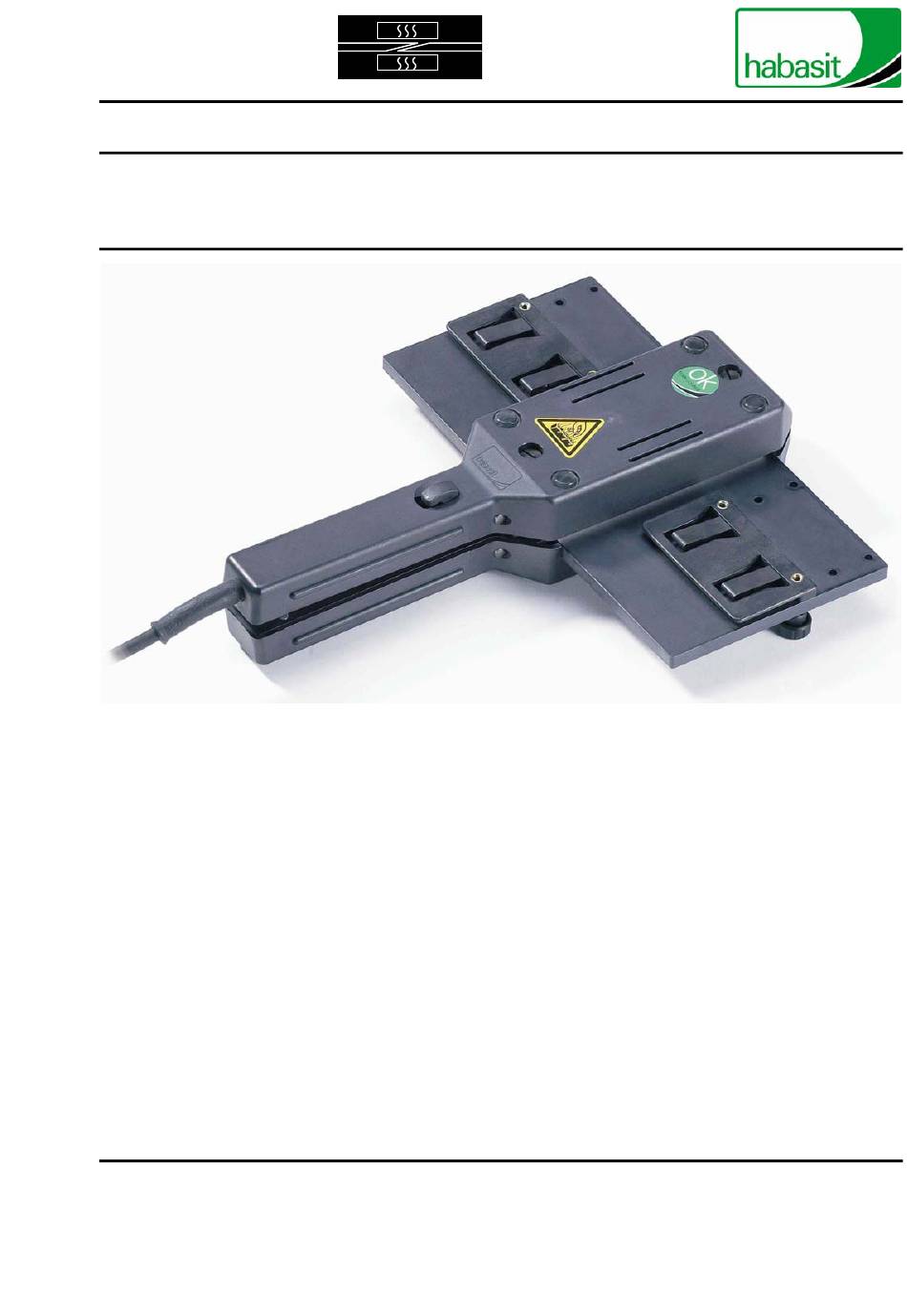

Heisspressvorrichtung PT-103S
Die PT-103S ist eine Heisspressvorrichtung für das Thermofix-
Endverbinden von Habasit-Bändern und -Riemen bis zu einer
Breite von 100 mm und einer Dicke von 2.5 mm. Die untere
Pressplatte verfügt über eine Rüstplatte mit Klemmfedern für
die sichere Positionierung der Bandenden.
Die Vorrichtung ist sehr kompakt. Ober- und Unterteil können
voneinander getrennt werden. Dadurch ist es möglich auch
Bänder bei beengten Platzverhältnissen zu verbinden. Sie
eignet
sich
Spindelbändern
Papierdruckindustrie.
Die PT-103S eignet sich vor allem für die Vor-Ort-Installation.
besonders
und
für
Betriebsanleitung
für
das
Endverbinden
viele
Anwendungen
Seite 1 von 16
Änderungen vorbehalten
von
in
der
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Habasit PT-103S
Inhaltszusammenfassung für Habasit PT-103S
- Seite 1 Die Vorrichtung ist sehr kompakt. Ober- und Unterteil können voneinander getrennt werden. Dadurch ist es möglich auch Bänder bei beengten Platzverhältnissen zu verbinden. Sie eignet sich besonders für Endverbinden Spindelbändern für viele Anwendungen Papierdruckindustrie. Die PT-103S eignet sich vor allem für die Vor-Ort-Installation.
-
Seite 2: Inhaltsverzeichnis
Heisspressvorrichtung PT-103S Betriebsanleitung Seite 2 von 16 Ausgabe: 01/0508 Änderungen vorbehalten Inhaltsverzeichnis Allgemeine Informationen........................3 Einsatzbereich............................3 Wichtige Sicherheitsbegriffe ......................... 3 Lieferumfang ............................4 1.3.1 Lieferbares Zubehör..........................4 Bestellung von Zubehör/Ersatzteilen ....................4 Garantie ..............................4 Technische Beratung ..........................4 Funktionsweise ........................... -
Seite 3: Heisspressvorrichtung
Einsatzbereich Die Heisspressvorrichtung PT-103S wurde speziell für das schnelle und sichere Heisspressen von Thermofix-Endverbindungen von Habasit-Bändern und -Riemen bis zu einer Breite von 100 mm / 4 Zoll entwickelt. Die maximale Banddicke beträgt 2.5 mm / 0,1 Zoll. Die Heisspressvorrichtung PT-103S darf ausschliesslich für den in der Betriebsanleitung beschriebenen Gebrauch verwendet werden. -
Seite 4: Lieferumfang
WARNUNG Die Verwendung von Fremdteilen, welche die Spezifikationen von Habasit nicht erfüllen, ist unzulässig. Habasit haftet nicht für Folgen, die durch die Verwendung von Teilen entstanden sind, die nicht von Habasit stammen. Garantie Sämtliche Apparate unterliegen einer genauen Endkontrolle. Bei sachgemässer Handhabung gewähren wir eine einjährige Garantie auf Material- und Fertigungsfehler. -
Seite 5: Funktionsweise
Änderungen vorbehalten Funktionsweise Die Heisspressvorrichtung PT-103S arbeitet mit einer Presstemperatur von 120 °C / 250 °F. Durch Zusammendrücken der beiden Handgriffe (10, 11) und nach Einrasten des Verschlusshakens (9) wird mittels Druckfedern, die auf die Heizplatte (5) wirken, der erforderliche Pressdruck erzeugt. -
Seite 6: Band/Riemen Heisspressen
Heisspressvorrichtung PT-103S Betriebsanleitung Seite 6 von 16 Ausgabe: 01/0508 Änderungen vorbehalten Band/Riemen heisspressen Vorgehensweise: Thermofix-Leitfaden und individuelle Produktdatenblätter Heisspressvorrichtung durch Zusammendrücken der Handgriffe (10, 11) und Lösen des Verschlusshakens (9) öffnen. Oberen Teil der Pressvorrichtung (6) aufklappen und Scharnier (4) aus Pressenunterteil (1) aushaken. -
Seite 7: Service
Heisspressvorrichtung PT-103S Betriebsanleitung Seite 7 von 16 Ausgabe: 01/0508 Änderungen vorbehalten Service Wartung Heisspressvorrichtung stets sauber halten. Rüstplatte (3) und Heizplatte (5) regelmässig reinigen und alle Materialrückstände entfernen. WARNUNG Zum Reinigen mit einem mit Wasser oder Lösungsmittel befeuchteten Tuch muss die Pressvorrichtung von der Stromversorgung getrennt sein. -
Seite 8: Abhilfe Bei Abweichender Temperatur
Heisspressvorrichtung PT-103S Betriebsanleitung Seite 8 von 16 Ausgabe: 01/0508 Änderungen vorbehalten Abhilfe bei abweichender Temperatur WARNUNG Alle Arbeiten an den elektrischen Teilen der Heisspressvorrichtung müssen von Fachpersonal durchgeführt werden. Die vor Ort geltenden Vorschriften zur erforderlichen Ausbildung dieses Personals beachten. -
Seite 9: Abbildungen
Heisspressvorrichtung PT-103S Betriebsanleitung Seite 9 von 16 Ausgabe: 01/0508 Änderungen vorbehalten Abbildungen Abbildung 3 Abbildung 4 Legende Abbildungen 3 und 4 Unterer Teil der Pressvorrichtung Typenschild Bandklemme Heisspressbereich Rüstplatte Verschlusshaken Scharnier Oberer Handgriff Metallheizplatte Unterer Handgriff Oberer Teil der Pressvorrichtung... -
Seite 10: Technische Daten
Aufheizzeit bis 120 °C / 250 °F [min] 10 bei 230 V Leistung [W] Spannung [V~] 230 (PT-103S/8) bzw. 120 (PT-103S/6) Abmessungen (L x B x H) [mm] [Zoll] 300 x 250 x 57 12 x 10 x 2.2 Nettogewicht [kg] [Pfund]... -
Seite 11: Zeichnungen
Heisspressvorrichtung PT-103S Betriebsanleitung Seite 11 von 16 Ausgabe: 01/0508 Änderungen vorbehalten Zeichnungen Montage der Pressvorrichtung PT-103 PT-103S Abbildung 5... -
Seite 12: Schaltplan
Heisspressvorrichtung PT-103S Betriebsanleitung Seite 12 von 16 Ausgabe: 01/0508 Änderungen vorbehalten Schaltplan Abbildung 6 Mit EURO-Stecker: Mit US-Stecker: braun schwarz Erde gelb-grün Erde grün blau weiss... -
Seite 13: Zubehör
Vorbereitungsvorrichtungen 9.1.1 Manueller Ausschärfapparat AT-60 Die AT-60 ist eine Vorbereitungsvorrichtung für das Ausschärfen von Habasit-Bändern und -Riemen bis zu einer Breite von 60 mm und einer Dicke von 2 mm. Das Band / der Riemen wird auf eine Stahlplatte geklemmt und fixiert. Anschliessend wird es / er mit einer Schleifscheibe manuell geschliffen. Die Anpassung an die Banddicke erfolgt mit zwei verschiedenen Einstellungen. -
Seite 14: Anhang
Checkliste vorbeugende Wartung Betriebsanleitung Heisspressvorrichtung PT-103S Anhang Seite 14 von 16 Ausgabe: 01/0508 Änderungen vorbehalten Verantwortliche Personen: Maschinenführer Wartungstechniker Auszuführende Arbeit Durchführung Ersatzteilnummer (weitere Informationen und Referenznummern siehe Betriebsanleitung) periodisch (monatlich) Bewertungskriterium täglich Bemer- kungen Reinigung Pressvorrichtung nach Gebrauch reinigen, abgelagerte Rückstände reinigen Kontrolle des Anschlusskabels Kabel und Stecker auf Schäden prüfen, bei Schäden austauschen... - Seite 15 Protokollblatt vorbeugende Wartung Betriebsanleitung Heisspressvorrichtung PT-103S Anhang Seite 15 von 16 Ausgabe: 01/0508 Änderungen vorbehalten Maschinen-Typ: Maschinen-Nr.: Datum der Inbetriebnahme: Auszuführende Arbeiten – siehe Checkliste nächste ausgeführt nächste ausgeführt nächste ausgeführt nächste ausgeführt Kontrolle Visum Datum Kontrolle Visum Datum Kontrolle Visum...
- Seite 16 Änderungen vorbehalten Produkthaftpflicht / Bemerkungen zur Anwendung Wird die korrekte Auswahl und Anwendung der Habasit-Produkte nicht von einem autorisierten Habasit- Verkaufsspezialisten empfohlen, ist der Kunde für die korrekte Auswahl und Anwendung der Habasit- Produkte verantwortlich, einschliesslich des damit verbundenen Bereichs der Produktsicherheit.
