Habasit AG
Postfach, CH-4153 Reinach-Basel
Telefon
++41 61 715 15 15
Fax
++41 61 715 15 55
Autor:
Nyk
Ausgabe:
02/0310
Ersetzt:
Ausgabe 01/0302

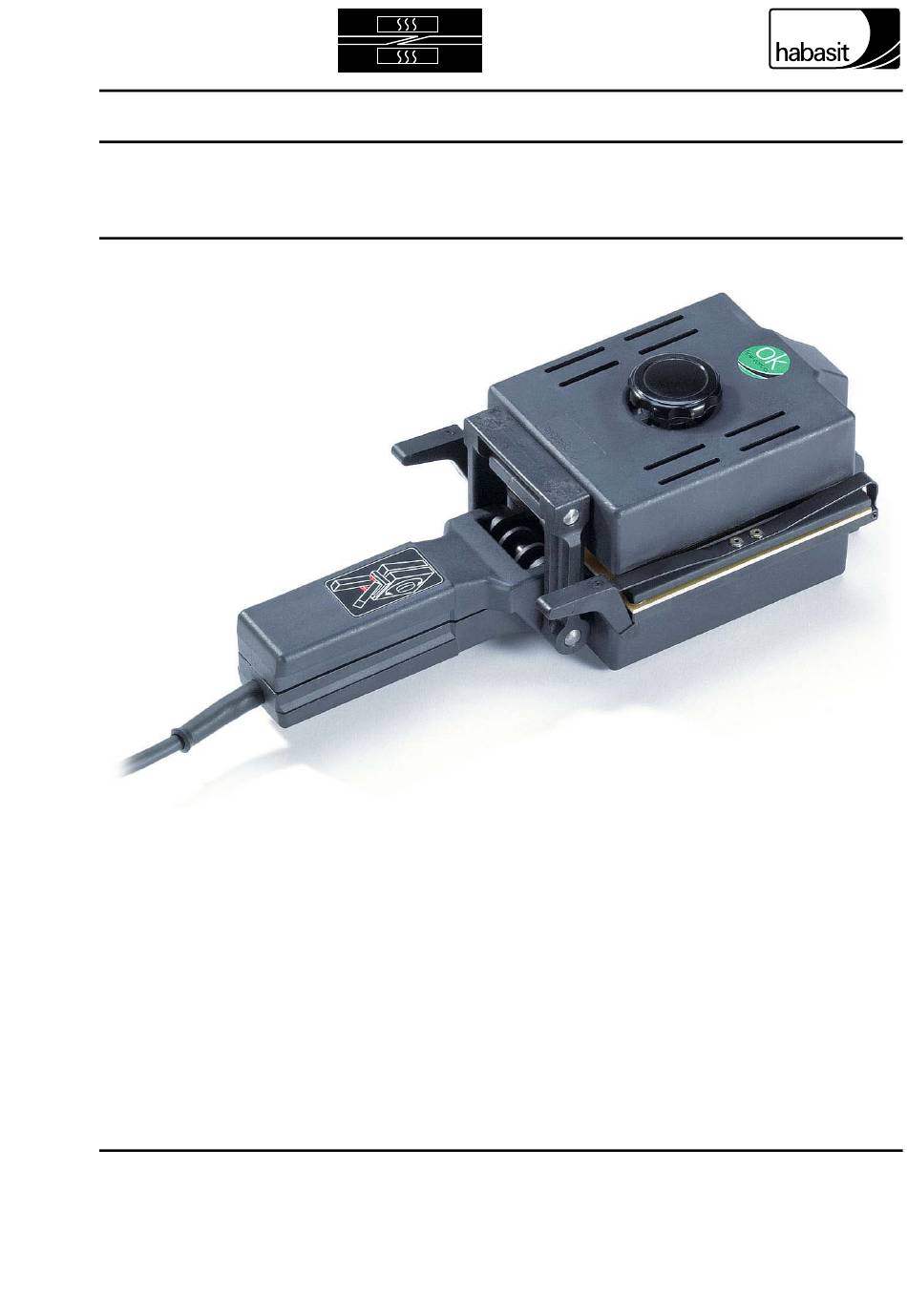

Heisspressvorrichtung PT-100
Die PT-100 ist eine Heisspressvorrichtung für die Thermofix-Endverbindung
von Habasit-Bändern und -Riemen bis zu einer Breite von 100 mm und einer
Dicke von 6 mm. Die untere Pressplatte ist beheizt und verfügt über eine
abnehmbare Rüstplatte mit Klemmfedern für die sichere Positionierung der
Bandenden.
Der
Anpassung
an
Druckausgleich
anspruchsvollsten geklebten Endverbindungen ermöglicht.
Die Heisspressvorrichtung PT-100 ist sowohl für den Werkstattgebrauch als
auch für die Vor-Ort-Installation geeignet.
Kniehebelmechanismus
unterschiedliche
wird
ein
zuverlässiges
Betriebsanleitung
3618
ermöglicht
Banddicken.
Mit
Heisspressen
Seite 1 von 17
Änderungen vorbehalten
eine
einfache
dem
integrierten
auch
bei
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Habasit PT-100
Inhaltszusammenfassung für Habasit PT-100
- Seite 1 Heisspressvorrichtung PT-100 Die PT-100 ist eine Heisspressvorrichtung für die Thermofix-Endverbindung von Habasit-Bändern und -Riemen bis zu einer Breite von 100 mm und einer Dicke von 6 mm. Die untere Pressplatte ist beheizt und verfügt über eine abnehmbare Rüstplatte mit Klemmfedern für die sichere Positionierung der Bandenden.
-
Seite 2: Inhaltsverzeichnis
Heisspressvorrichtung PT-100 Betriebsanleitung 3618 Seite 2 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Inhaltsverzeichnis: Allgemeine Informationen........................3 Einsatzbereich............................3 Wichtige Sicherheitsbegriffe ......................... 3 Lieferumfang ............................4 1.3.1 Lieferbares Zubehör..........................4 Bestellung von Zubehör/Ersatzteilen ....................4 Garantie ..............................4 Technische Beratung ..........................4 Funktionsweise ........................... -
Seite 3: Allgemeine Informationen
Gebrauch verwendet werden. Ein falscher oder nicht bestimmungsgemässer Gebrauch ist unzulässig. Habasit übernimmt für die Folgen eines falschen Gebrauchs keine Haftung. Die Heisspressvorrichtung PT-100 wurde nach den anerkannten Regeln der Technik hergestellt und erfüllt die geltenden Vorschriften. Es wird vorausgesetzt, dass alle Montage-, Wartungs- und Reparaturarbeiten sowie der Betrieb der Presse durch qualifiziertes Personal ausgeführt oder von verantwortlichen Fachkräften kontrolliert werden. -
Seite 4: Lieferumfang
WARNUNG Die Verwendung von Fremdteilen, welche die Spezifikationen von Habasit nicht erfüllen, ist unzulässig. Habasit haftet nicht für Folgen, die durch die Verwendung von Teilen entstanden sind, die nicht von Habasit stammen. Garantie Sämtliche Apparate unterliegen einer genauen Endkontrolle. Bei sachgemässer Handhabung gewähren wir eine einjährige Garantie auf Material- und Fertigungsfehler. -
Seite 5: Funktionsweise
02/0310 Änderungen vorbehalten Funktionsweise Die Heisspressvorrichtung PT-100 arbeitet mit einer ab Werk eingestellten Presstemperatur von 120 °C / 248 °F. Die Pressvorrichtung kann an die Band-/Riemendicke angepasst werden. Der Schliessmechanismus funktioniert nach dem Kniehebelprinzip. Die austauschbare Heizplatte mit integrierter Überhitzungssicherung und Temperaturregler (Thermostat) befindet sich im Pressenunterteil (4). -
Seite 6: Band/Riemen Heisspressen
Heisspressvorrichtung PT-100 Betriebsanleitung 3618 Seite 6 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Band/Riemen heisspressen Vorgehensweise: Thermofix-Leitfäden 3210 und einzelne Produktdatenblätter Klebstoff(e) auf vorbereitete Band-/Riemenenden auftragen. Durch Anheben des oberen Handgriffs (7) Spannbügel (1) öffnen und Pressenoberteil (3) zum Öffnen nach oben schwenken. -
Seite 7: Service
Heisspressvorrichtung PT-100 Betriebsanleitung 3618 Seite 7 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Service Wartung Heisspressvorrichtung stets sauber halten. Press- und Rüstplatte (2) regelmässig reinigen und alle Materialrückstände entfernen. WARNUNG Beim Reinigen mit einem mit Wasser oder Lösungsmittel befeuchteten Tuch muss die Pressvorrichtung von der Stromversorgung getrennt sein. -
Seite 8: Temperaturregler Einstellen
Heisspressvorrichtung PT-100 Betriebsanleitung 3618 Seite 8 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Temperaturregler einstellen Die maximale Plattentemperatur, ab Werk auf 120 °C / 248 °F eingestellt, darf um höchstens ± 6 °C / ± 10.8 °F überschritten werden. Daher kann sie nur mit einem Präzisionstemperaturmessgerät eingestellt werden (siehe 1.3.1, Lieferbares Zubehör). -
Seite 9: Abbildungen
Heisspressvorrichtung PT-100 Betriebsanleitung 3618 Seite 9 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Abbildungen Legende: Spannbügel Rüstplatte Pressenoberteil Pressenunterteil Klemmfeder Einstellknopf Oberer Handgriff Typenschild Scharnierbolzen... - Seite 10 Heisspressvorrichtung PT-100 Betriebsanleitung 3618 Seite 10 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Legende: Montagegewinde Abdeckung...
-
Seite 11: Technische Daten
Aufheizzeit bis 120 °C / 248 °F [min] Stromverbrauch [W] 1 x 150 Spannung [V~] 230 (PT-100/8) bzw. 120 (PT-100/6) Abmessungen (L x B x H) [mm] [Zoll] 285 x 128 x 102 11 x 5 x 4 Nettogewicht [kg] [Pfund]... -
Seite 12: Zeichnungen
Heisspressvorrichtung PT-100 Betriebsanleitung 3618 Seite 12 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Zeichnungen Elektrischer Anschluss yellow-green / gelb-gruen / jaune-vert giallo-verde / amarillo-verde 150 W 230 V ~ blue / blau / bleu blu / azul Electric voltage brown / braun / brun Anschluss-Spannung marrone / marrón... -
Seite 13: Rüstplatte Mit Ersatzteilnummern
Heisspressvorrichtung PT-100 Betriebsanleitung 3618 Seite 13 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Rüstplatte mit Ersatzteilnummern A - A P – 0 684 100 P – 0686 000 N – 32 250 N – 17 747 P – 0 685 000... -
Seite 14: Montagezeichnung Und Ersatzteilnummern
Heisspressvorrichtung PT-100 Betriebsanleitung 3618 Seite 14 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Montagezeichnung und Ersatzteilnummern N – 17 147 P – 0 681 000 P – 0 899 000 P – 0 665 000 P – 0 663 000 P – 0 673 000 P –... -
Seite 15: Anhang
Checkliste vorbeugende Wartung Betriebsanleitung 3618 Heisspressvorrichtung PT-100 Anhang Seite 15 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Verantwortliche Personen: Maschinenführer Wartungstechniker Auszuführende Arbeit Durchführung Ersatzteilnummer (weitere Informationen und Referenznummern siehe Betriebsanleitung Nr. 3618) periodisch (monatlich) Bewertungskriterium täglich Bemerk. Reinigung Pressvorrichtung nach Gebrauch reinigen, abgelagerte Rückstände reinigen Kontrolle des Anschlusskabels Kabel und Stecker auf Defekte prüfen... -
Seite 16: Protokollblatt Vorbeugende Wartung
Protokollblatt vorbeugende Wartung Betriebsanleitung 3618 Heisspressvorrichtung PT-100 Anhang Seite 16 von 17 Ausgabe: 02/0310 Änderungen vorbehalten Maschinen-Typ: Maschinen-Nr.: Datum der Inbetriebnahme: Auszuführende Arbeiten – siehe Checkliste nächste ausgeführt nächste ausgeführt nächste ausgeführt nächste ausgeführt Kontrolle Visum Datum Kontrolle Visum Datum... - Seite 17 Änderungen vorbehalten Produkthaftpflicht / Bemerkungen zur Anwendung Wird die korrekte Auswahl und Anwendung der Habasit-Produkte nicht von einem autorisierten Habasit- Verkaufsspezialisten empfohlen, ist der Kunde für die korrekte Auswahl und Anwendung der Habasit- Produkte verantwortlich, einschliesslich des damit verbundenen Bereichs der Produktsicherheit. Alle Angaben / Informationen haben empfehlenden Charakter;...
