Habasit AG
Postfach, CH-4153 Reinach-Basel
Telefon
++41 61 715 15 15
Fax
++41 61 715 15 55
Autor:
PF/Nyk
Ausgabe:
03/0310
Ersetzt:
Ausgabe 02/0111

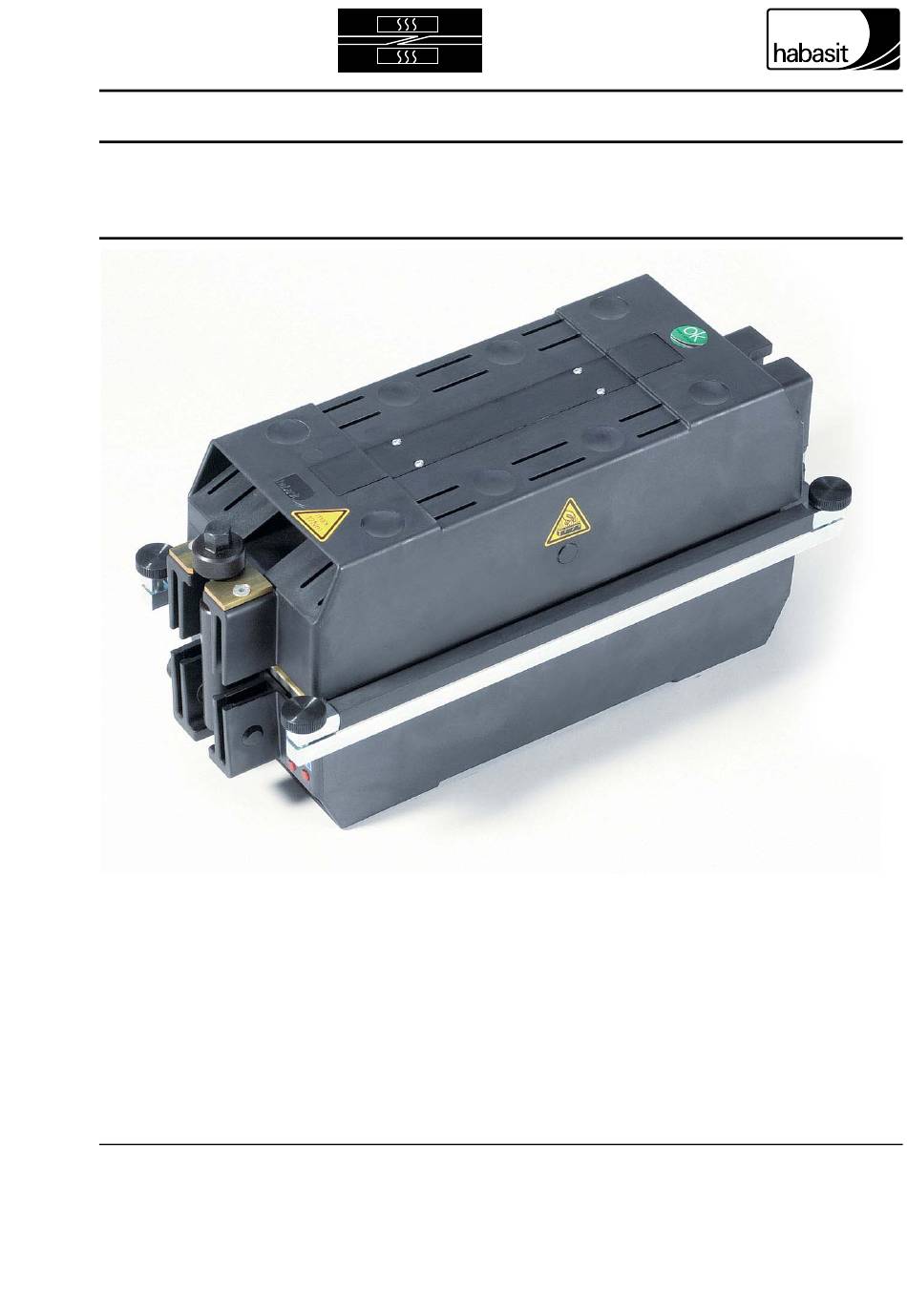

Heisspressvorrichtung PT-300
Die PT-300 ist eine Heisspressvorrichtung für das Endverbinden von Habasit
Riemen und Bändern bis zu einer Breite von 300 mm und einer Dicke von
8 mm mit dem Thermofix-Verfahren.
Die untere beheizte Pressplatte ist mit einer demontierbaren Rüstplatte mit
Klemmleisten für das sichere Fixieren der Bandenden ausgestattet. Der
Pressdruck wird mittels Gewindespindel und Drehmomentschlüssel erzeugt.
Die Heisspressvorrichtung PT-300 ist sowohl für den Werkstattgebrauch als
auch für die Vor-Ort-Installation geeignet.
Betriebsanleitung
3628
Seite 1 von 16
Änderungen vorbehalten
Werbung
Verwandte Anleitungen für Habasit PT-300
Inhaltszusammenfassung für Habasit PT-300
- Seite 1 Ersetzt: Ausgabe 02/0111 Heisspressvorrichtung PT-300 Die PT-300 ist eine Heisspressvorrichtung für das Endverbinden von Habasit Riemen und Bändern bis zu einer Breite von 300 mm und einer Dicke von 8 mm mit dem Thermofix-Verfahren. Die untere beheizte Pressplatte ist mit einer demontierbaren Rüstplatte mit Klemmleisten für das sichere Fixieren der Bandenden ausgestattet.
- Seite 2 Heisspressvorrichtung PT-300 Betriebsanleitung 3628 Seite 2 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Inhaltsverzeichnis: Allgemeine Informationen........................3 Einsatzbereich............................3 Wichtige Sicherheitsbegriffe ......................... 3 Lieferumfang ............................4 1.3.1 Lieferbares Zubehör..........................4 Bestellung von Zubehör/Ersatzteilen ....................5 Garantie ..............................5 Technische Beratung ..........................5 Funktionsweise ...........................
- Seite 3 Allgemeine Informationen Einsatzbereich Die Heisspressvorrichtung PT-300 ist speziell zum schnellen und sicheren Heisspressen von Habasit Antriebsriemen und Transportbändern bis zu 300 mm Breite (rechtwinkliger Schliff, 90°) respektive 250 mm Breite (75° schräg) und 200 mm Breite (60° schräg) im Thermofix-Verfahren entwickelt worden.
- Seite 4 Unter dieser Bezeichnung ist die Heisspressvorrichtung für 230V mit einem Netzkabel für die Schweiz ausgerüstet. PT-300/8: Unter dieser Bezeichnung ist die Heisspressvorrichtung für 230V mit einem Netzkabel mit Europäischem Anschlussstecker ausgerüstet. Lieferung: Heisspressvorrichtung PT-300 mit Betriebsanleitung in Kartonschachtel. Anzahl Bestell-Nr. PT-300 siehe oben Drehmomentschlüssel...
- Seite 5 WARNUNG Die Verwendung von Fremdteilen, die nicht die Spezifikationen von Habasit erfüllen, ist unzulässig. Habasit lehnt jegliche Haftung für Folgen durch Verwendung von Teilen ab, die nicht von Habasit stammen. Garantie Sämtliche Apparate unterliegen einer genauen Endkontrolle. Bei sachgemässer Handhabung gewähren wir eine einjährige Garantie auf Material- und Fertigungsfehler.
- Seite 6 Änderungen vorbehalten Funktionsweise Die Heisspressvorrichtung PT-300 arbeitet mit einer umschaltbaren, ab Werk voreingestellten Pressentemperatur von 100 °C oder 120 °C. Im Pressenunterteil (4) sind eine Heizplatte (13) und ein Temperaturfühler eingebaut. Die Rüstplatte (3) mit seitlich angebrachten Klemmleisten (5) ist auf der Heizplatte aufgeschraubt.
- Seite 7 Heisspressvorrichtung PT-300 Betriebsanleitung 3628 Seite 7 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Band/Riemen heisspressen Vorgehensweise: Thermofix-Leitfaden 3210 und individuelle Produktdatenblätter Gewindespindel (6) lösen und nach vorne klappen, Pressenoberteil (2) nach hinten auf den Scharnier- anschlag (12) zurückschwenken. Durch Herausziehen des unteren Scharnierbolzens (14) und Hochheben des Pressenoberteils (2) zusammen mit dem Scharnieranschlag (12) kann das Pressenoberteil (2) ganz auf die Rückseite geklappt werden.
- Seite 8 Heisspressvorrichtung PT-300 Betriebsanleitung 3628 Seite 8 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Service Wartung Heisspressvorrichtung stets sauber halten. Press- (1) und Rüstplatte (3) regelmässig reinigen und Materialrückstände entfernen. WARNUNG Zum Reinigen mittels Wasser oder einem mit Lösungsmittel angefeuchteten Tuch muss die Presse vom Stromnetz getrennt sein.
- Seite 9 Heisspressvorrichtung PT-300 Betriebsanleitung 3628 Seite 9 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Abbildungen Abb. 2: Presse geöffnet Pressplatte Pressenoberteil Rüstplatte Pressenunterteil Klemmleiste...
- Seite 10 Heisspressvorrichtung PT-300 Betriebsanleitung 3628 Seite 10 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Abb. 3: Presse vorn Gewindespindel Thermostatleuchte Temperaturschalter Solltemperaturleuchte Leistungsschild Abb. 4: Presse hinten Oberer Scharnierbolzen Heizplatte Scharnieranschlag Unterer Scharnierbolzen...
- Seite 11 Heisspressvorrichtung PT-300 Betriebsanleitung 3628 Seite 11 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Technische Daten Max. Band-/Riemenbreite [mm] [Zoll] bei 90° Endverbindungswinkel Max. Band-/Riemenbreite [mm] [Zoll] bei 75° Endverbindungswinkel Max. Band-/Riemenbreite [mm] [Zoll] bei 60° Endverbindungswinkel Max. Band-/Riemendicke [mm] [Zoll] 0.31 Max.
- Seite 12 Heisspressvorrichtung PT-300 Betriebsanleitung 3628 Seite 12 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Zeichnungen Elektrischer Anschluss 100°C 120°C 100°C 120°C Rüstplatte mit Ersatzteilnummern N - 265921 P - 0828001 P - 0827001 (2:1) N - 20660 N - 10700 P - 0826000...
- Seite 13 Heisspressvorrichtung PT-300 Betriebsanleitung 3628 Seite 13 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Montagezeichnung und Ersatzteilnummern P-0895000 N-260391 N-26038 P-0831000 N-21112 N-26623 P-0836001 N-17747 P-0823000 P-0819000 P-1363720 P-1364720 EURO P-1365720 N-21112 P-0830001 N-18030 P-0821000 P-0825000 P-0820000 N-17800 P-0822000 P-0835000 P-0879000 P-0816000...
- Seite 14 Checkliste vorbeugende Wartung Betriebsanleitung 3628 Heisspressvorrichtung PT-300 Anhang Seite 14 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Verantwortliche Personen: Maschinenführer Wartungspersonal Auszuführende Arbeiten Durchführung Ersatzteilnummer (für weitere Informationen und Referenznummern siehe Betriebsanleitung Nr. 3628) periodisch (monatlich) Bewertungskriterium täglich Bemerk. Reinigung Reinigen der Presse nach Gebrauch, Entfernen der abgelagerten Rückstände Kontrolle des Anschlusskabels Untersuchen von Kabel und Stecker auf Mängel...
- Seite 15 Berichtsbogen für die vorbeugende Wartung Betriebsanleitung 3628 Heisspressvorrichtung PT-300 Anhang Seite 15 von 16 Ausgabe: 03/0310 Änderungen vorbehalten Maschinen-Typ: Maschinen-Nr.: Datum der Inbetriebnahme: Auszuführende Massnahmen – siehe Checkliste nächste ausgeführt nächste ausgeführt nächste ausgeführt nächste ausgeführt Kontrolle Visum Kontrolle Visum...
- Seite 16 Änderungen vorbehalten Produkthaftpflicht / Bemerkungen zur Anwendung Wird die korrekte Auswahl und Anwendung der Habasit-Produkte nicht von einem autorisierten Habasit- Verkaufsspezialisten empfohlen, ist der Kunde für die korrekte Auswahl und Anwendung der Habasit- Produkte verantwortlich, einschliesslich des damit verbundenen Bereichs der Produktsicherheit. Alle Angaben / Informationen haben empfehlenden Charakter;...
