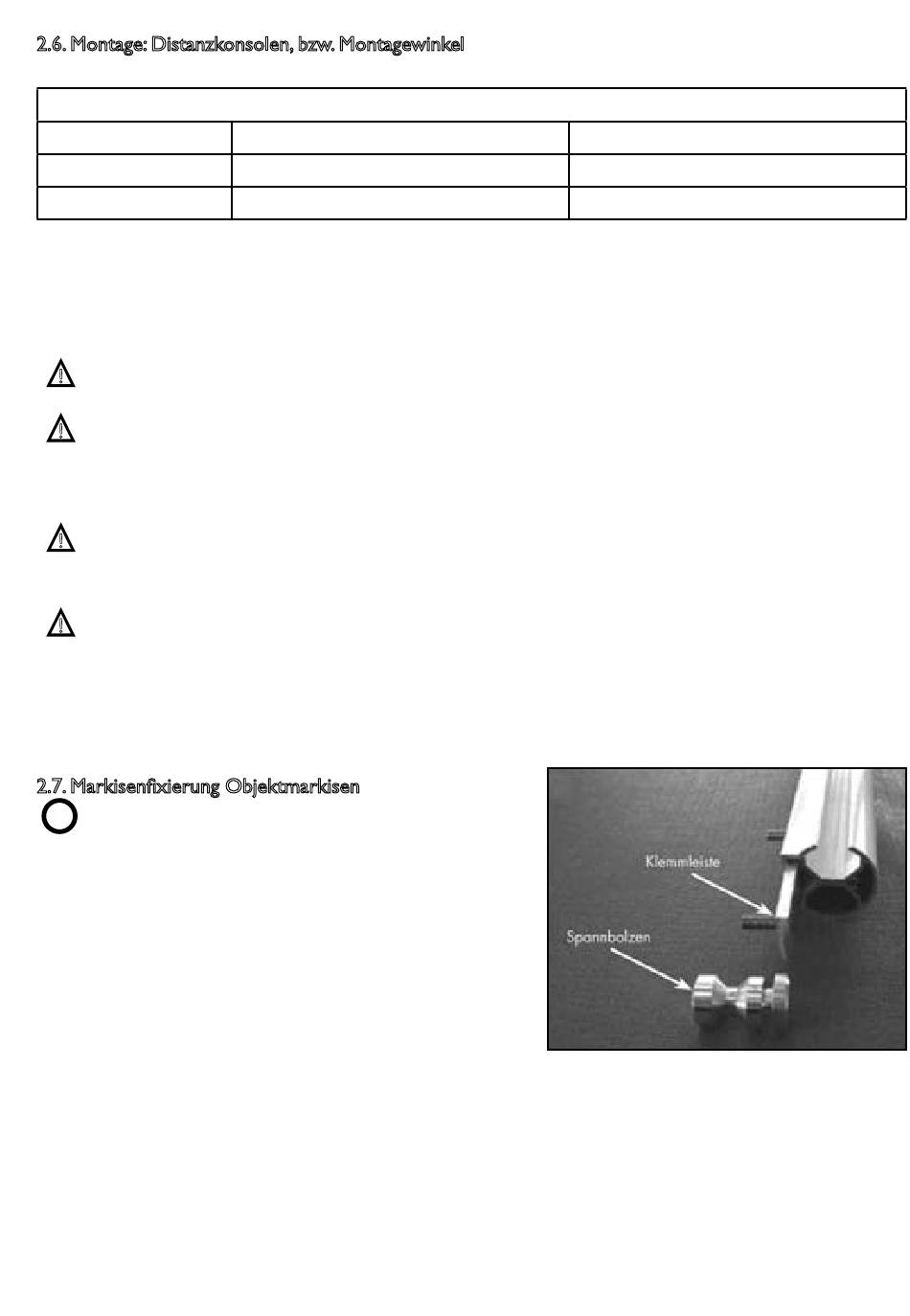

2.6. Montage: Distanzkonsolen, bzw. Montagewinkel
Positionen der Montagewinkel, bzw. Distanzkonsolen am Mauerwerk laut Tabelle festlegen.
Senkrecht
Markisolette
Lochabstände der Konsolen bzw. Winkel auf die ermittelten Befestigungspunkte übertragen. Richtigen
Bohrer je nach Untergrund wählen. Alle angezeichneten Löcher bohren.
Der Abstand von Oberkante Konsole bis Kastenunterkante muss mindestens 105 mm betragen.
!
Es bestehen Quetsch- und Scherbereiche an der Objektmarkise, z.B. zwischen Fallprofil, Fallarm
!
und Schiene bzw. Gehäuse und Fallprofil. Zum Schutz von Personen darf die Markise nur durch
einen Tastschalter mit Sicht auf die bewegenden Teile betätigt werden.
Die Fassadenmarkise ist als Regenschutz begrenzt einsetzbar. Die Einschränkungen in der
!
Benutzung sind in der Bedienungsanleitung definiert.
Auf eine ausgefahrene Markise wirken unterschiedliche Kräfte ein, wie z.B. Wind und Regen.
!
Diese Kräfte können recht stark sein und belasten direkt die Befestigungskonsolen. Prüfen Sie
deshalb vor der Montage die Tragfähigkeit des Befestigungsuntergrundes. Fahren Sie die
Objektmarkise bei heftigem Wind und starkem Regen ein.
2.7. Markisenfixierung Objektmarkisen
i
Zum Anheben der Markise ausreichend Personal
bereitstellen. Die Markisengewichte erreichen bis
zu 30 kg.
Führungsschienen montieren:
•
Klemmleiste (bei Montage- bzw. Laibungswinkel) bzw.
Spannbolzen (bei Distanzkonsole) in entsprechende
Nut der Führungsschiene einschieben.
Abstände Kastenende bis Bohrachse (Achsmaß)
Randseite
23 mm
23 mm
gekoppelte Seite bei Doppelanlagen
0 mm
0 mm
