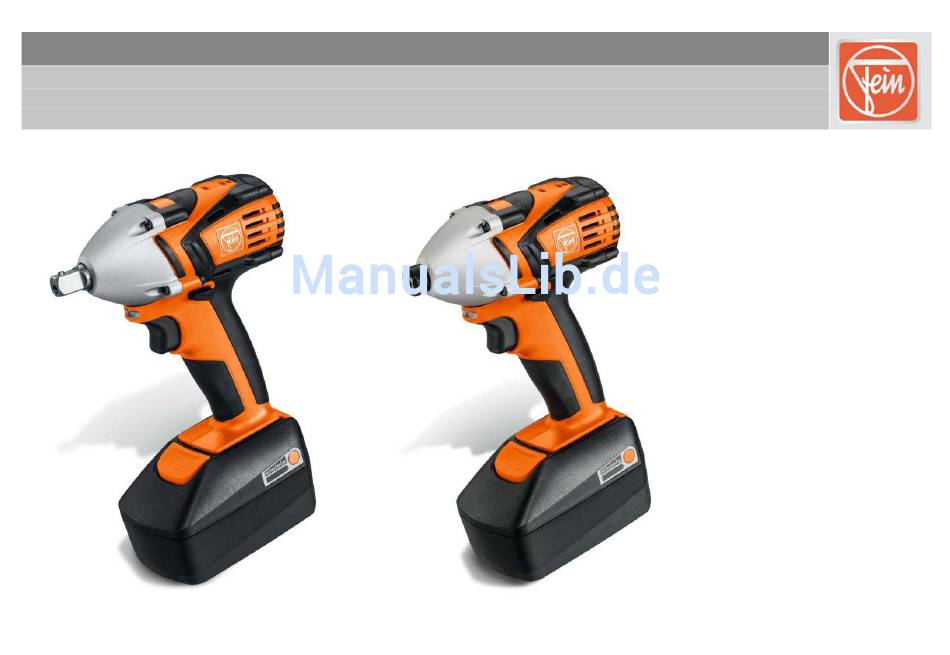

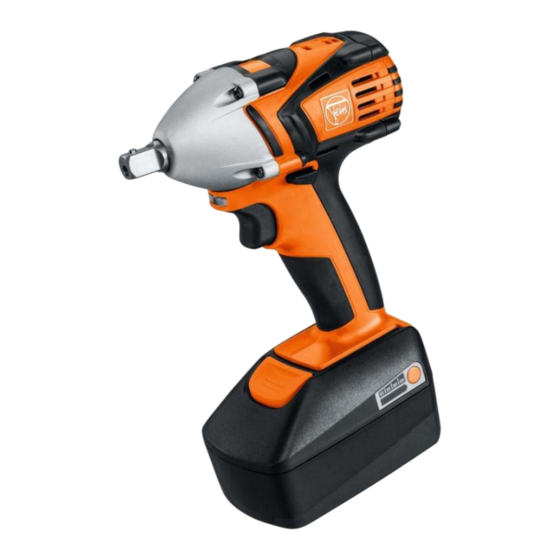

- Seite 1 ASCD 18-W2; ASCD 18-W4 Reparaturanleitung ASCD 18-W2 ASCD 18-W4 C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
-
Seite 2: Inhaltsverzeichnis
5. Benötigte Schmier- und Hilfsstoffe 6. Demontage 7. Montage 8. Störungssuche 9. Anschlussplan C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN... -
Seite 3: Beschriebene Gerätetypen
7 115 01 00 94 0 ASCD 18-W4 7 115 02 00 94 0 C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN... -
Seite 4: Technische Daten
Technische Daten Die vollständigen Technischen Daten finden Sie in der Betriebsanleitung des jeweiligen Geräts. Prüfdaten Die aktuellen Prüfdaten aller Geräte finden Sie im FEIN Extranet (Kundendienst → Reparaturhilfen). Schmierstoffe Die bei FEIN erhältlichen Schmierstoffe und Gebindegrößen finden Sie im FEIN Extranet (Kundendienst →... -
Seite 5: Hinweise Und Vorschriften
Für die bestimmungsgemäße Verwendung gilt das Geräte- und Produktsicherheitsgesetz. Außerhalb Deutschlands müssen die im jeweiligen Land gültigen Vorschriften eingehalten werden! C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN... -
Seite 6: Benötigte Werkzeuge
6 41 22 125 01 0 Schlitzschraubendreher Schlitzschraubendreher (klein) Sicherungsringzange (abgewinkelt) Lötkolben Drehmomentschlüssel C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN... -
Seite 7: Benötigte Schmier- Und Hilfsstoffe
0 40 101 0100 4 Werkzeugträger Fett 0 40 119 0500 7 Werkzeugträger C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN... -
Seite 8: Demontage
2. Die vier Schrauben (2) lösen und mit dem Deckel (3) abnehmen. - Torx T10 3. Die vier Schrauben (4) herausdrehen. - Kreuzschlitzschrauben- dreher C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN... -
Seite 9: Montage
2. Den Schalter (2), das Getriebe (3) und den Umschalter (4) aus dem Motorgehäuse nehmen. - Torx T10 C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN... - Seite 10 6. Demontage Motorgehäuse demontieren 1. Die acht Druckstücke (1) aus den Motorgehäuse-Hälften nehmen. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 11 2. Die Scheibe (2), die Feder (3) und die Hülse (3) abnehmen. - Sicherungsringzange (abgewinkelt) - Schlitzschraubendreher (klein) C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 11 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 12 Hierfür müssen die vier Schrauben am Getriebegehäuse gelöst werden. Anschließend kann das Getriebe aus dem Motorgehäuse herausgezogen werden. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 12 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 13 1. Die Scheibe (1) mit einem Schlitzschraubendreher aus dem Gehäuse entfernen. Werkzeug: - Schlitzschrauben- dreher C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 13 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 14 1. Die vier Spannfedern (1) der Bürstenhalter auf die vorgesehenen Einkerbungen (2) heben. Werkzeug: 2. Den Anker (3) vom Bürstenhalter-Set ziehen. - Montagehilfe C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 14 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 15 Schalter demontieren 1. Die zwei Kabel (1) vom Schalter ablöten. Werkzeug: - Lötkolben C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 15 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 16 Quetschgefahr durch große Anziehungskraft des Magneten! Bei der Demontage/Montage den Magnet ausschließlich am Außenring anfassen. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 16 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 17 3. Den Werkzeugträger (3) in das Getriebegehäuse schieben. 4. Das Innere (4) des Werkzeugträgers mit 1g Fett bestreichen. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 17 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 18 Quetschgefahr durch große Anziehungskraft des Magneten. Bei der Demontage/Montage den Magnet ausschließlich am Außenring anfassen. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 18 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 19 3. Das schwarze Kabel (4) vom Bürstenhalter-Set auf die Position M2 des Schalters auflöten. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 19 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 20 1. Die vier Spannfedern (1) der Bürstenhalter, mit dem Haken, auf die vorgesehenen Einkerbungen (2) heben. Werkzeug: - Montagehilfe C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 20 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 21 1. Die Bürsten nach außen drücken, um den Durchgang frei zu machen. Werkzeug: - Montagehilfe C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 21 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 22 7. Montage Getriebe montieren 1. Das Bürstenhalter-Set (1) auf dem Anker (2) positionieren. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 22 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 23 1. Die vier Spannfedern (1) vom Bürstenhalter-Set, mit dem Haken, auf die Kohlenbürsten zurück heben. Werkzeug: - Montagehilfe C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 23 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 24 7. Montage Motorgehäuse montieren 1. Die acht Druckstücke (1) in das Motorgehäuse einbauen. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 24 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 25 2. Den Schalter (2) in die Motorgehäuse-Hälfte einlegen. Die Kabelverlegung (3) beachten. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 25 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 26 2. Das Getriebe (2) zusammen mit dem Umschalter (3) in die Motorgehäuse-Hälfte einlegen. 3. Das Kabel (4), wie im Bild, verlegen. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 26 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 27 Wichtig: Die Nut (6), des Bürstenhalter-Sets, muss über die Erhöhung im Gehäuse (7) eingesetzt werden. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 27 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 28 1. Die Motorgehäuse-Hälfte (1) mit den sieben Schrauben verschrauben [0,7 Nm – 1,1 Nm]. Werkzeug: - Torx T10 - Drehmomentschlüssel C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 28 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 29 2. Den Deckel (2) aufstecken und mit den vier Schrauben (3) festschrauben [0,5 Nm – 0,8 Nm]. - Kreuzschlitzschrauben- dreher - Torx T10 - Drehmomentschlüssel C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 29 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 30 3. Die Scheibe (3) auf der Feder platzieren. 4. Den Sicherungsring (4) platzieren und einpressen. C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 30 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 31 Wenn die Maschine beim Funktionstest nicht anläuft besteht die Gefahr den Akku, durch Überlastung, zu zerstören (Kurzschluss), da der Motor durch falsche Montage blockiert ist! C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 31 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
-
Seite 32: Störungssuche
ASCD 18-W2; ASCD 18-W4 8. Störungssuche C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 32 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN... -
Seite 33: Anschlussplan
ASCD 18-W2; ASCD 18-W4 9. Anschlussplan C-SC_CSSM Version 1.0 2014-07-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 33 von 33 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
