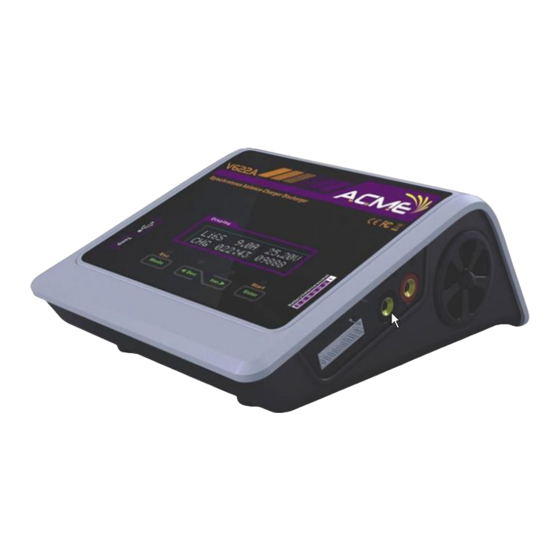

Kurzanleitung ACME V622A Ladegerät
Dies ist eine sinngemässe Übersetzung aus dem Englischen und basiert auf der Originalanleitung. Die englische
Bedienungsanleitung ist massgebend und verbindlich. Für Übersetzungsfehler übernehmen wir keine Haftung.
Technische Angaben
Eingangsspannung:
Ladestrom:
Ladeleistung:
Entladestrom:
Entladeleistung:
Balancer Strom:
Balancer Genauigkeit:
NiMH / NiCd:
Lithium (LiPo, LiIon, LiFe):
Bleiakku:
Gewicht:
Abmessungen:
Programme:
Bedienungselemente
[Mode/ESC]: Wahl der unterschiedlichen Modi, Rücksprung auf Hauptmenu, Unterbrechen
des Ladevorgangs.
[Inc] [Dec]:
Erhöhen bzw. Verringern von Werten, Durchblättern der Anzeige.
[Enter/Start]: Auswahl und Bestätigung, Starten des Lageprogramms durch Halten während
2 Sekunden.
Hauptmenu
© by epower
ACME V622A
11.0 ... 18.0V DC
0.1 ... 10.0A
max. 250W
0.1 ... 5.0A
max. 25W
max. 300mA
± 0.01V
bis 18 Zellen
bis 6 Zellen
bis 12 Zellen
610g
175 x 150 x 67mm
Laden, Entladen, Lagern, Zyklen,
Temperaturüberwachung (optional),
Datenauswertung via PC (optional)
Anzeige des Ladernamens und Selbsttest. Drücken Sie [Inc] bzw
[Dec] um zwischen den unten aufgeführten Anzeigen zu wechseln.
Mit [Enter/Start] wird das Entsprechende Submenu ausgewählt.
Grundeinstellungen
Lithium Akku Programme
NiMH Akku Programme
NiCd Akku Programme
Bleiakku Programme
Abspeichern von Einstellungen
Abrufen von zuvor abgespeicherten Einstellungen
V 1.0, 6.12.2010
1
Werbung
Verwandte Anleitungen für ACME V622A
Inhaltszusammenfassung für ACME V622A
- Seite 1 ACME V622A Kurzanleitung ACME V622A Ladegerät Dies ist eine sinngemässe Übersetzung aus dem Englischen und basiert auf der Originalanleitung. Die englische Bedienungsanleitung ist massgebend und verbindlich. Für Übersetzungsfehler übernehmen wir keine Haftung. Technische Angaben Eingangsspannung: 11.0 … 18.0V DC Ladestrom: 0.1 …...
- Seite 2 ACME V622A Grundeinstellung Wichtig: Vor dem ersten Laden ist die korrekte Einstellung des Laders vorzunehmen. Drücken Sie [Inc] bzw [Dec] um zwischen den unten aufgeführten Anzeigen zu wechseln. Durch [Enter/Start] beginnt der einzustellende Parameter zu blinken. Wählen Sie mit [Inc] / [Dec] den gewünschten Wert und bestätigen Sie Ihre Eingabe mit [Enter/Start].
- Seite 3 ACME V622A Lithium Programme (LiPo, LiIon, LiFe) Drücken Sie [Inc] bzw [Dec] um zwischen den unten aufgeführten Anzeigen zu wechseln. Durch [Enter/Start] beginnt der einzustellende Parameter zu blinken. Wählen Sie mit [Inc] / [Dec] den gewünschten Wert und bestätigen Sie Ihre Eingabe mit [Enter/Start].
-
Seite 4: Starten Des Ladevorgangs
ACME V622A Starten des Ladevorgangs Nach korrektem Einstellen der Ladeparameter (vgl. vorhergehende Seite) wird durch das Halten von [Enter/Start] während mindestens 2 Sekunden der Ladevorgang eingeleitet. Überprüfen Sie, ob die von Ihnen eingestellte Zellenzahl mit jener vom Lader automatisch ermittelten Zellenzahl übereinstimmt. Sind die angezeigten Zellenzahlen identisch können Sie... - Seite 5 ACME V622A NiMH, NiCd und Bleiakkus (Pb) Die Einstellungen erfolgen analog zu dem oben erwähnten Vorgehen. Für Details verweisen wir auf die englische Originalanleitung. Abspeichern und Abrufen von Einstellungen Das Ladegerät kann 10 Einstellungen von Akkus abspeichern und später wieder abgerufen werden.
-
Seite 6: Garantie
ACME V622A Fehlermeldungen Der Akku ist verpolt angeschlossen Verbindung zwischen Akku und Ladegerät wurde unterbrochen Kurzschluss am Ladeausgang Die Eingangsspannung (Autobatterie) ist unter der in den Grundeinstellung definierten Schwelle Die Spannung des Lithium Akkus ist nicht korrekt. Bitte überprüfen Sie die Einstellungen Interner Fehler des Ladegerätes...
