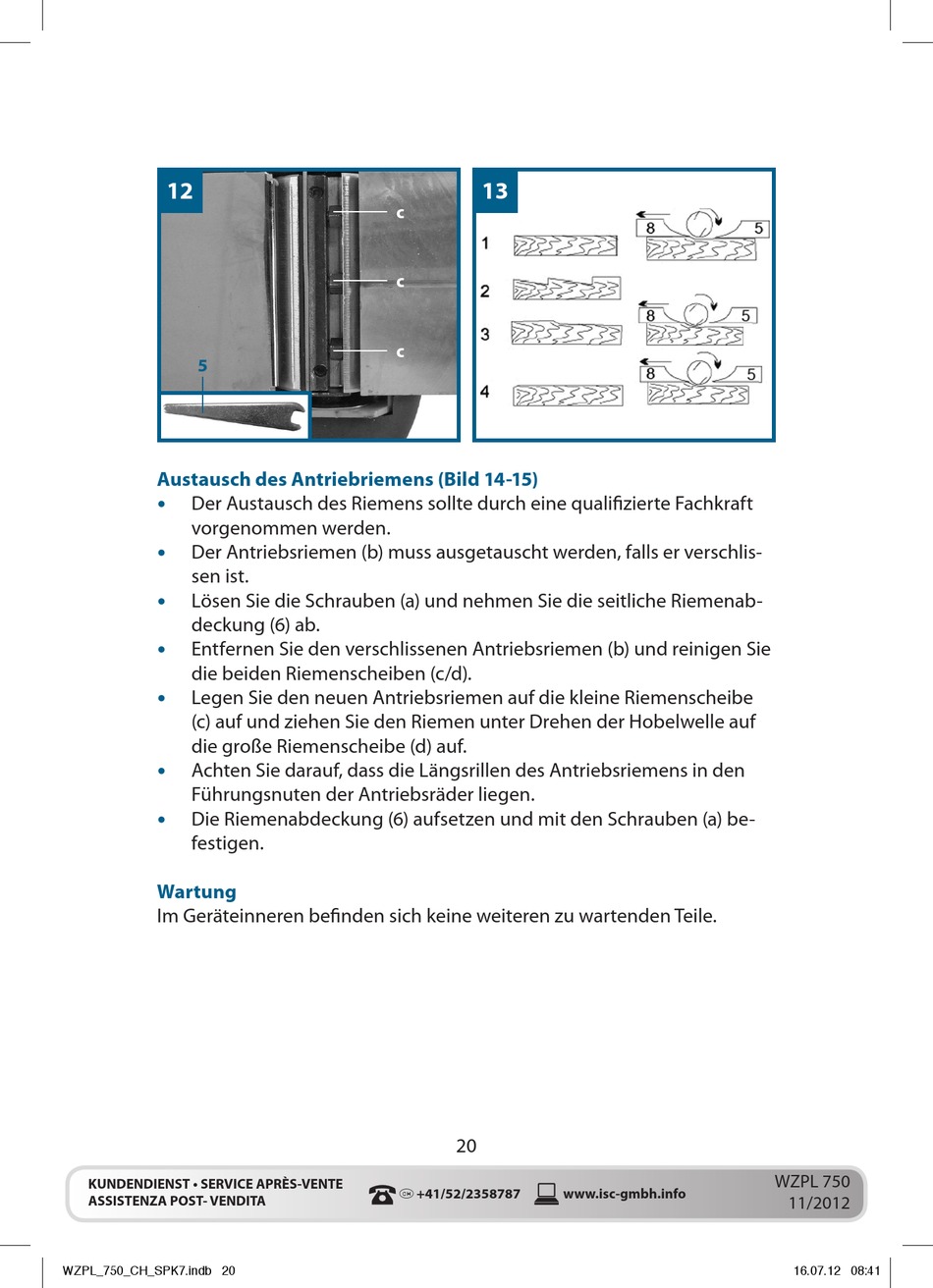

Austausch des Antriebriemens (Bild 14-15)
Der Austausch des Riemens sollte durch eine qualifizierte Fachkraft
•
vorgenommen werden.
• Der Antriebsriemen (b) muss ausgetauscht werden, falls er verschlis-
sen ist.
Lösen Sie die Schrauben (a) und nehmen Sie die seitliche Riemenab-
•
deckung (6) ab.
Entfernen Sie den verschlissenen Antriebsriemen (b) und reinigen Sie
•
die beiden Riemenscheiben (c/d).
Legen Sie den neuen Antriebsriemen auf die kleine Riemenscheibe
•
(c) auf und ziehen Sie den Riemen unter Drehen der Hobelwelle auf
die große Riemenscheibe (d) auf.
Achten Sie darauf, dass die Längsrillen des Antriebsriemens in den
•
Führungsnuten der Antriebsräder liegen.
Die Riemenabdeckung (6) aufsetzen und mit den Schrauben (a) be-
•
festigen.
Wartung
Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.
