Inhaltszusammenfassung für Workzone 800 W

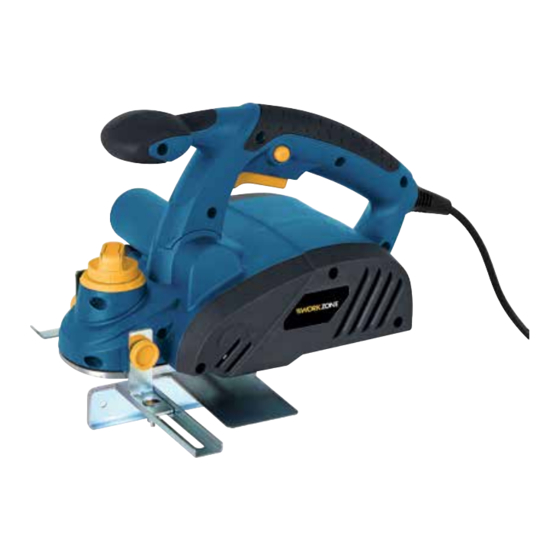

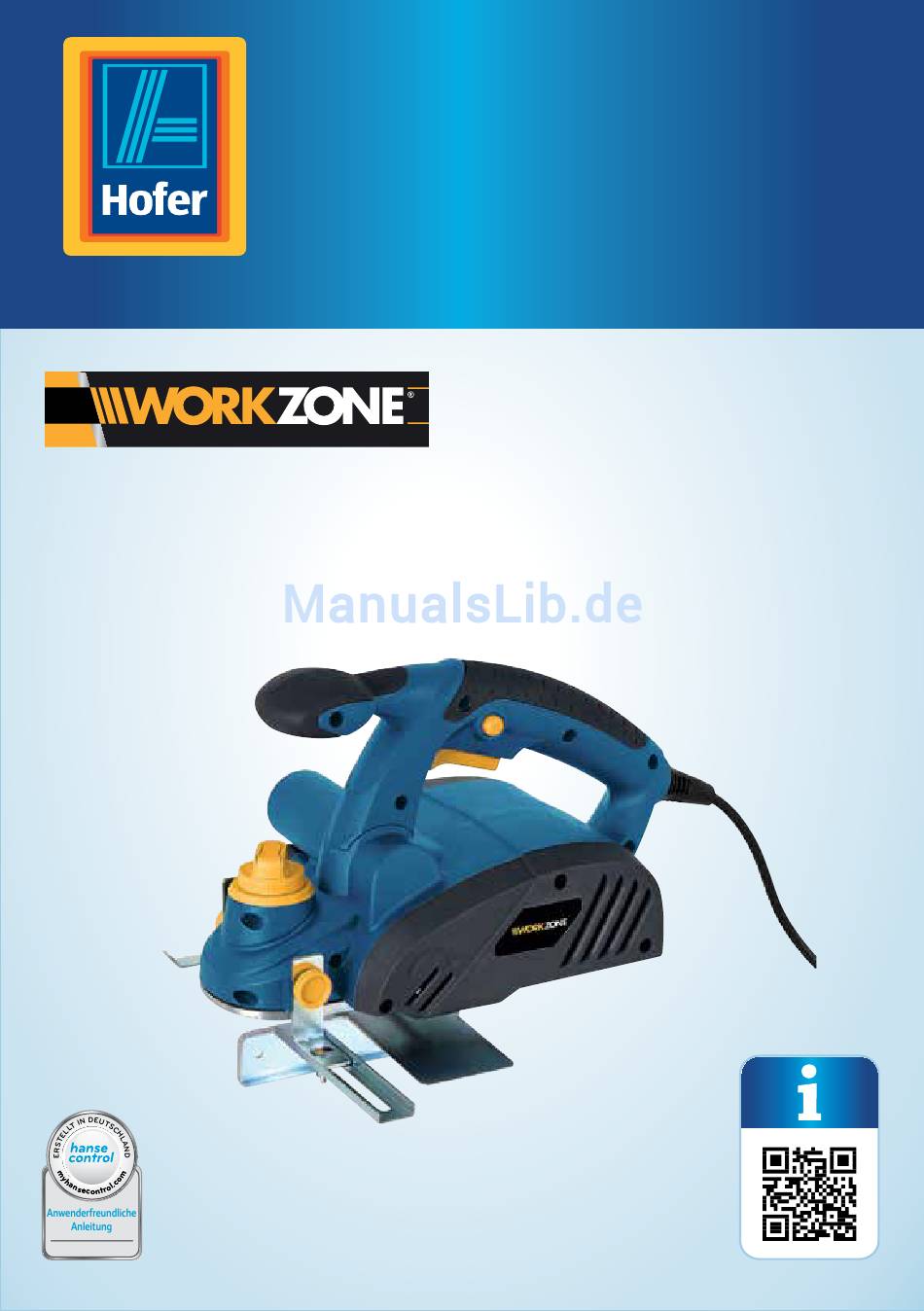

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. ELEKTROHOBEL 800 W Original-Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Restrisiken ................9 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..10 Ergänzende Sicherheitshinweise ..........14 Elektrohobel und Lieferumfang prüfen ......16 Vor dem Gebrauch ............. -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Handgriff Zusatzgriff Ein- /Ausschalter Spantiefeneinstellung Spanauswurf Vordere Hobelsohle Gabelschlüssel für Hobelmesser-Wechsel Hintere Hobelsohle Maschinenständer Sicherheitsschalter Gehäusedeckel Parallelanschlag Tiefenanschlag Staubfangbehälter Maßband 3 m Rändelschrauben zur Befestigung von Parallel- und Tiefenschlag Große Riemenscheibe Zahnriemen Kleine Riemenscheibe V-Nut zum Anfasen Messerwelle Hobelmesser, 2× Hartmetall-Hobelmesser, 2×... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Elektrohobel 800 W (im Folgenden nur Elektrohobel genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Elektrohobel verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 8: Sicherheit
Sicherheit Tragen Sie Gehörschutz. Tragen Sie bei langen Haaren ein Haarnetz oder eine Mütze. Tragen Sie geeignete Schutzhandschuhe. Das Intertek-Siegel bestätigt, dass der Elektrohobel bei bestimmungsgemäßem Gebrauch sicher ist. Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG). -
Seite 9: Restrisiken
Sicherheit • Verwendung von Zubehör und Ersatzteilen, die nicht für den Elektrohobel bestimmt sind; • Veränderungen am Elektrohobel; • Reparatur des Elektrohobels durch einen anderen als den Hersteller oder eine Fachkraft; • Gewerbliche, handwerkliche oder industrielle Nutzung des Elektrohobels; • Bedienung oder Wartung des Elektrohobels durch Personen, die mit dem Umgang mit dem Elektrohobel nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. -
Seite 10: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). - Seite 11 Sicherheit d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind.
-
Seite 12: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. - Seite 13 Sicherheit d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
-
Seite 14: Ergänzende Sicherheitshinweise
Sicherheit Ergänzende Sicherheitshinweise Zusätzliche Sicherheitshinweise für den Elektrohobel – Hobeln • Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da die Messerwelle das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. •... -
Seite 15: Gefährdungen Im Betrieb
Sicherheit • Essen, trinken und Rauchen Sie nicht während der Arbeit. Bevor Sie essen, trinken oder rauchen, müssen Sie sich reinigen. Lassen Sie kein Essen oder Getränke offen stehen, da die Gefahr der Staubablagerung besteht. • Verwenden Sie ausschließlich passende und scharfe Hobelmesser. Verschlissene, abgenutzte oder stumpfe Hobelmesser stellen eine zusätzliche Unfallgefahr dar, da sich der Elektrohobel schlechter führen lässt. -
Seite 16: Elektrohobel Und Lieferumfang Prüfen
Elektrohobel und Lieferumfang prüfen Elektrohobel und Lieferumfang prüfen 1. Heben Sie den Elektrohobel mit beiden Händen aus der Verpackung. 2. Stellen Sie den Elektrohobel auf einen ebenen und stabilen Untergrund, z. B. eine Werkbank. 3. Kontrollieren Sie, ob der Elektrohobel oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Elektrohobel nicht. -
Seite 17: Grundfunktionen
Grundfunktionen Grundfunktionen Fremdabsaugung verwenden Beachten Sie folgende Hinweise, wenn Sie eine Fremdabsaugung verwenden: − Für eine optimale Absaugung des Staubes und der Späne können Sie den Elektrohobel an eine Staubabsauganlage oder einen Staubsauger anschließen. − Stecken Sie einen geeigneten Absaugschlauch (nicht im Lieferumfang enthalten) in den Spanauswurf . -
Seite 18: Falztiefe Einstellen
Gebrauch Falztiefe einstellen Verwenden Sie den Tiefenanschlag zusätzlich zum Parallelanschlag, wenn Sie Falze herstellen möchten. auf der Spanauswurfseite (siehe Abb. C). 1. Lösen Sie die Rändelschraube 2. Stellen Sie die gewünschte Falztiefe mit dem Tiefenanschlag ein. Den eingestellten Wert lesen Sie an der Skala ab. Einstellbereich: 0–8 mm. 3. -
Seite 19: Falzen
Verschleißteile wechseln 3. Setzen Sie den Elektrohobel mit dem vorderen Teil der Hobelsohle auf die Werkstückkante, die Sie anfasen möchten. 4. Führen Sie den Elektrohobel an der Werkstückkante entlang. Achten Sie dabei auf konstante Winkellage (45°) und gleichmäßigen Vorschub. Falzen Das Herstellen von Falzen kann beispielsweise bei der Reparatur von Tür- und Fensterrahmen hilfreich sein. -
Seite 20: Antriebsriemen Wechseln
Wartung und Pflege Antriebsriemen wechseln Die Messerwelle wird mit einem Zahnriemen angetrieben, der bei nachlassender Spannung oder Bruch gewechselt werden muss. Wenden Sie sich an unseren Service, wenn Sie einen neuen Zahnriemen für Ihren Elektrohobel benötigen. 1. Entfernen Sie den Gehäusedeckel mit einem Kreuzschlitzschraubendreher (siehe Abb. -
Seite 21: Fehlersuche
Fehlersuche Lagerung 1. Reinigen Sie den Elektrohobel vor dem Lagern gründlich (siehe Abschnitt „Reinigen“). 2. Bewahren Sie den sauberen Elektrohobel und das Zubehör möglichst in der Originalverpackung auf. Der Lagerraum sollte für Kinder unzugänglich sein und die Temperatur zwischen 5 und 30 °C liegen. Fehlersuche Problem Mögliche Ursache... -
Seite 22: Technische Daten
Technische Daten Technische Daten Modell: M1B-KT-01-822 Betriebsspannung: 230 V ~, 50 Hz Leistung: 800 W Schutzklasse: Gewicht: 3,2 kg Leerlaufdrehzahl:: 16.000 min Hobelmesserbreite: max. 82 mm Spanabnahme:: max. 2 mm Falztiefe: max. 8 mm Artikelnummer: 55098 Geräusch-/Vibrationsinformation Geräuschemissionswerte Gemessen gemäß DIN EN 61029. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich... - Seite 23 Geräusch-/Vibrationsinformation ACHTUNG! Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in DIN EN 61029 genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der tatsächliche Schwingungsemissionswert kann, wie folgt beschrieben, durch die Art der Anwendung abweichen: Zustand der Elektrohobel bzw.
-
Seite 24: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Elektrohobel entsorgen Entsorgen Sie den Elektrohobel entsprechend der in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. -
Seite 25: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 27 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA KUNDENDIENST 55098 0043 6246 72091-60 service@walter-werkzeuge.com JAHRE MODELL: GARANTIE M1B-KT01-822 12/2016...
