Bedienelemente, Anzeigen und Ports

RJ45-Buchse
1
LED - RJ45-Aktivität
2
LED - RJ45-Link
3
Optischer Port
4
(SFP)
LED - optische
5
Aktivität
LED - optischer Link
6
USB-Port
7
LCD-Farbdisplay
8
SignalTEK NT
Bedienungsanleitung

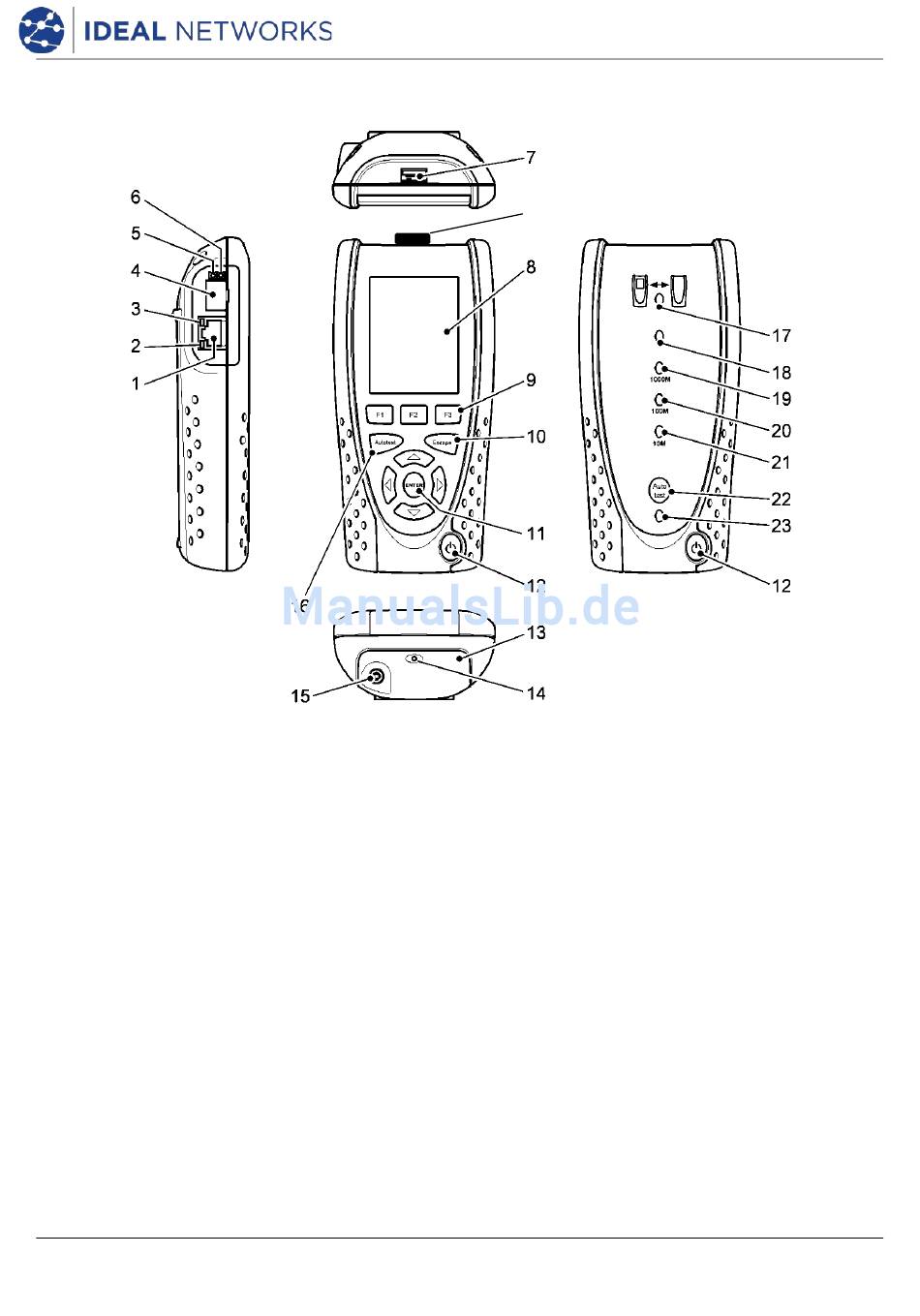

Abb. 4
Funktionstasten F1 bis F3
9
Escape-Taste
10
Cursor- und ENTER-Tasten
11
EIN-/AUS-Taste
12
Akkumodul
13
LED - Ladegerät
14
Gleichstromanschluss (DC-
15
Eingang)
Autotest-Taste
16
24
17 LED - Link
18 LED – Status
19 LED - 1000 Mb/s
Übertragungsrate
20 LED - 100 Mb/s
Übertragungsrate
21 LED - 10 Mb/s
Übertragungsrate
22 Remote-Autotest-Taste
23 Leistungs-LED
24 Wi-Fi-Adapter (WLAN)
