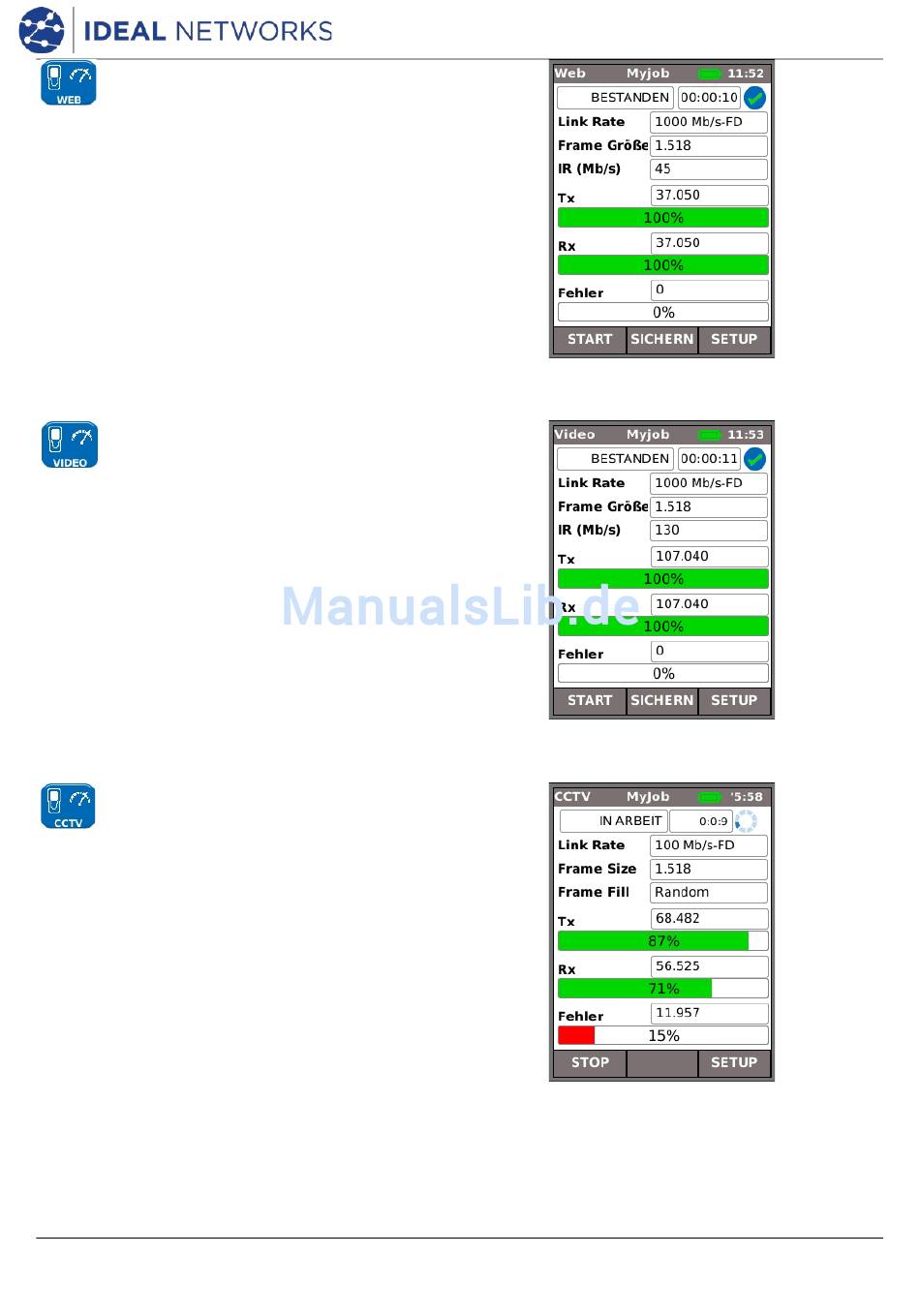

Abb. 50 zeigt den Ergebnisbildschirm eines erfolgreichen Web-
Tests. Frame-Größe und Frame-Füllung sind festgelegt und nur
zur Information angegeben. Die Informationsrate IR (Mbit/s) ist
variabel und von der Anzahl von Sitzungen abhängig, die Sie im
Setup festgelegt haben. Tx gibt die Anzahl übertragener Frames
an und die grüne Anzeigeleiste bestätigt, dass 100 % der Frames
gesendet wurden. Rx gibt die Anzahl empfangener Frames an
und die entsprechende grüne Anzeigeleiste bestätigt, dass 100 %
der gesendeten Frames
übertragenen Frames empfangen wurden, ist der Fehler-Wert 0
und die entsprechende Anzeigeleiste bleibt weiß und gibt 0% an.
Da die Fehleranzahl nicht den im SETUP festgelegten Wert
überschreitet, gilt der Test als BESTANDEN.

Video

Abb. 51 zeigt den Ergebnisbildschirm eines erfolgreichen Video-
Tests. Frame-Größe und Frame-Füllung sind festgelegt und nur
zur Information angegeben. Die Informationsrate IR (Mbit/s) ist
variabel und von der Anzahl der eingegebenen Streams und der
Definition (SD – Standard, HD – Hoch) abhängig, die Sie im Setup
festgelegt haben. Tx gibt die Anzahl übertragener Frames an
und die grüne Anzeigeleiste bestätigt, dass 100 % der Frames
gesendet wurden. Rx gibt die Anzahl empfangener Frames an
und die entsprechende grüne Anzeigeleiste bestätigt, dass 100 %
der gesendeten Frames
übertragenen Frames empfangen wurden, ist der Fehler-Wert 0
und die entsprechende Anzeigeleiste bleibt weiß und gibt 0% an.
Da die Fehleranzahl nicht den im SETUP festgelegten Wert
überschreitet, gilt der Test als BESTANDEN.

CCTV

Abb. 52 zeigt einen laufenden CCTV-Performance-Test. Frame-
Größe und Frame-Füllung
Information angegeben. Die Informationsrate IR (Mbit/s) ist
variabel und von der Auflösung (VGA / 720p / 1080p / 3MP /
5Mp), dem CODEC (H.264 / MJPEG) und der Anzahl der
Kameras abhängig, die Sie im Setup festgelegt haben. Tx zeigt,
dass bisher 72.371 Frames übertragen wurden. Das sind 92 %
aller Frames, die in diesem Test gesendet werden müssen. Rx
zeigt, dass nur 62.405 der gesendeten Frames empfangen
wurden (79 % der bisher insgesamt gesendeten Frames). Fehler
gibt die Anzahl der Frame-Fehler (nicht zurückgesandten
Frames) an (ca. 12 %)
Wenn die Anzahl der Frame-Fehler größer/gleich dem im Setup
festgelegten Schwellenwert (Frames) ist, gilt der Test als
fehlgeschlagen.
SignalTEK NT
Bedienungsanleitung
empfangen wurden.
empfangen wurden.
sind festgelegt und
Da alle
Da alle
nur zur
Abb. 50
Abb. 51
Abb. 52
