Beschreibung des Testmenüs - Kabelmodus

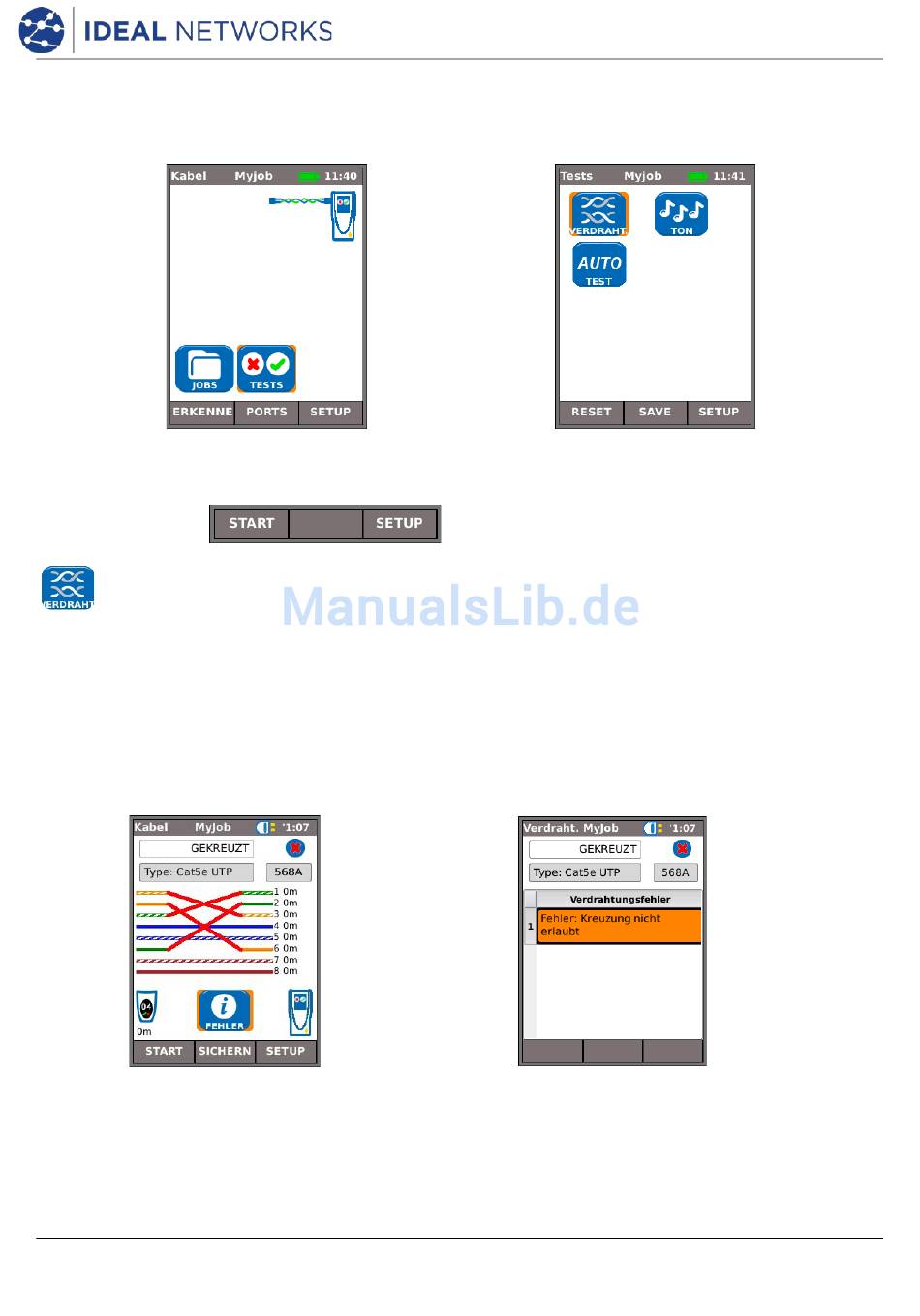

Wenn das Symbol TESTS im Kabel-Ausgangsdisplay gewählt wird, Abb. 18, werden die verfügbaren
Tests eingeblendet - Abb. 19.
Abb. 18 Abb. 19
Nachdem einer der drei verfügbaren Tests im Menü gewählt wurde, werden die Softkeys START und
SETUP eingeblendet.

Verdraht.

Wenn der Softkey START (F1) gedrückt wird, wird ein Verdraht.-Test an dem an den RJ45-Port des
Testgeräts angeschlossenen Kabel durchgeführt. Für den Test werden die Einstellungen verwendet, die
im Setup-Menü bereits voreingestellt wurden. SETUP>TESTS>VERDRAHT.TEST>VERDRAHT.
Nach dem Test zeigt das Display eine grafische Ergebnisauswertung (Abb. 20) und die Entfernung zur
Störung oder die Länge des Kabels an. Zudem wird ein FEHLER-Symbol angezeigt und es erscheint der
Softkey SICHERN. Das FEHLER-Symbol wählen. Das Display listet daraufhin die festgestellten Fehler auf
Abb. 21.
Abb. 21
Abb. 20
