IDEAL NETWORKS SignalTEK NT Bedienungsanleitung Seite 21

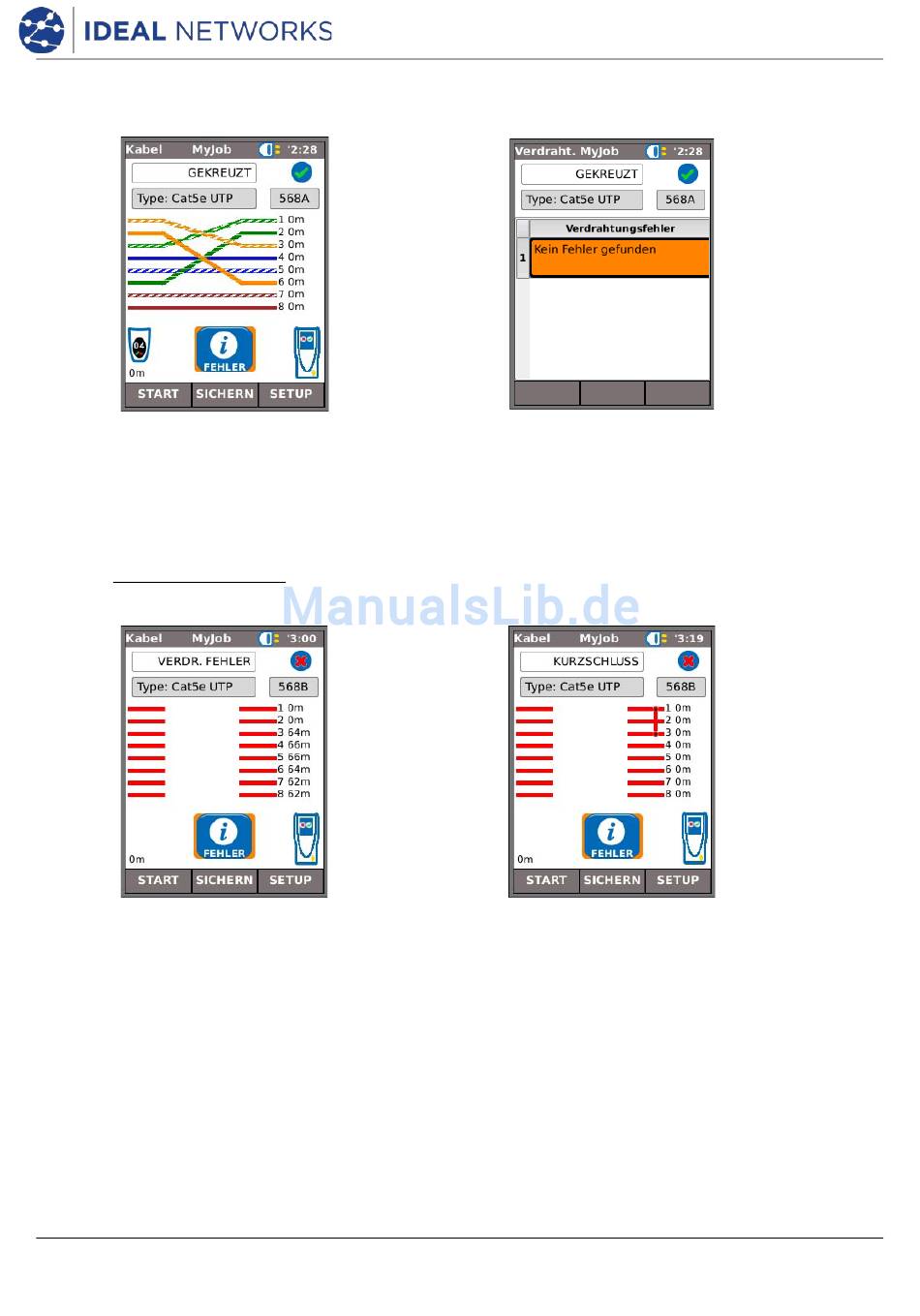

Im Beispiel des Verdraht.Tests oben würden, wenn die Option „Kreuzung erlaubt" in den SETUP-
Optionen für Verdraht. markiert wurde, die Ergebnisse wie in Abb. 22 und Abb. 23 angezeigt..
Abb. 23
Abb. 22
Die Verdraht.Tests können ohne Abschluss – offen, oder mit einer aktiven Remote-Terminierung –
durchgeführt werden. Bei einer Terminierung wird ein Bild eines aktiven Remote im Display angezeigt
und der Remote-Typ identifiziert. Nach einem Test wird die Kabellänge angezeigt (bis zu 100m).
Bei einer offenen Terminierung können folgende mögliche Fehler erkannt werden:
Abb. 24 Offener Kreislauf nach Paar Abb. 25 Kurzschluss nach Pin
