Stack ST200 Kurzanleitung Seite 2

Zündsystem

Kontaktzündsysteme

HEI Systeme

Magnetzündung

MSD

Magnetzündung CD (2-Takt)

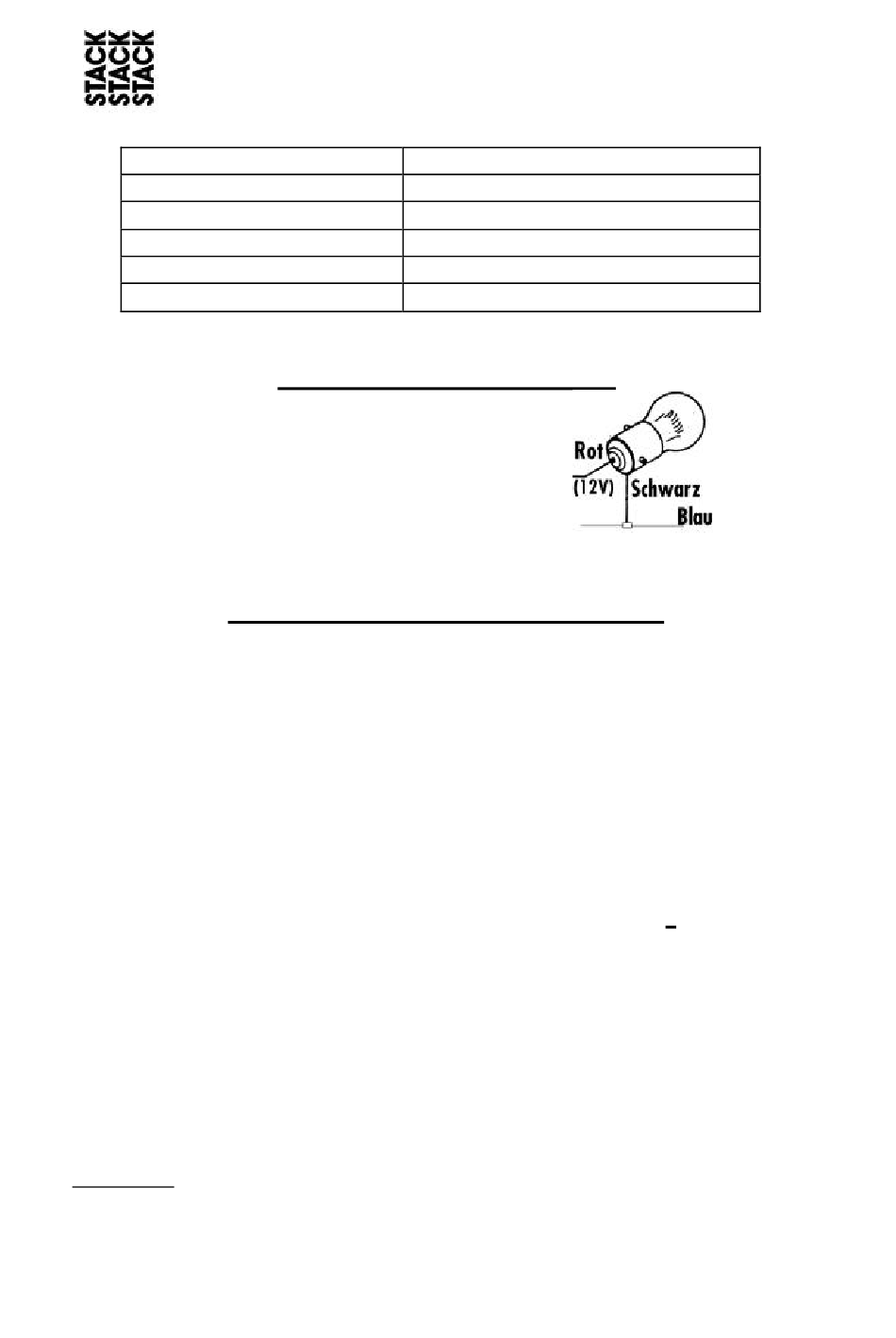

Das schwarze Massekabel der Schaltlampe mit

dem blauen Schalter-Anschlußkabel des

Drehzahlmessers verbinden und das rote Plus-

Kabel der Schaltlampe an eine 12V-

Stromversorgung (z.B. Pluskabel vom

Zündschloß/Hauptschalter) anschließen.

Einstellen der Zylinderzahl (ACHTUNG: Wichtig!)

Der Drehzahlmesser wird ab Werk in einer Demonstrationseinstellung geliefert. Vor

Inbetriebnahme muss daher die korrekte Zylinderzahl eingestellt werden, da sich die

Anzeigenadel sonst automatisch auf und ab bewegt.

Stellen Sie die Zylinderzahl wie folgt ein:

Halten Sie den Schalter gedrückt und schalten Sie die Stromversorgung des

Drehzahlmessers ein.

Lassen Sie den Schalter los, wenn die Anzeigenadel wieder auf dem

Anschlagstift aufliegt.

Sofort wieder den Schalter drücken, um die Anzahl der Zylinder einzustellen –

die Nadel zeigt die eingestellte Zylinderzahl an.

Beispiel: Drücken Sie 4-mal für 4 Zylinder (Nadel zeigt auf 4 000

Umdrehungen)

Wenn Sie die gewünschte Zylinderzahl eingestellt haben, warten Sie 3

Sekunden. Der Drehzahlmesser verlässt den Programmiermodus und arbeitet

von jetzt an mit der eingegebenen Einstellung.

Die Einstellung bleibt beim Ausschalten des Gerätes erhalten.

Um die Einstellung zu überprüfen, wiederholen Sie einfach die Schritte 1 und 2;

die Nadel zeigt dann die eingestellte Zylinderzahl an. Nach 3 Sekunden kehrt

das Gerät wieder zum normalen Betriebsmodus zurück.

Bemerkung:

Für 2-Takt-Zündanlagen müssen Sie die doppelte Zylinderanzahl eingeben.

ST200 Clubman Drehzahlmesser – Anleitung deutsch

Seite 2

Anschluß (oranges Kabel)

Negativpol der Spule (Niederspannung)

Erdungsschalter-Anschluß (Magnetseite)

Drehzahlsignalausgang

HT-Fühler (ST697) verwenden

Anschließen der Schaltlampe (optional)
