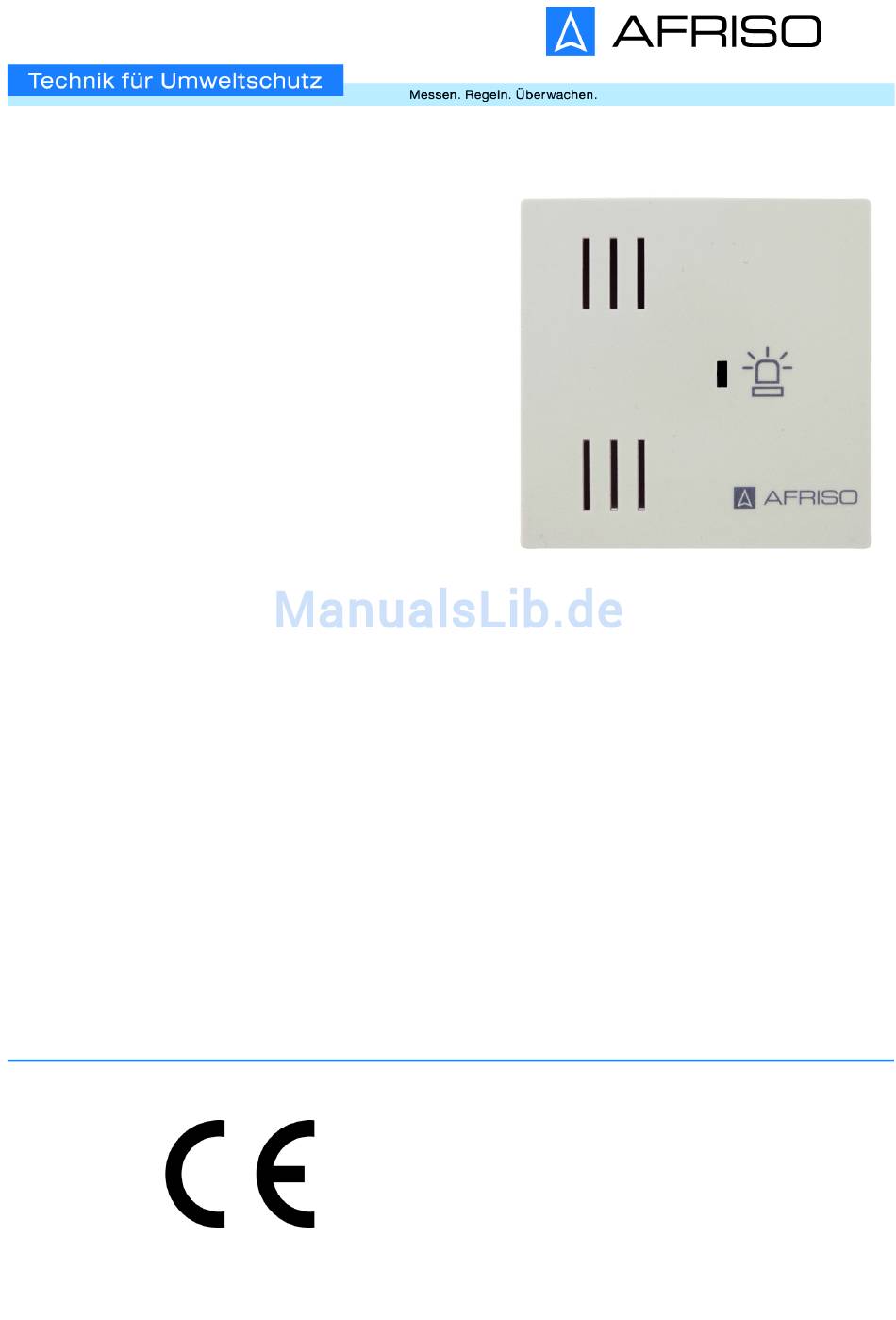

- Seite 1 Betriebsanleitung Innenraumsirene AIS 10 PRO Copyright 2017 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 07.2017.0 www.afriso.com ID: 900.000.0877...
- Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt die Innenraumsirene AIS 10 PRO (im Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben.
-
Seite 3: Informationen Zur Sicherheit
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig- nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs- situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter- teilt. HINWEIS HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam, die bei Nichtbeachtung Sachschäden zur Folge haben kann. Innenraumsirene AIS 10 PRO... - Seite 4 Vorhersehbare Fehlanwendung Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke nicht angewendet werden: • In Feuchträumen • Explosionsgefährdete Umgebung - Bei Betrieb in explosionsgefährdeten Bereichen kann Funkenbildung zu Verpuffungen, Brand oder Explosionen führen. Innenraumsirene AIS 10 PRO...
- Seite 5 Gefährdungen auftreten können, die nicht direkt vom Produkt ausge- hen. Veränderungen am Produkt Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände- rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind. Innenraumsirene AIS 10 PRO...
-
Seite 6: Transport Und Lagerung
Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. Innenraumsirene AIS 10 PRO... -
Seite 7: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Übersicht A. Netzstecker B. Lüftungsschlitze C. LED (grün/gelb/rot) D. LRN-Taste Abbildung 1: Übersicht Innenraumsirene Abmessungen Abbildung 2: Abmessungen in mm Innenraumsirene AIS 10 PRO... - Seite 8 Produktbeschreibung Funktion Die Innenraumsirene AIS 10 PRO kann mit anderen AFRISO-EnOcean®- Produkten als modulare Alarmanlage verwendet werden. An die Innenraum- sirene AIS 10 PRO können bis zu 20 der folgenden AFRISO-EnOcean®- Produkte angelernt werden: • Mechanischer Wassersensor eco • Konduktiver Wassersensor con •...
- Seite 9 Wenn der Alarm auch in andere Etagen übertragen werden soll, können mehrere Innenraumsirenen miteinander verbunden werden. Darüber hinaus überwacht das Produkt die Netzspannung. Wenn die Netz- spannung ausfällt, wird eine Warnmeldung gesendet. Sobald die Netzspan- nung anliegt, ist das Produkt betriebsbereit und die grüne LED leuchtet. Innenraumsirene AIS 10 PRO...
- Seite 10 Beispiel 2 Das Produkt ist im scharf oder unscharf geschalteten Zustand. Wenn ein AFRISO Wassersensor oder ein AFRISO Rauchmelder an das Produkt angelernt ist und einer dieser Sensoren in den Alarmzustand wechselt, sen- det der entsprechende Sensor ein EnOcean®-Datentelegramm an das Pro- dukt.
- Seite 11 0-95% r.F., nicht kondensierend Spannungsversorgung Nennspannung AC 100-240V, ±10%, 50-60 Hz Nennleistung maximal 2,5 VA Elektrische Sicherheit Schutzklasse II (EN 60730-1) Schutzart IP 20 (EN 60529) Wirkungsweise Typ 1 Verschmutzungsgrad PD II Bemessungsstoßspannung 2500V Temperatur für die Kugeldruckprüfung +75/+100°C Innenraumsirene AIS 10 PRO...
- Seite 12 EN 301489-3:V1.6.1 EN 301489-1:V1.9.2 EN 300220-1:V2.4.1 EN 300220-2:V2.4.1 EN 60950-1:2006+A11:2009 +A1:2010+A12:2011+A2:2013 EN 62479:2010 Ökodesign-Richtlinie 2009/125/EG Einsatzort Innenräume EnOcean®-Funk Frequenz 868,3 MHz Sendeleistung Maximal 10 mW Reichweite Siehe Kapitel "Informationen zu EnOcean®-Funk" EnOcean®- Equipment Profile Generic Profile (GP) Innenraumsirene AIS 10 PRO...
-
Seite 13: Montage
Montageplan mit den einzelnen Montageorten. Beschriften Sie dann die einzelnen Produkte mit einer Nummer oder der Bezeichnung des Montageortes entsprechend dem Montageplan, um Verwechslungen zu vermeiden. Produkt montieren Verwenden Sie das Produkt nur in Schutzkontakt-Steckdosen. Innenraumsirene AIS 10 PRO... - Seite 14 1 Sekunde mit 2Hz. 4. Das Produkt wechselt zurück in den LRN-Modus. 5. Wiederholen Sie den Vorgang 1-4, bis alle Sensoren am Produkt einge- lernt sind. 6. Nach 30 Sekunden wechselt das Produkt zurück in den Betriebsmodus. Innenraumsirene AIS 10 PRO...
- Seite 15 2. Drücken Sie die LRN-Taste des Produkts (<1 Sekunde) um die Repea- ter-Funktion zu wechseln. - Anhand der Blinkfolge und der Farbe der LED lässt sich die aktuelle Repeater-Funktion erkennen. LED blinkt 1x rot/grün Repeater aus (Werkseinstellung) 1x rot Repeater Level 1 2x rot Repeater Level 2 Innenraumsirene AIS 10 PRO...
- Seite 16 1. Drücken Sie die LRN-Taste des Produkts so lang, (20 Sekunden) bis die Produkt-LED rot/gelb/grün blinkt. - In der Werkseinstellung sind alle angelernten Produkte gelöscht. - Die Repeater-Funktion ist deaktiviert. Übersichts-Chart Abbildung 3: Hinweiszettel 900.400.0875 (liegt der Lieferung bei) Innenraumsirene AIS 10 PRO...
-
Seite 17: Wartung
Nähe Andere Geräte, die Halten Sie einen Min- hochfrequente Signale destabstand von 1 m aussenden (beispiels- weise Audio-/Videoan- lagen, Computer), befin- den sich in der Nähe Sonstige Störungen Bitte wenden Sie sich an die AFRISO-Service Hotline Innenraumsirene AIS 10 PRO... -
Seite 18: Außerbetriebnahme Und Entsorgung
2. Entsorgen Sie das Produkt. Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen. Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. Innenraumsirene AIS 10 PRO... -
Seite 19: Ersatzteile Und Zubehör
Ersatzteile und Zubehör Ersatzteile und Zubehör HINWEIS BESCHÄDIGUNG DURCH UNGEEIGNETE TEILE • Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Nichtbeachtung dieser Anweisung kann zu Sachschäden führen. Produkt Artikelbezeichnung Art.-Nr. Abbildung Innenraumsirene AIS 10 PRO 61256 Innenraumsirene AIS 10 PRO... - Seite 20 • Funkstandard • Funktechnologie • AN001 • AN102 • AN103 • AN201 13.3 Möglichkeiten der EnOcean®-Technologie Unterlagen über EnOcean®-Technologien finden Sie im Internet unter www.afrisohome.de. Auf unserem YouTube-Channel finden Sie eine Reihe von Videos zu AFRISO-Produkten. Innenraumsirene AIS 10 PRO...
- Seite 21 Anhang Anhang 14.1 EU-Konformitätserklärung Innenraumsirene AIS 10 PRO...
