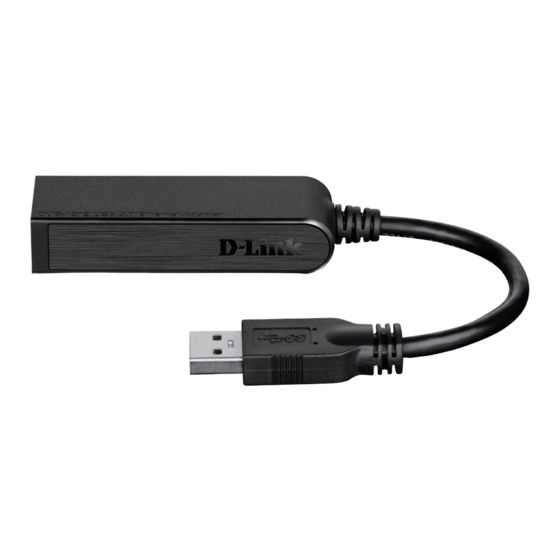

D-Link DUB-1312 Benutzerhandbuch
Usb 3.0 zum gigabit ethernet adapter
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für D-Link DUB-1312
Inhaltszusammenfassung für D-Link DUB-1312
- Seite 1 Version 1.00 Benutzerhandbuch USB 3.0 zum Gigabit Ethernet Adapter DUB-1312...
- Seite 2 Übersicht über das Benutzerhandbuch D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Informationen in diesem Dokument sind möglicherweise im Zuge der Entwicklung und Anpassung unserer Dienste und Websites überholt und damit nicht mehr relevant.
-
Seite 3: Inhaltsverzeichnis
Einführung ....................2 Fehlerbehebung .................18 Funktionen und Leistungsmerkmale ..........3 Technische Daten ................21 Hardware-Überblick ................4 Software-Installation ................5 Windows 7 ..................5 Windows Vista ................7 Windows XP ..................8 Mac OS X ..................11 Linux 2.6.14 ...................14 D-Link DUB-1312 Benutzerhandbuch... -
Seite 4: Packungsinhalt
Abschnitt 1 - Produktübersicht Packungsinhalt DUB-1312 USB 3.0 zum Gigabit Ethernet Adapter DUB-1312 Treiber und Handbuch auf der CD-ROM Installationsanleitung Sollte einer der oben aufgeführten Artikel fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler. Systemanforderungen Computer mit: •... -
Seite 5: Einführung
Abschnitt 1 - Produktübersicht Einführung Wir danken Ihnen, dass Sie den DUB-1312 USB 3.0 zum Gigabit Ethernet Adapter von D-Link gewählt haben. Der DUB-1312 wurde speziell für den Anschluss an einen USB-Port eines Desktop-, Laptop- oder Netbook-Computers mit den Betriebssystemen Microsoft Windows 8/7/Vista/XP/2000, Mac OS X oder Linux entwickelt. -
Seite 6: Funktionen Und Leistungsmerkmale
Abschnitt 1 - Produktübersicht Funktionen und Leistungsmerkmale Auf Vielseitigkeit und Leistung ausgelegt, bietet der DUB-1312 USB 3.0 zum Gigabit Ethernet Adapter die folgenden Funktionen und Leistungsmerkmale: • Mit der neuesten USB 3.0 Spezifikation kompatibel. Abwärts kompatibel mit den technischen Gegebenheiten des USB 2.0/1.1/1.0. -
Seite 7: Hardware-Überblick
Abschnitt 1 - Produktübersicht Hardware-Überblick KOMPONENTE BESCHREIBUNG Stecken Sie ein Ethernet-Kabel von einem Switch, Hub oder Router in diesen Port. Ethernet-Port Stecken Sie diesen USB-Steckeranschluss in einen USB-Port Ihres Computers (optimale USB-Anschluss Leistungen werden mit USB 3.0 erzielt). D-Link DUB-1312 Benutzerhandbuch... -
Seite 8: Software-Installation
Abschnitt 2 - Installation Software-Installation Legen Sie die im Lieferumfang des DUB-1312 enthaltene CD in das DVD- oder CD-Laufwerk Ihres Computers. Rufen Sie dann auf den folgenden Seiten den entsprechenden Installationsabschnitt für Ihr Betriebssystem auf. Hinweis: Wird die Benutzeroberfläche nicht automatisch gestartet, gehen Sie zum Ordner 'Autorun' auf dem CD-Laufwerk des Computers und starten Sie 'Autorun.exe' manuell. - Seite 9 Abschnitt 2 - Installation Wenn der InstallShield-Assistent die Installation abgeschlossen hat, stecken Sie den DUB-1312 in Ihren PC. Die Installation der Treibersoftware wird dann automatisch abgeschlossen. Fahren Sie nach Abschluss der Treiberinstallation unter Windows 7 mit „Anschluss des Adapters an ein Netzwerk“ auf Seite 16 fort.
-
Seite 10: Windows Vista
Sobald Sie die CD in das CD-Laufwerk gelegt haben, wird der Menübildschirm der DUB-1312-Benutzeroberfläche angezeigt. Klicken Sie auf Install (Installieren), um die Installation des Treibers für den DUB-1312 zu beginnen. Der InstallShield-Assistent wird angezeigt. Dieser Treiber ist nicht WHQL signiert. Sollte ein Warnhinweis angezeigt werden, müssen Sie die unsignierte Treiberinstallation akzeptieren, um... -
Seite 11: Windows Xp
Sobald Sie die CD in das CD-Laufwerk gelegt haben, wird der Menübildschirm der DUB-1312-Benutzeroberfläche angezeigt. Klicken Sie auf Install (Installieren), um die Installation des Treibers für den DUB-1312 zu beginnen. Der InstallShield-Assistent wird angezeigt. Dieser Treiber ist nicht WHQL signiert. Sollte ein Warnhinweis angezeigt werden, müssen Sie die unsignierte Treiberinstallation akzeptieren, um... - Seite 12 Das Fenster des Assistenten für das Suchen neuer Hardware wird angezeigt. Wählen Sie Yes, this time only (Ja, nur dieses eine Mal) und klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie Die Software automatisch installieren und klicken Sie auf Weiter, um fortzufahren. D-Link DUB-1312 Benutzerhandbuch...
- Seite 13 Abschnitt 2 - Installation Sobald die Treiberinstallation unter Windows XP abgeschlossen ist, können Sie den DUB-1312 an einen USB-Port Ihres Computers anschließen. Fahren Sie dann mit „Anschluss des Adapters an ein Netzwerk“ auf Seite 16 fort. D-Link DUB-1312 Benutzerhandbuch...
-
Seite 14: Mac Os X
Die folgenden Bildschirmabbildungen stammen vom Mac OS X 10.5. Die Schritte sind in anderen Versionen des OS X ähnlich. Ihr Betriebssystem muss Version 10.4 oder höher sein. Legen Sie die DUB-1312 CD in das DVD- oder CD-Laufwerk Ihres Computers. Öffnen Sie dann den DUB-1312 Ordner und navigieren Sie zu \Drivers\MAC. - Seite 15 Klicken Sie auf Continue (Weiter). Klicken Sie auf Install (Installieren), um eine Standardinstallation durchzuführen. Wenn Sie das Laufwerk wechseln möchten, in dem die Installation durchgeführt werden soll, klicken Sie auf Change Install Location (Speicherort für die Installation ändern). D-Link DUB-1312 Benutzerhandbuch...
- Seite 16 Abschluss der Installation neu gestartet werden muss. Klicken Sie auf Continue Installation, um die Installation fortzusetzen. Der Computer führt nach Abschluss der Installation automatisch einen Neustart durch. Fahren Sie dann mit 'Anschluss des Adapters an ein Netzwerk' auf Seite 14 fort. D-Link DUB-1312 Benutzerhandbuch...
-
Seite 17: Linux 2.6.14
5. War der Kompiliervorgang erfolgreich, wird DUB-13X2.ko unter dem aktuellen Verzeichnis erstellt. Wenn Sie zur Einbindung des Treibers den Befehl modprobe verwenden wollen, führen Sie den folgenden Befehl zur Installation des Treibers in Ihr Linux-System aus: [root@localhost template]# make install D-Link DUB-1312 Benutzerhandbuch... - Seite 18 [root@localhost template]# insmod DUB-13X2.ko Um den Treiber auszuhängen (nicht mehr verfügbar zu machen oder zu 'unmounten'), geben Sie den folgenden Befehl ein: [root@localhost anywhere]# rmmod DUB-13X2 Fahren Sie dann mit „Anschluss des Adapters an ein Netzwerk“ auf Seite 16 fort. D-Link DUB-1312 Benutzerhandbuch...
-
Seite 19: Anschluss Des Adapters An Ein Netzwerk
Abschnitt 2 - Installation Anschluss des Adapters an ein Netzwerk Schließen Sie ein Ethernet-Kabel an den Ethernet-Port des DUB-1312 an. Schließen Sie das andere Ende des Ethernet-Kabels an Ihren Netzwerk-Switch, Hub oder Router an. Verfügt Ihr Switch, Hub oder Router über Ports mit einer Leistungsfähigkeit im Gigabitbereich, sollten Sie diese Ports nutzen,... -
Seite 20: Die Installation Fertig Stellen
Verbindung vorliegt, und blinkt grün, sobald Daten übertragen oder empfangen werden. Leuchten beide LEDs nicht, liegt möglicherweise ein Problem mit der physischen Verbindung vor. Prüfen Sie die Verbindung und die Kabel zwischen dem DUB-1312 und Ihrem Hub, Switch oder Router. Vergewissern Sie sich, dass Ihr Netzwerk-Hub, Switch oder Router eingeschaltet ist. Nummer... -
Seite 21: Fehlerbehebung
Element in Ihrem Netzwerk kann die Datengeschwindigkeit verringern. Wenn Sie keine Gigabit-Geschwindigkeiten erzielen, sollten Sie Folgendes prüfen: • Vergewissern Sie sich, dass der DUB-1312 an einen USB 3.0 Port angeschlossen ist und die Treiber dieses Ports korrekt installiert sind. • Prüfen Sie Ihr Netzwerkkabel. Ein Kabel der KATEGORIE 5e oder höher und einer maximalen Länge von 100m ist für Gigabit-Geschwindigkeiten erforderlich. - Seite 22 • Klicken Sie mit der rechten Maustaste auf das Symbol Arbeitsplatz und wählen Sie Eigenschaften. • Der D-Link USB DUB-1312 sollte mit einem grünen und goldenen Netzwerkadaptersymbol angezeigt sein. • Wird der USB DUB-1312 von D-Link im Geräte-Manager mit einem hellgelben Ausrufezeichen oder einem roten x angezeigt, liegt möglicherweise ein Hardware-Konflikt vor.
- Seite 23 Es sollte eine Antwort ähnlich der folgenden angezeigt werden: DUB_13X2 DUB_13X2 22667 0 Usbnet 25214 1 DUB_13X2 Sollten Sie weiterhin ein Problem bei der Installation des D-Link DUB-1312 USB-Treibers haben, wenden Sie sich bitte an den Technischen Support von D-Link. D-Link DUB-1312 Benutzerhandbuch...
-
Seite 24: Technische Daten
• Eigene Stromquelle (vom Bus selbst 0,5 A @ 5 V GLEICHSTROM Hardware-Spezifikationen ABMESSUNGEN (B X T X H) PACKUNGSINHALT • 73 x 21,3 x 20 mm • DUB-1312 USB 3.0 zum Gigabit Ethernet Adapter • Installationsanleitung GEWICHT • CD-ROM mit: - Treiber •...
