Version 5.0 | 01/05/2015
Benutzerhandbuch
USB 2.0 10/100 Fast Ethernet Adapter
DUB-E100

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für D-Link DUB-E100

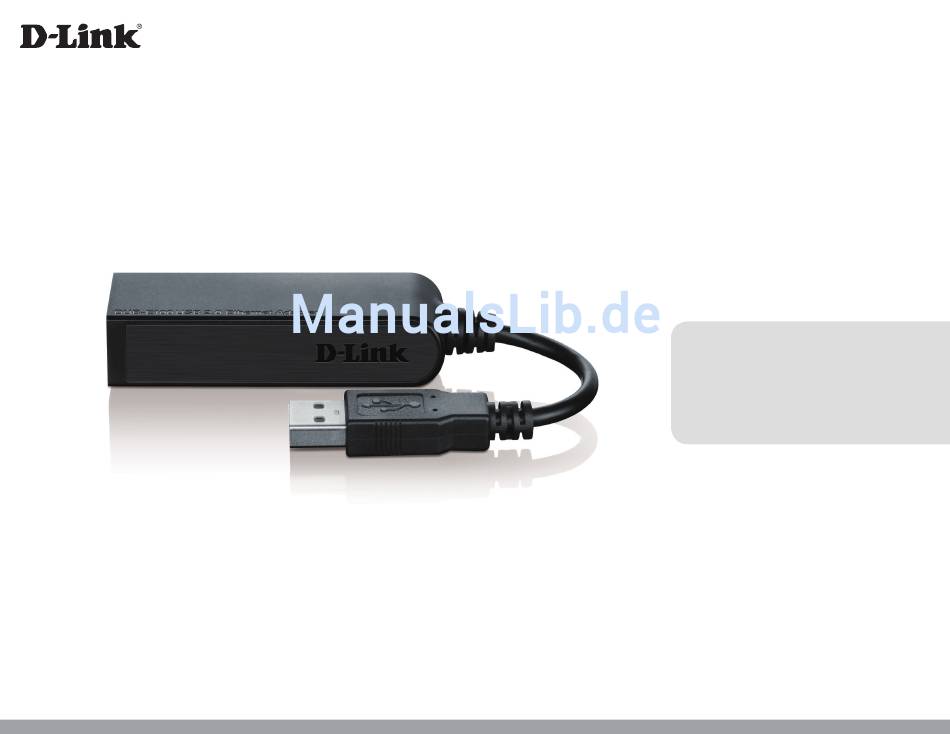

  • Seite 1 Version 5.0 | 01/05/2015 Benutzerhandbuch USB 2.0 10/100 Fast Ethernet Adapter DUB-E100...
  • Seite 2 Inhaltsverzeichnis Übersicht über das Benutzerhandbuch D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Informationen in diesem Dokument sind möglicherweise im Zuge der Entwicklung und Anpassung unserer Dienste und Websites überholt und damit nicht mehr relevant.
  • Seite 3: Inhaltsverzeichnis

    Softwareinstallation ..............4 Windows 7/8 ................4 Windows Vista ................ 6 Windows XP ................7 Mac OS X ................10 Linux 2.6.14 ................13 Anschluss des Adapters an ein Netzwerk ......14 Die Installation fertig stellen ..........15 Fehlerbehebung ..............16 Technische Daten .............18 D-Link DUB-E100 Benutzerhandbuch...
  • Seite 4: Produktübersicht

    Produktübersicht Abschnitt 1 - Produktübersicht Packungsinhalt • DUB-E100 USB 2.0 10/100 Fast Ethernet Adapter • DUB-E100 Treiber und Handbuch auf CD-ROM • Installationsanleitung Sollte einer der oben aufgeführten Artikel fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler.
  • Seite 5: Einführung

    Abschnitt 1 - Produktübersicht Einführung Wir danken Ihnen, dass Sie den DUB-E100 USB 2.0 10/100 Fast Ethernet Adapter von D-Link gewählt haben. Der DUB-E100 USB 2.0 10/100 Mbit/s Fast Ethernet Adapter wurde speziell für den Anschluss an einen USB-Port eines Desktop- oder Laptop- Computers mit den Betriebssystemen Microsoft Windows 8/7/Vista/XP/2000, Mac OS X oder Linux entwickelt.
  • Seite 6: Hardware-Überblick

    Abschnitt 1 - Produktübersicht Hardware-Überblick Ethernet-Port USB-Anschluss KOMPONENTE BESCHREIBUNG Ethernet-Port Stecken Sie ein Ethernet-Kabel von einem Switch, Hub oder Router in diesen Port. USB-Anschluss Stecken Sie diesen USB-Stecker in einen USB-Port Ihres Computers. D-Link DUB-E100 Benutzerhandbuch...
  • Seite 7: Installation

    Abschnitt 2 - Installation Softwareinstallation Legen Sie die DUB-E100 CD in das DVD- oder CD-Laufwerk Ihres Computers. Rufen Sie dann auf den folgenden Seiten den entsprechenden Installationsabschnitt für Ihr Betriebssystem auf. Hinweis: Wird die Benutzeroberfläche nicht automatisch gestartet, gehen Sie zum Ordner 'Autorun' auf dem CD-Laufwerk des Computers und starten Sie 'Autorun' manuell.
  • Seite 8 Abschnitt 2 - Installation Wenn der InstallShield-Assistent die Installation abgeschlossen hat, schließen Sie den DUB-E100 an einem USB-Port Ihres PCs an. Die Installation der Treibersoftware wird dann automatisch abgeschlossen. Fahren Sie nach Abschluss der Treiberinstallation unter Windows 7/8 mit Seite 14, Anschluss des Adapters an ein Netzwerk fort.
  • Seite 9: Windows Vista

    InstallShield-Assistent wird angezeigt. Hinweis: Je nach Region kann die DUB-E100 Benutzeroberfläche unterschiedlich aussehen. Schließen Sie den DUB-E100 an einem USB-Port Ihres PCs an. Die Installation der Treibersoftware wird dann automatisch abgeschlossen. Sobald die Treiberinstallation unter Windows Vista abgeschlossen ist, können Sie den DUB-E100 an einen USB-Port Ihres Computers anschließen.
  • Seite 10: Windows Xp

    DUB-E100 Benutzeroberfläche angezeigt. Klicken Sie auf Install (Installieren), um die Treiberinstallation des DUB-E100 zu starten. Der InstallShield-Assistent wird angezeigt. Hinweis: Je nach Region kann die DUB-E100 Benutzeroberfläche unterschiedlich aussehen. Schließen Sie den DUB-E100 an einem USB-Port Ihres PCs an. D-Link DUB-E100 Benutzerhandbuch...
  • Seite 11 Das Fenster des Assistenten für das Suchen neuer Hardware wird angezeigt. Wählen Sie Yes, this time only (Ja, nur dieses eine Mal) und klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie Die Software automatisch installieren und klicken Sie auf Weiter, um fortzufahren. D-Link DUB-E100 Benutzerhandbuch...
  • Seite 12 Abschnitt 2 - Installation Sobald die Treiberinstallation unter Windows XP abgeschlossen ist, können Sie den DUB-E100 an einen USB-Port Ihres Computers anschließen. Fahren Sie dann mit Anschluss des Adapters an ein Netzwerk auf Seite 14 fort. D-Link DUB-E100 Benutzerhandbuch...
  • Seite 13: Mac Os X

    Die folgenden Bildschirmabbildungen stammen vom Mac OS X 10.5. Die Schritte sind in anderen Versionen des OS X ähnlich. Ihr Betriebssystem muss Version 10.4 oder höher sein. Legen Sie die DUB-E100 CD in das DVD- oder CD-Laufwerk Ihres Computers. Öffnen Sie dann den DUB-E100 Ordner und navigieren Sie zu \Drivers\MAC.
  • Seite 14 Klicken Sie auf Continue (Weiter). Klicken Sie auf Install (Installieren), um eine Standardinstallation durchzuführen. Wenn Sie das Laufwerk wechseln möchten, in dem die Installation durchgeführt werden soll, klicken Sie auf Change Install Location (Speicherort für die Installation ändern). D-Link DUB-E100 Benutzerhandbuch...
  • Seite 15 Klicken Sie auf OK. Klicken Sie auf Continue Installation (Mit der Installation fortfahren). Der Computer führt nach Abschluss der Installation automatisch einen Neustart durch. Fahren Sie dann mit Anschluss des Adapters an ein Netzwerk auf Seite 14 fort. D-Link DUB-E100 Benutzerhandbuch...
  • Seite 16: Linux 2.6.14

    Um den Treiber auszuhängen (nicht mehr verfügbar zu machen oder zu 'unmounten'), geben Sie den folgenden Befehl ein: [root@DLink_DUB_E100_V4.13.100]# rmmod DUB_E100 [root@DLink_DUB_E100_V4.13.100]# rmmod usbnet Fahren Sie dann mit Anschluss des Adapters an ein Netzwerk auf Seite 14 fort. D-Link DUB-E100 Benutzerhandbuch...
  • Seite 17: Anschluss Des Adapters An Ein Netzwerk

    Abschnitt 2 - Installation Anschluss des Adapters an ein Netzwerk Schließen Sie ein Ethernet-Kabel an den Ethernet-Port des DUB-E100 an. Schließen Sie das andere Ende des Ethernet-Kabels an Ihren Netzwerk-Switch, Hub oder Router an. D-Link DUB-E100 Benutzerhandbuch...
  • Seite 18: Die Installation Fertig Stellen

    Sobald die Installation des DUB-E100 abgeschlossen ist, beginnt die Geschwindigkeits-LED durchgehend gelb zu leuchten, wenn der DUB-E100 mit einem 100 MBit/s Netzwerk verbunden ist, leuchtet aber nicht, wenn eine Verbindung mit einem 10 Mbit/s Netzwerk besteht. Die Tx/Rx LED zeigt an, dass Daten übertragen oder empfangen werden. Leuchten beide LEDs nicht, liegt möglicherweise ein Problem mit der physischen Verbindung vor.
  • Seite 19: Fehlerbehebung

    • Klicken Sie mit der rechten Maustaste auf das Symbol 'Arbeitsplatz' und wählen Sie 'Eigenschaften' . • Der D-Link USB DUB-E100 sollte mit einem grünen und goldenen Netzwerkadaptersymbol angezeigt sein. Wird der D-Link USB DUB-E100 im Geräte-Manager mit einem hellgelben Ausrufezeichen oder einem roten x angezeigt, wenden Sie sich an den technischen Support von D-Link...
  • Seite 20 Es sollte dann eine Antwort ähnlich der folgenden angezeigt werden: asix 26880 0 usbnet 20616 1 DUB_E100 9600 2 DUB_E100,e100 usbcore 114896 5 asix,usbnet,usb_storage,echi_hcd,uhci_hcd Sollten Sie weiterhin ein Problem bei der Installation des D-Link DUB-E100 USB-Treibers haben, wenden Sie sich bitte an den Technischen Support von D-Link. D-Link DUB-E100 Benutzerhandbuch...
  • Seite 21: Technische Daten

    ABMESSUNGEN (B x T x H) • 73 x 21,3 x 20 mm Hardware-Spezifikationen GEWICHT PACKUNGSINHALT + 22 g + DUB-E100 USB 2.0 Fast Ethernet Adapter + Installationsanleitung BETRIEBSTEMPERATUR + CD-ROM mit: + Betrieb: 0˚ bis 40˚ C - Treiber + Lagerung: -10˚...
