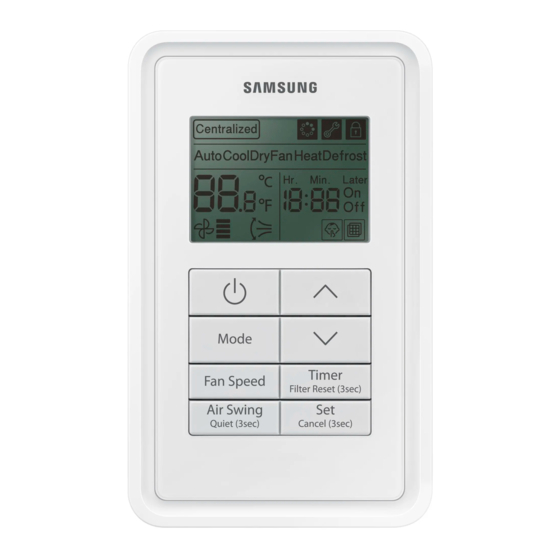

- Seite 1 Kabelfernbedienung MWR-SH00N Klimaanlage Installationshandbuch imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.
-
Seite 2: Deutsch
Inhalt Vorbereitung Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Vor der Installation . -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Diese Installationsanleitung erklärt, wie Sie eine Kabelfernbedienung installieren, die an das Innengerät Ihrer System-Klimaanlage von Samsung angeschlossen ist . Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, ehe Sie die Fernbedienung anschließen . (Informationen zur Installation von optionalem Zubehör erhalten Sie in den entsprechenden Beschreibungen . ) Gefahren oder gefährliche Verhaltensweisen, die zu schweren Verletzungen oder zum Tod... - Seite 4 Sicherheitshinweise VorSICHT Installieren Sie das Produkt nicht in der nähe brennbarer gase. f Andernfalls besteht Brand- und Explosionsgefahr . Stellen Sie sicher, dass kein Wasser in die Kabelfernbedienung eindringt. f Andernfalls besteht die Gefahr eines Stromschlags oder eines Brandes . Installieren Sie das Klimagerät nicht in bereichen, in denen es direkter Sonneneinstrahlung ausgesetzt ist, und halten Sie eine raumtemperatur von 0 °C - 39 °C ein.
-
Seite 5: Vor Der Installation
Vor der Installation optionales Zubehör Kabelverschraubung benutzerhandbuch Installationshandbuch Kabelfernbedienung (1) Kabelbinder (2) Schraube M4X16 (2) U-Klemme (3) • Die Kabelfernbedienung muss durch einen zugelassenen Techniker installiert werden . • Überprüfen und bestätigen Sie, dass die Stromversorgung ausgeschaltet ist, ehe Sie Ihre Kabelfernbedienung VorSICHT installieren . -
Seite 6: Installation Der Kabelfernbedienung
Installation der Kabelfernbedienung Installation der Kabelfernbedienung 1 . Fassen Sie die vordere Abdeckung der Kabelfernbedienung unten an und schieben Sie sie nach oben, um sie von der rückseitigen Abdeckung zu trennen . - Die vordere Abedeckung der Kabelfernbedienung kann durch Schieben geöffnet werden . - Seite 7 • Wenn Sie bei der Installation einer Kabelfernbedienung ein Kabel von mehr als 10 m Länge verwenden, müssen Sie das Datenkabel und das Stromkabel separat einbauen . (Elektrische Störungen können zu Fehlfunktionen der VorSICHT Kabelfernbedienung führen . ) • Bei Installation Ihrer Kabelfernbedienung an der Wand müssen Sie die Größe der Bohrung für die Kabeleinführung berücksichtigen und ein Kabel mit geeignetem Durchmesser wählen .
-
Seite 8: Überwachung Des Innengeräts Mit Einer Kabelfernbedienung
Installation der Kabelfernbedienung Überwachung des Innengeräts mit einer Kabelfernbedienung Zeigt den Fortschritt bei der Überwachung an Anzeige der Gesamtanzahl der gesuchten Geräte 1 . Die Überwachung durch Ihre Kabelfernbedienung startet automatisch, wenn Sie nach der Installation den Strom anschalten . 2 . - Seite 9 Individuelle Steuerung mit der Kabelfernbedienung Individuelle Steuerung bedeutet, dass Sie ein Innengerät mit einer Fernbedienung steuern . Außengerät COM1 (F1, F2) COM1 (F1, F2) Innengerät Innengerät Innengerät COM2 (F3, F4) COM2 (F3, F4) COM2 (F3, F4) Kabelfernbedienung Kabelfernbedienung Kabelfernbedienung • Unabhängig von der eingestellten Adresse (RMC-Adresse) der Innengeräte-Gruppe wird nur das an COM2 angeschlossene Innengerät individuell gesteuert .
-
Seite 10: Steuerung Einer Gerätegruppe Mit Der Kabelfernbedienung
Installation der Kabelfernbedienung Steuerung einer gerätegruppe mit der Kabelfernbedienung Steuerung einer Gerätegruppe bedeutet, dass Sie zwei oder mehr Innengeräte gleichzeitig mit einer kabelgebundenen Fernbedienung steuern . 1 . Steuerung von drei Innengeräten mit einer Kabelfernbedienung Außengerät COM1 (F1, F2) COM1 (F1, F2) COM1 (F1, F2) Innengerät Innengerät... - Seite 11 Steuerung mit 2 Fernbedienungen Steuerung eines Innengeräts oder einer Innengeräte-Gruppe mit zwei Fernbedienungen Außengerät COM1 (F1, F2) Innengerät COM2 (F3, F4) Kabelfernbedienung Kabelfernbedienung (Master) (Slave) • Informationen zu den Einstellungen der Slave-Kabelfernbedienung erhalten Sie in den Abschnitten zu den Zusatzfunktionen der Kabelfernbedienung . (Siehe „Zusatzfunktionen der Kabelfernbedienung“) VorSICHT 0: Master, 1: Slave DEUTSCH-11...
-
Seite 12: Initialisieren Der Kommunikation Der Kabelfernbedienung
Installation der Kabelfernbedienung Initialisieren der Kommunikation der Kabelfernbedienung Wenn die Anzahl der Innengeräte verringert wird, während Sie mit Ihrer Fernbedienung ein Innengerät oder eine Gruppe von Innengeräten steuern, dann müssen Sie die Datenkommunikation Ihres Fernbedienung initialisieren . Drücken Sie die Tasten [ ] und [Set] (Einstellen)gleichzeitig länger als fünf Sekunden . - Seite 13 Fehleranzeige auf der Kabelfernbedienung Auf dem LCD-Display werden Fehlercodes für die Kabelfernbedienung und das daran angeschlossene Gerät angezeigt . LCD-Anzeige Fehler in Ihren Innen-/Außengeräten (Produktgruppenanzeige: A) f Die Produktadresse für den Fehler wird angezeigt, gefolgt vom Fehlercode . Beispiel: Fehler 101 tritt auf bei Innengerät 10 (Dezimalstellen) Innengerät Adresse des Außengeräts Adresse des Innengeräts...
-
Seite 14: Fehlercodes Der Kabelfernbedienung
Installation der Kabelfernbedienung Fehlercodes der Kabelfernbedienung Display beschreibung Kommunikationsfehler zwischen Kabelfernbedienung und Innengeräten (die Kommunikation fällt nach der Erkennung des Innengeräts und der Kabelfernbedienung mehr als 3 Minuten lang aus) Keine Kommunikation zwischen Master (Hauptgerät) und Slave (Untergerät) der Kabelfernbedienungen . Keine Kommunikation zwischen Kabelfernbedienung und Innengeräten - Maximale Anzahl an Innengeräten (16 Zimmer) überschritten - Nach Kontrolle der Anzahl an Innengeräten muss das System zurückgesetzt werden... -
Seite 15: Installation/Betriebsart Der Kabelfernbedienung
Installation/betriebsart der Kabelfernbedienung Zusatzfunktionen der Kabelfernbedienung Datenbit Untermenü Hauptmenü 1 . Wenn Sie verschiedene Zusatzfunktionen Ihrer Kabelfernbedienung verwenden möchten, drücken Sie die Tasten „Mode (Modus)“ und Set (Einstellen) gleichzeitig mehr als 3 Sekunden lang . f Das Gerät wechselt zu den Einstellungen für die Zusatzfunktionen und das Hauptmenü wird angezeigt . 2 . - Seite 16 Installation/betriebsart der Kabelfernbedienung Zusatzfunktionen der Kabelfernbedienung • „NONE“ wird angezeigt, wenn das Innengerät die Funktion nicht unterstützt . In manchen Fällen ist eine Einstellung nicht möglich oder sie kann nicht übernommen werden, obwohl sie am Gerät durchgeführt wurde . HInWEIS: • Wenn die Kommunikation nach dem Speichern der Einstellung initialisiert werden muss, wird das System automatisch zurückgesetzt und die Kommunikation wird initialisiert .
- Seite 17 Anzahl der Hauptmenü Untermenü Funktion Standard beschreibung Hinweise Seiten Einstellen von 0-Kühlbetrieb,&Heizbetrieb, Kühlbetrieb&Heizbetrieb/ 1-Nur Kühlbetrieb Kühlbetrieb nur Innengerät Verwenden der 0 - Deaktivieren, Infrarotfernbedienung 1 - Aktivieren Einstellen/ Einstellen von Master/Slave für 0 - Master, 1 - Slave Kabelfernbedienung Kontrollieren der optionalen 0 - Deaktivieren, Verwenden von Automatikbetrieb...
- Seite 18 Installation/betriebsart der Kabelfernbedienung 2)* Beim Einstellen der Adresse/Option können Sie das Ziel-Innengerät durch Auswahl von Untermenü 1 festlegen . 3)* Die Einstellung steht zur Verfügung, wenn nur 1 Innengerät angeschlossen ist und das Innengerät nicht in Betrieb ist . 4)* „Zurücksetzen der Stromversorgung des Primärgeräts“ ist eine Einstellung zur Optimierung der Stromversorgung der Kabelfernbedienung, wenn mehrere Innengeräte einer Gruppe an eine Kabelfernbedienung angeschlossen sind .
- Seite 19 beispiel für die Methode zum einstellen von optionen für die Kabelfernbedienung 1 . Halten Sie die Tasten [Modus] (Modus) und [Set] (Einstellen) gleichzeitig mehr als 3 Sekunden lang gedrückt . f Wenn das Hauptmenü angezeigt wird, drücken Sie die Taste [ ] und wählen Sie Nr .
