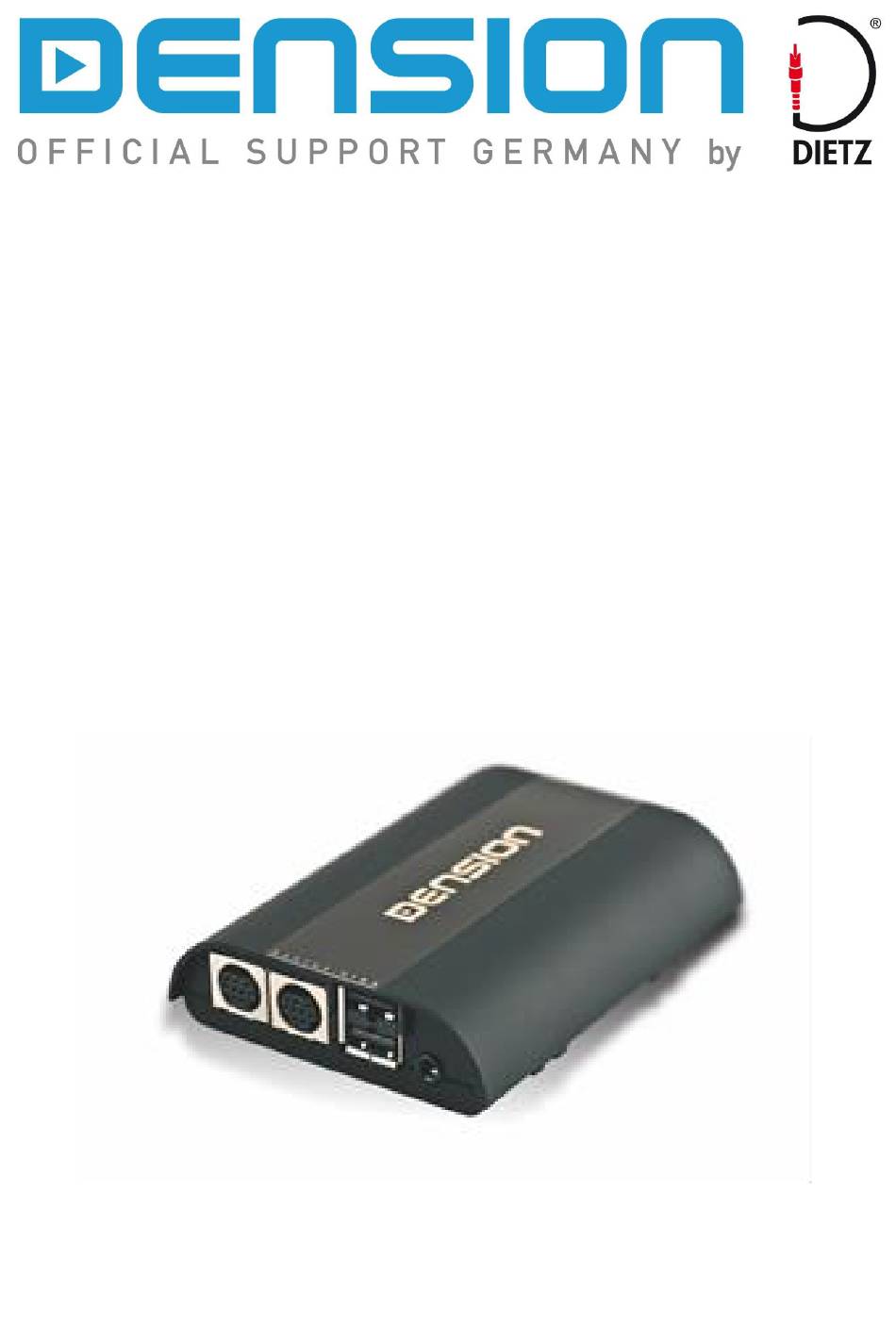

- Seite 1 EINBAU- UND BEDIENUNGSANLEITUNG GW PRO BT - SERIE: IPOD, USB, BLUETOOTH, A2DP GWP1V21 Rev1...
-
Seite 2: Produkteinführung
Produkteinführung Mit dem Dension Gateway Pro BT können sie ihren iPod oder USB-Speicher (Stick, Festplatte, Massenspeicher mit MP3-Player-Funktion) mit ihrer Original-Radioanlage verbinden, was die Bereitstellung der Musikwiedergabe, menübasierte Steuerung und Aufladen ermöglicht. Das Gateway Pro BT bietet Bluetooth-Konnektivität für Musik-Streaming (via A2DP) und Freisprechbedienung über die Originaltasten und Bildschirme ihres Fahrzeugs. - Seite 3 Sobald ihr Radio ausgebaut ist, trennen sie das Antennenkabel (1) und entfernen sie den Stecker (2) vom Radio. Wenn sie das Radiokabel entfernt haben, verbinden sie das von Dension bereitgestellte Kabel zwischen dem originalen Kabelsatz und der Head Unit (Radio).
- Seite 4 Anschluss des Gateway Kabelsatzes Installation (Teil 1) Das unten abgebildete Diagramm zeigt, wie die verschiedenen Module an das Gateway Pro BT angeschlossen werden müssen. • Verbinden sie den 18 pin Stecker mit dem Interface • Verbinden sie den runden iPod Stecker (optional) und „Connector Port” (optional) mit dem Modul und speisens sie diese über das Armaturenbrett mit der entsprechenden Einheit.
- Seite 5 Bild 2 und Dension Musikquellen einschl. A2DP Verwendung Original MDI Interface wie in Bild 1 (z.B. Original USB Schnittstelle) und Dension Freisprechen ohne Dension A2DP Verwendung Dension Gateway für wie in Bild 1 Freisprechen, A2DP und USB Ändern Sie die Standardeinstellungen nur, wenn Sie die werksseitigen Optionen (Werkstelefon...
- Seite 6 Stecker im Kabelbaum wie in Bild 2 gezeigt. (Bild 1: Telefon im Dension-Interface aktiv, Bild 2: Original-Werkstelefon aktiv). A2DP (Musik Streaming) vom Dension Gateway ist immer aktiviert wenn Dip 6=OFF und unabhängig von der Bluetooth-Freisprechfunktion und kann über das Gateway Menü am Radio ein- und ausgeschaltet werden.
- Seite 7 Ist das MDI wie oben links in der Mittelkonsole verbaut, kann es mit den Radioentriegelungs- schlüsseln gelöst und dann herausgezogen werden. Der Stecker sitzt unter dem Interface. Einbau des Mikrofons Das Mikrofon funktioniert am besten, wenn es von allen Lärmquellen (offene Fenster oder Lautsprecher) ferngehalten wird.
- Seite 8 Bedienungsanleitung Schalten sie ihr Autoradio ein und drücken sie die Taste `Medien`. Schließen sie ihren iPod oder USB-Speicher an das Gateway an. Das Gerät wir den ersten Song abspielen. Wenn das Gateway schon früher in Gebrauch war, wird Musik von ihrem iPod oder USB an der letzten Stelle weitergespielt.
- Seite 9 Benutzung In Abhängigkeit vom Autoradio kann das Musik-Menü mit den Tasten „Nächster/vorheriger-Ordner”, „Nächster/vorheriger Song” oder mit Touch-Screen-Tasten durchsucht werden. Auswahl der Musikquelle Sie können die Musikquelle für die Wiedergabe im Source-Menü auswählen. Dies können sein: • GW AUX *: den analogen Aux-Eingang des Gateways. Keine Steuerfunktion steht zur Verfügung. AUX kann verwendet werden, wenn der Connector Port (EXT1CP2) oder ein AUX-Kabel (CABL-AUX) angeschlossen ist •...
- Seite 10 • Album Play: Spielt das komplette Album, des ausgewählten Songs, meist im Zufallwiedergabe- Modus. Die Zufallswiedergabe kann durch Drücken der Taste Mix am Radio oder im Extra-Menü erfolgen (diese Funktion ist ein Angebot bei Radios mit Touchscreen). Zufallswiedergabe kann gestartet werden über die MIX-Taste am Radio oder über ein Extramenü. (Diese Funktion ist nur bei den Radios mit Touchbildschirm verfügbar) Einstellungen Lautstärke...
- Seite 11 Das Telefonmenü benutzen Sie können das Telefon-Menü mit OK auf das Lenkrad betätigen, wenn sie auf dem Bildschirm des Telefons sind oder durch die Telefontaste am Radio (radiospezifisch) drücken. Sie werden die folgenden Menüpunkte finden: • Telefonbuch: sie können eine Telefonnummer aus dem Adressbuch auswählen, um einen Anruf zu machen.
- Seite 12 Folgen oder indirekten Schäden oder Verluste und übernehmen keine Kosten für Diagnosen Garantie Dension Geräte haben ein Jahr Garantie, diese Schützt sie vor Fehlern in Material und Verarbeitung, die von Dension oder unseren Vertrags- und Einzelhändlern verkauft wurden. Dension übernimmt keine Haftung für jegliche Installationsarbeiten oder übernimmt keine Haftung für Schäden aufgrund von Fahrlässigkeit, unsachgemäße Installation oder Bedienung.
-
Seite 13: Häufig Gestellte Fragen Zur Installation Gateway Pro
Ein Auszug aus dem Dension-Dietz Troubleshooting Guide 2016: iPod/iPhone/iPad Kompatibilität Das Gateway funktioniert mit allen iPod und iPhone Modellen. Bitte beachten sie: Sie brauchen bestimmtes Dension Zubehör, um ans Gateway angeschlossen zu werden: • 30-pin iPod Dock Kabel (IPO5DC9) • Lightning Adapter für Gateway (LIA1GW0) iPad: iPads arbeiten nur mit UI (simple remote Modus). - Seite 14 • Testen sie das System mit einem anderen Apple-Produkt. • Trennen und verbinden sie die Gateway Hardware erneut an den Strom. • Überprüfen sie die Dension Website. Es könnte ein Update für das Gateway verfügbar sein. USB Kompatibilität • USB-Sticks und Festplatten •...
- Seite 15 Wenn das „Dock“-Kabel mit dem falschen Stecker verbunden ist, ist kein Ton hörbar und die iPod/iPhone Geräte werden nicht richtig wahrgenommen. Wenn sie keinen Ton vom USB haben oder sogar vom iPod/iPhone, könnte das Problem mit dem Kabelsatz des Gateway-Gerätes zusammenhängen oder es gibt einen Konflikt mit einem anderen Gerät (wie z.B.
- Seite 16 Die A2DP Funktionen aktivieren: 1. Gehen sie in das Menü des Gateway Pro BT. Es gibt mehrere Möglichkeiten: a. BMW: sie müssen CD 6 drücken. b. Audi: drücken sie die Menütaste auf dem Lenkrad. 2. Wählen sie das Einstellungsmenü. 3. Wählen sie BT Audio und bestätigen sie das Menü. 4.
- Seite 17 Aktivierung bei VW - Media und Telefon (GWP1V21) Im Falle von CAN BAP basierten Systemen (VW-GWP1V21) ist die Mediaoption meist deaktiviert. Deshalb muss es vor oder nach der Gateway-Installation kodiert werden. Der Vorgang ist nicht schwer (dauert ungefähr 10 Minuten), die Fahrzeuge müssen zum VW Service gebracht werden und die ‘Media Player 3’...
- Seite 18 Vertrieb Deutschland: Audiotechnik Dietz Vertriebs-GmbH Maybachstr. 10 67269 Grünstadt dension@dietz.biz www.dietz.biz Tel. Verkauf: 06359/9331-0 Tel. Hotline: 06359/9331-39 Fax 06359/9331-49...
