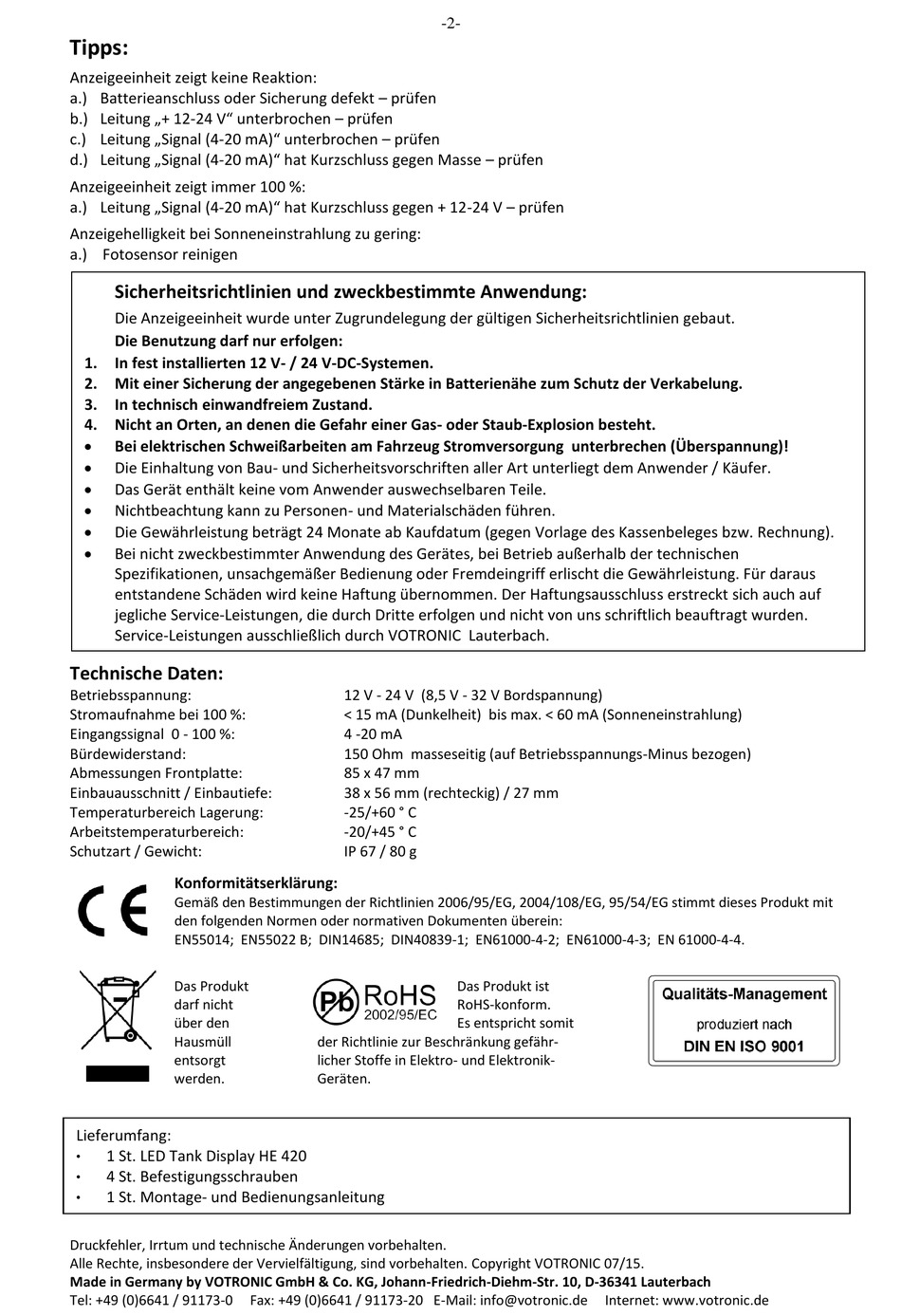

Tipps:
Anzeigeeinheit zeigt keine Reaktion:
a.) Batterieanschluss oder Sicherung defekt – prüfen
b.) Leitung „+ 12-24 V" unterbrochen – prüfen
c.) Leitung „Signal (4-20 mA)" unterbrochen – prüfen
d.) Leitung „Signal (4-20 mA)" hat Kurzschluss gegen Masse – prüfen
Anzeigeeinheit zeigt immer 100 %:
a.) Leitung „Signal (4-20 mA)" hat Kurzschluss gegen + 12-24 V – prüfen
Anzeigehelligkeit bei Sonneneinstrahlung zu gering:
a.) Fotosensor reinigen
Sicherheitsrichtlinien und zweckbestimmte Anwendung:
Die Anzeigeeinheit wurde unter Zugrundelegung der gültigen Sicherheitsrichtlinien gebaut.
Die Benutzung darf nur erfolgen:
1. In fest installierten 12 V- / 24 V-DC-Systemen.
2. Mit einer Sicherung der angegebenen Stärke in Batterienähe zum Schutz der Verkabelung.
3. In technisch einwandfreiem Zustand.
4. Nicht an Orten, an denen die Gefahr einer Gas- oder Staub-Explosion besteht.
Bei elektrischen Schweißarbeiten am Fahrzeug Stromversorgung unterbrechen (Überspannung)!
Die Einhaltung von Bau- und Sicherheitsvorschriften aller Art unterliegt dem Anwender / Käufer.
Das Gerät enthält keine vom Anwender auswechselbaren Teile.
Nichtbeachtung kann zu Personen- und Materialschäden führen.
Die Gewährleistung beträgt 24 Monate ab Kaufdatum (gegen Vorlage des Kassenbeleges bzw. Rechnung).
Bei nicht zweckbestimmter Anwendung des Gerätes, bei Betrieb außerhalb der technischen
Spezifikationen, unsachgemäßer Bedienung oder Fremdeingriff erlischt die Gewährleistung. Für daraus
entstandene Schäden wird keine Haftung übernommen. Der Haftungsausschluss erstreckt sich auch auf
jegliche Service-Leistungen, die durch Dritte erfolgen und nicht von uns schriftlich beauftragt wurden.
Service-Leistungen ausschließlich durch VOTRONIC Lauterbach.
Technische Daten:
Betriebsspannung:
Stromaufnahme bei 100 %:
Eingangssignal 0 - 100 %:
Bürdewiderstand:
Abmessungen Frontplatte:
Einbauausschnitt / Einbautiefe:
Temperaturbereich Lagerung:
Arbeitstemperaturbereich:
Schutzart / Gewicht:
Konformitätserklärung:
Gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 95/54/EG stimmt dieses Produkt mit
den folgenden Normen oder normativen Dokumenten überein:
EN55014; EN55022 B; DIN14685; DIN40839-1; EN61000-4-2; EN61000-4-3; EN 61000-4-4.
Das Produkt
darf nicht
über den
Hausmüll
entsorgt
werden.
Lieferumfang:
•
1 St. LED Tank Display HE 420
4 St. Befestigungsschrauben
•
1 St. Montage- und Bedienungsanleitung
•
Druckfehler, Irrtum und technische Änderungen vorbehalten.
Alle Rechte, insbesondere der Vervielfältigung, sind vorbehalten. Copyright VOTRONIC 07/15.
Made in Germany by VOTRONIC GmbH & Co. KG, Johann-Friedrich-Diehm-Str. 10, D-36341 Lauterbach
Tel: +49 (0)6641 / 91173-0
12 V - 24 V (8,5 V - 32 V Bordspannung)
< 15 mA (Dunkelheit) bis max. < 60 mA (Sonneneinstrahlung)
4 -20 mA
150 Ohm masseseitig (auf Betriebsspannungs-Minus bezogen)
85 x 47 mm
38 x 56 mm (rechteckig) / 27 mm
-25/+60 ° C
-20/+45 ° C
IP 67 / 80 g
der Richtlinie zur Beschränkung gefähr-
licher Stoffe in Elektro- und Elektronik-
Geräten.
Fax: +49 (0)6641 / 91173-20 E-Mail: info@votronic.de
-2-
Das Produkt ist
RoHS-konform.
Es entspricht somit
Internet: www.votronic.de
