Beschreibung der Geräteparameter
Zusätzliche Information
56
Beschreibung
Druckstoßunterdrückung ist aktiv
• Voraussetzung:
– Durchfluss < Einschaltpunkt der Schleichmenge
oder
– Änderung der Durchflussrichtung
• Ausgabewerte
– Angezeigter Durchfluss: 0
– Angezeigter Summenzählewert: Letzter gültiger Wert
Druckstoßunterdrückung ist inaktiv
• Voraussetzung: Die eingegebene Zeitspanne ist abgelaufen.
• Wenn zusätzlich Durchfluss > Ausschaltpunkt der Schleichmenge: Das Gerät beginnt den
aktuellen Durchflusswert wieder zu verarbeiten und anzuzeigen.

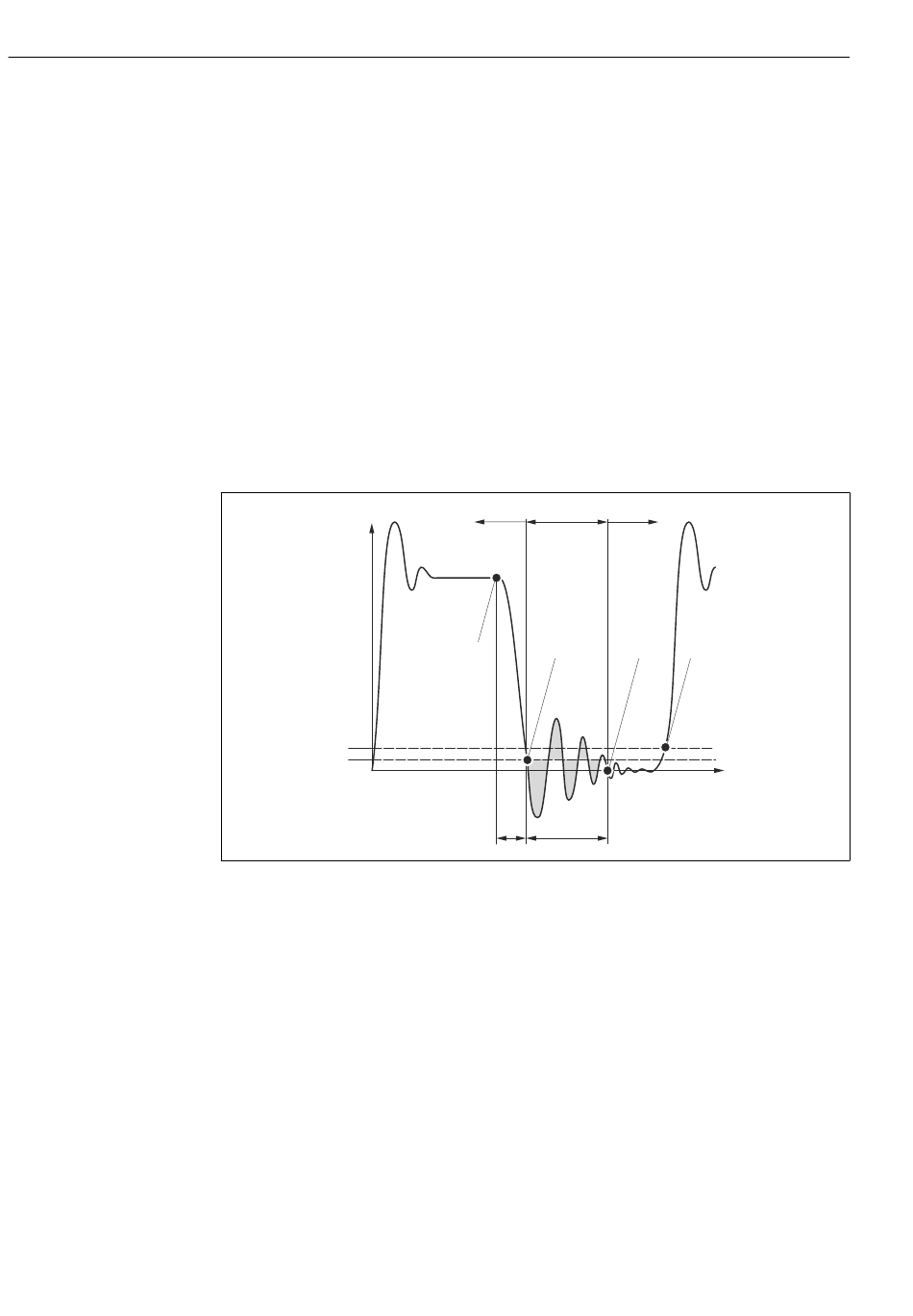

Beispiel
Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewegungen in der
Rohrleitung auftreten, die das Messgerät registriert. Die dabei aufsummierten Durchfluss-
werte führen zu einem falschen Summenzählerstand, besonders bei Abfüllvorgängen.
Q
6
5
Q Durchfluss
t Zeit
A Nachlauf
B Druckstoß
C Druckstoßunterdrückung aktiv gemäß eingegebener Zeitspanne
D Druckstoßunterdrückung inaktiv
1 Ventil schließt
2 Schleichmengen-Einschaltpunkt unterschritten: Druckstoßunterdrückung wird aktiviert
3 Eingegebene Zeitspanne abgelaufen: Druckstoßunterdrückung wird deaktiviert
4 Aktueller Durchflusswert wird wieder verarbeitet und angezeigt
5 Einschaltpunkt für Schleichmengenunterdrückung
6 Ausschaltpunkt für Schleichmengenunterdrückung
Proline Cubemass 100 PROFIBUS DP
D C D
1 2 3
A B
4
t
A0012888
