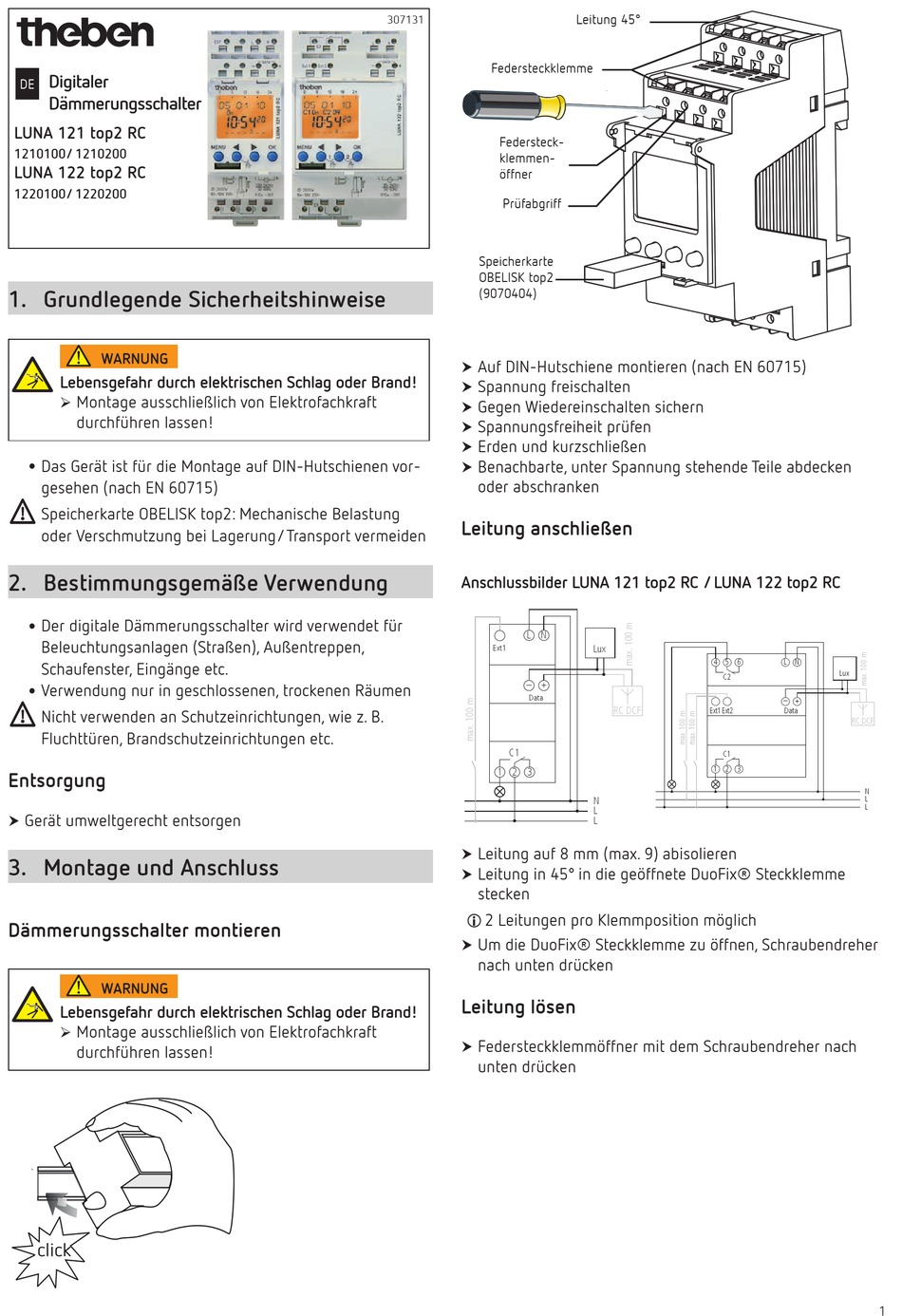

Theben LUNA 121 top2 RC Bedienungsanleitung

Digitaler
DE
Dämmerungsschalter
LUNA 121 top2 RC
1210100/ 1210200
LUNA 122 top2 RC
1220100/ 1220200
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
•
Das Gerät ist für die Montage auf DIN-Hutschienen vor-
gesehen (nach EN 60715)
!
Speicherkarte OBELISK top2: Mechanische Belastung
oder Verschmut zung bei Lagerung/ Transport vermeiden
2. Bestimmungsgemäße Verwendung
•
Der digitale Dämmerungsschalter wird verwendet für
Beleuchtungsanlagen (Straßen), Außentreppen,
Schaufenster, Eingänge etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
Entsorgung
Gerät umweltgerecht entsorgen
† ¾
3. Montage und Anschluss
Dämmerungsschalter montieren
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
click
307131
Federsteckklemme
Federsteck-
klemmen-
öffner
Prüfabgriff
Speicherkarte
OBELISK top2
(9070404)
Auf DIN-Hutschiene montieren (nach EN 60715)
† ¾
Spannung freischalten
† ¾
Gegen Wiedereinschalten sichern
† ¾
Spannungsfreiheit prüfen
† ¾
Erden und kurzschließen
† ¾
Benachbarte, unter Spannung stehende Teile abdecken
† ¾
oder abschranken
Leitung anschließen
Anschlussbilder LUNA 121 top2 RC / LUNA 122 top2 RC
L N
Ext1
– +
Data
C1
1 2 3
Leitung auf 8 mm (max. 9) abisolieren
† ¾
Leitung in 45° in die geöffnete DuoFix® Steckklemme
† ¾
stecken
L 2 Leitungen pro Klemmposition möglich
Um die DuoFix® Steckklemme zu öffnen, Schraubendreher
†
¾
nach unten drücken
Leitung lösen
Federsteckklemmöffner mit dem Schraubendreher nach
†
¾
unten drücken
Leitung 45°
Lux
4 5 6
C2
RC DCF
Ext1 Ext2
C1
1 2 3
N
L
L
L N
Lux
– +
Data
RC DCF
N
L
L
