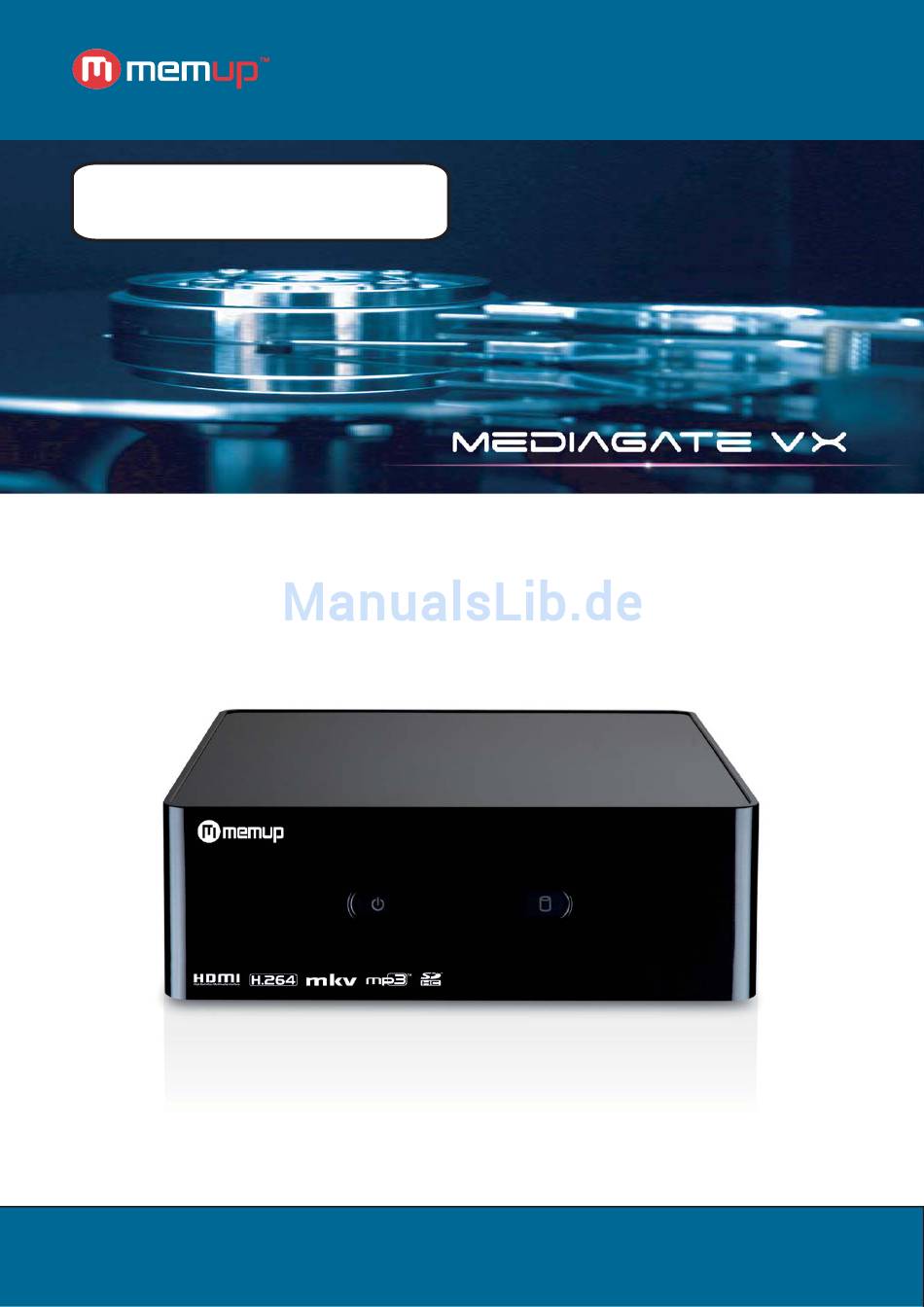

- Seite 1 Feel Design Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung MEDIAGATE VX MEDIAGATE VX...
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE UND ALLGEMEINES ANMERKUNGEN PRODUKTANSICHT LIEFERUMFANG FERNBEDIENUNG AUDIO- / VIDEOANSCHLÜSSE BEDIENUNGSMENÜS VIDEOMENÜ MUSIKMENÜ FOTOMENÜ SETUP-MENÜ (EINSTELLUNGEN) BROWSER (DATEIMANAGER) TECHNISCHE DATEN FEHLERBEHEBUNG... -
Seite 3: Sicherheitshinweise Und Allgemeines
MediaGate VX- ist ein Media-Adapter, kann Wiedergabe von HD-Medien-Dateien (Filme, Audios und Bilder) über TV mit USB-Gerät (USB-Stick oder externe Festplatte) und Speicherkarte. SICHERHEITSHINWEISE UND ALLGEMEINES Bitte behandeln Sie das Gerät mit Sorgfalt und beachten Sie die folgenden Hinweise. >>> Urheberrecht >>>... -
Seite 4: Anmerkungen
ANMERKUNGEN Um die Suche nach Dateien zu erleichtern, wird dem Benutzer empfohlen, auf der externen Festplatte drei Ordner namens „Music”, „Photo” und „Video” anzulegen und die entsprechenden Dateien in den jeweiligen Ordnern abzulegen. Sie können Dateien über Symbole für das jeweilige Format oder das Symbol “Browser” auswählen. -
Seite 5: Fernbedienung
FERNBEDIENUNG Taste Funktion Ein/Aus VIDEO Auflösung des Videoausgangs wählen: 480P / 576P / (Videoauflösung) 720P / 1080I / 1080P / AUTO AUDIO Taste während Filmwiedergabe wiederholt (Audiospur) drücken, um Audiospur zu wechseln MUTE (Stumm) Ton stumm schalten SUBTITLE Schaltet während der Wiedergabe von Filmen die (Untertitel) Untertitel ein/aus REPEAT... -
Seite 6: Audio- / Videoanschlüsse
AUDIO- / VIDEOANSCHLÜSSE Inhalte auf USB-Speichergeräten oder Speicherkarten Externe Festplatte oder USB-Flash-Speicher SD/MMC Karten Vor der Verwendung des Mediagate müssen Inhalte wie Filme, Musik oder Fotos auf den USB-Speichergeräten oder der Speicherkarte abgespeichert sein. Verwendung von USB-Speichergeräten oder Speicherkarten am Mediagate Am USB-Anschluss Am USB-Anschluss Seitenansicht... -
Seite 7: Anschließen Der Stromversorgung
Anschließen des TV-Geräts Zum TV-Gerät Audio- und Videoanschluss HDMI-Anschluss Anschluss für Home-Entertainment-System Anschließen der Stromversorgung Netzteil Nach dem Anschließen der Stromversorgung schaltet sich der Player ein und wird automatisch vom TV-Gerät erkannt. Nach ein paar Sekunden wird die Startseite auf dem TV-Gerät angezeigt. Bitte am TV-Gerät die richtige Eingangsquelle wählen. - Seite 8 Anschließen am AV-Ausgang Den CVBS-Anschluss des Mediagate VX mit dem AV-Eingang des TV-Geräts verbinden. Danach die Anschlüsse AUDIO (R/L) des Mediagate VX mit den entsprechenden Eingängen am TV-Gerät oder HiFi-System verbinden. Das TV-Gerät einschalten, den AV-Eingang wählen und den Mediagate VX einschalten.
- Seite 9 Über diesen Anschluss werden digitale Audio- und Videosignale mit einer Auflösung von bis zu 1080P übertragen. Daher liefert er die beste Audio-/Videoqualität. Das HDMI-Kabel am Mediagate VX und am TV-Gerät anschließen und am TV-Gerät den HDMI-Eingang wählen. Anschließen am koaxialen/optischen Ausgang AV Receiver Den koaxialen oder optischen Ausgang des Mediagate VX über ein koaxiales oder optisches SPDIF-Kabel...
- Seite 10 Anschließen eines Heimkinosystems Bild 1: Den Mediagate VX über ein HDMI-Kabel an einen AV-Receiver anschließen und dann das Signal vom AV-Receiver über ein weiteres HDMI-Kabel zum TV-Gerät weiterleiten (HDMI-Kabel nicht im Lieferumfang enthalten). Bild 2: Den koaxialen oder optischen Ausgang des Mediagate VX über ein koaxiales oder optisches SPDIF-Kabel mit dem AV-Receiver verbinden.
-
Seite 11: Bedienungsmenüs
BEDIENUNGSMENÜS Wenige Sekunden nach dem Einschalten zeigt das System das Hauptmenü an. Schritt 1: Gerät auswählen Side USB Disk (USB-Speichergerät am seitlichen Anschluss) Wenn am seitlichen Anschluss ein USB-Speichergerät angeschlossen ist, wird ein entsprechendes Symbol angezeigt, über das sich das Gerät durchsuchen lässt. Rear USB Disk (USB-Speichergerät am hinteren Anschluss) Wenn am hinteren Anschluss USB-Speichergerät angeschlossen ist, wird ein entsprechendes Symbol angezeigt, über das sich das Gerät durchsuchen lässt. -
Seite 12: Videomenü
Vor der Verwendung sind Dateien auf ein Speichergerät oder eine Speicherkarte zu kopieren und die Speichergeräte am Mediagate VX anzuschließen bzw. die Speicherkarte in den Kartenleser zu stecken. Der Mediagate VX kann folgende Dateiformate lesen: AVI, MPG, MP4, DAT, VOB, MKV, TS, TRP, TP, M2TS 1. -
Seite 13: Musikmenü
MUSIKMENÜ Dateien auf ein Speichergerät oder eine Speicherkarte kopieren und die Speichergeräte am Mediagate VX anschließen bzw. die Speicherkarte in den Kartenleser stecken. Der Mediagate VX kann folgende Dateiformate lesen: WMA, MP3, WAV, AAC (m4a) 1. Zuerst das Speichergerät auswählen, auf dem die Audiodatei gespeichert ist. -
Seite 14: Fotomenü
Vor der Verwendung sind Dateien auf ein Speichergerät oder eine Speicherkarte zu kopieren und die Speichergeräte am Mediagate VX anzuschließen bzw. die Speicherkarte in den Kartenleser zu stecken. Der Mediagate VX kann folgende Dateiformate lesen: JPEG / JPG / BMP / PNG 1. Zuerst das Speichergerät auswählen, auf dem die Fotodatei gespeichert ist. -
Seite 15: Setup-Menü (Einstellungen)
SETUP-MENÜ (EINSTELLUNGEN) 1. Die Taste [SETUP] drücken, um die Einstellungsoptionen aufzurufen. 2. Die zu ändernde Medien- oder Systemeinstellung auswählen. 3. Die Taste [Enter] (Eingabetaste) drücken, um zur Einstellungsseite zu gelangen. 4. Die Taste [Back] (Zurück) drücken, um zurück zur Hauptseite des Einstellungsmenüs zu gelangen. 5. -
Seite 16: Browser (Dateimanager)
Movie Setup (Einstellungen für Videodateien) Subtitle Specific (Größe der Auswählen der Größe der Untertitel: Klein, normal oder groß Untertitel) Subtitle BG (Hintergrund der Auswählen der Hintergrundfarbe für die Untertitel: Transparent, Untertitel) Grau, Gelb, Grün, Weiß Subtitle Font Color (Schriftfarbe Auswählen der Schriftfarbe für die Untertitel: Rot, Blau, Grün und der Untertitel) Weiß... -
Seite 17: Technische Daten
TECHNISCHE DATEN UNTERSTÜTZTE MEDIENFORMATE: Video dekodierung: MPEG-1, MPEG-2, MPEG-4, AVI, XVID, h264 Video formate: AVI, MPG, MP4, DAT, VOB, MKV, TS, TRP, TP, M2TS Photos: JPEG / JPG / BMP / PNG WMA, MP3, WAV, AAC (m4a) Audio: UNTERSTÜTZTE MEDIEN: Externes Gerät Format FAT32/NTFS AUDIO-LEISTUNG... -
Seite 18: Fehlerbehebung
Der VX Chipsatz kann einige Dateien mit neuen Codecs nicht lesen. Auch ein Firmware Upgrade hilft nicht, da der Chipsatz davon unberührt bleibt. Eine Übersicht der akzeptierten Codecs finden Sie unter www.memup.com im Bereich „Spezifikationen“ der Mediagate VX oder in der Anleitung unter „Technische Daten“...
