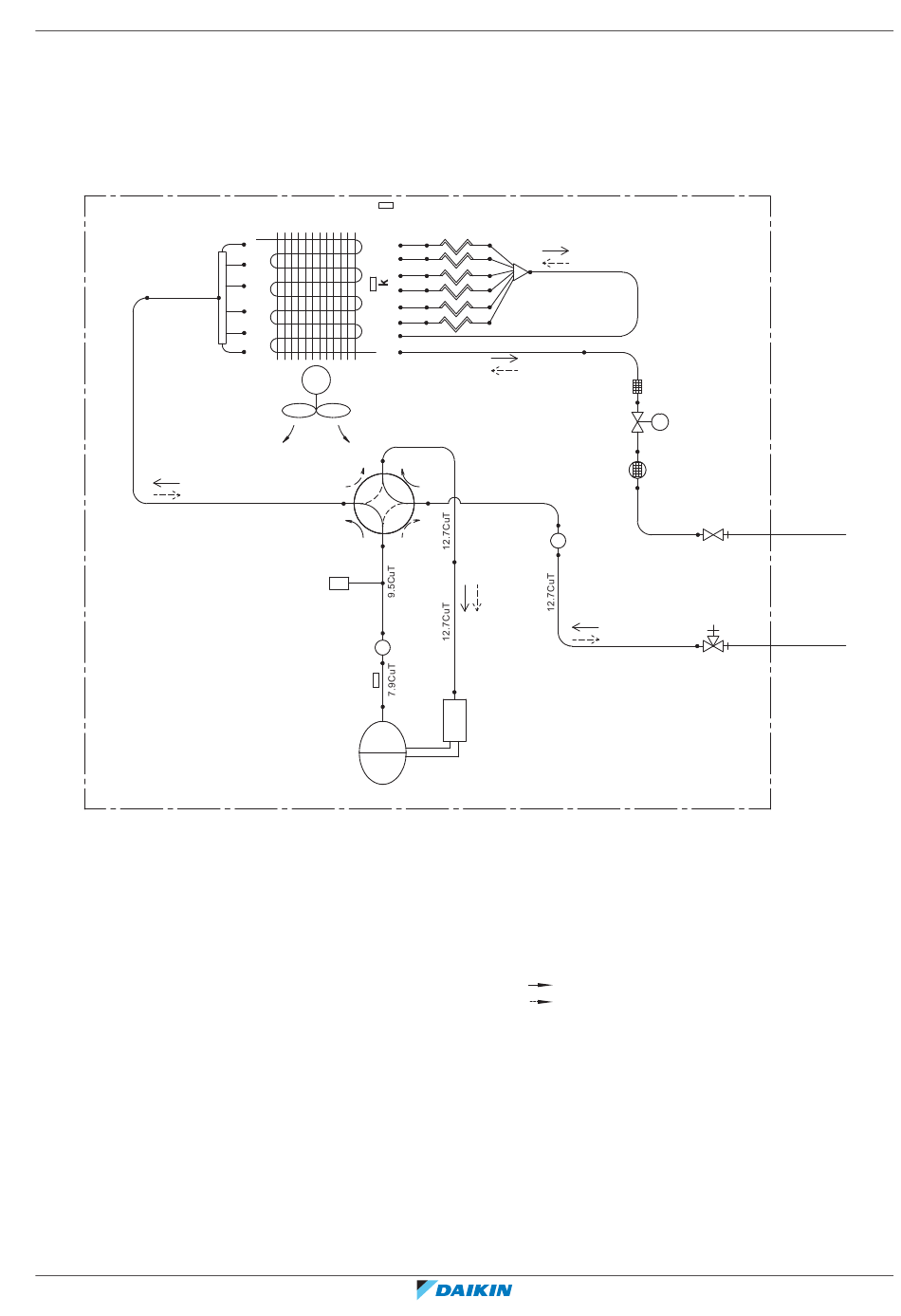

16.2 Rohrleitungsplan

16.2.1 Rohrleitungsplan: Außengerät
12.7CuT
a Bauseitiges Rohrleistungssystem (Flüssigkeit)
b Bauseitiges Rohrleistungssystem (Gas)
c Flüssigkeits-Absperrventil
d Gas-Absperrventil
e Filter
f Elektronisches Expansionsventil
g Dämpfer mit Filter
h Verteiler
i Kapillarrohr
j Wärmetauscher
k Wärmetauscher-Thermistor
l Akkumulator
RXTJ-A_RXTA-C_RXTM-A_RXTP-A
R32 Split-Baureihen
4P728168-1 – 2023.03
PED-Kategorien von Ausstattungen – Hochdruckschalter: Kategorie IV; Verdichter:
Kategorie II; Andere Ausstattungen: Art. 4§3.
j
7CuT
7CuT
7CuT
7CuT
7CuT
7CuT
s
M
r
n
12.7CuT
HPS
m
o
q
p
i
7CuT
7CuT
7CuT
h
7CuT
7CuT
7CuT
9.5CuT
7CuT
12.7CuT
m
l
m Dämpfer
n EIN: 4-Wege-Ventil Heizen
o Thermistor am Abflussrohr
p Außenlufttemperatur-Thermistor
q Verdichter
r Propeller-Ventilator
s Refnet-Verteiler
M Ventilatormotor
HPS Hochdruckschalter (Automatische Rückstellung)
Kühlen
Heizen
