- Output 1 (Ausgang 1):
Ausgangsspannung: 18 VDC, max. Strombelastung: 1,3 A
Der Ausgang wird über den Taster „ON/OFF" geschaltet.
Beim Drücken der Taste „Timer" wird der Timerbetrieb aktiviert. Dies
bedeutet, dass der Ausgang 1 „OUTPUT 1" jede Stunde für ca. 10
Minuten aktiviert wird. Diese Betriebsart ist besonders bei schlechter
Sonneneinstrahlung sinnvoll. Die Ausgangsspannung ist fest auf 18 V
eingestellt.
- Output 2 (Ausgang 2):
Ausgangsspannung: 6 VDC, max. Strombelastung: 0,7 A
Der Ausgang wird über den Taster „ON/OFF" geschaltet. Die
Ausgangsspannung ist fest auf 6 V eingestellt.
Hinweis: Die Ausgänge werden durch Systemstecker angeschlossen.
Es sind als Zubehör entsprechende Verteiler bzw. Verlängerungen
erhältlich. Die Schutzkappen an den Steckverbindungen müssen fest
angezogen sein. Nicht benützte Ausgänge müssen mit den entspre-
chenden Schutzkappen verschlossen werden. Die Stecker sind verpo-
lungsgeschützt. Bitte beim Einstecken keine Gewalt anwenden!

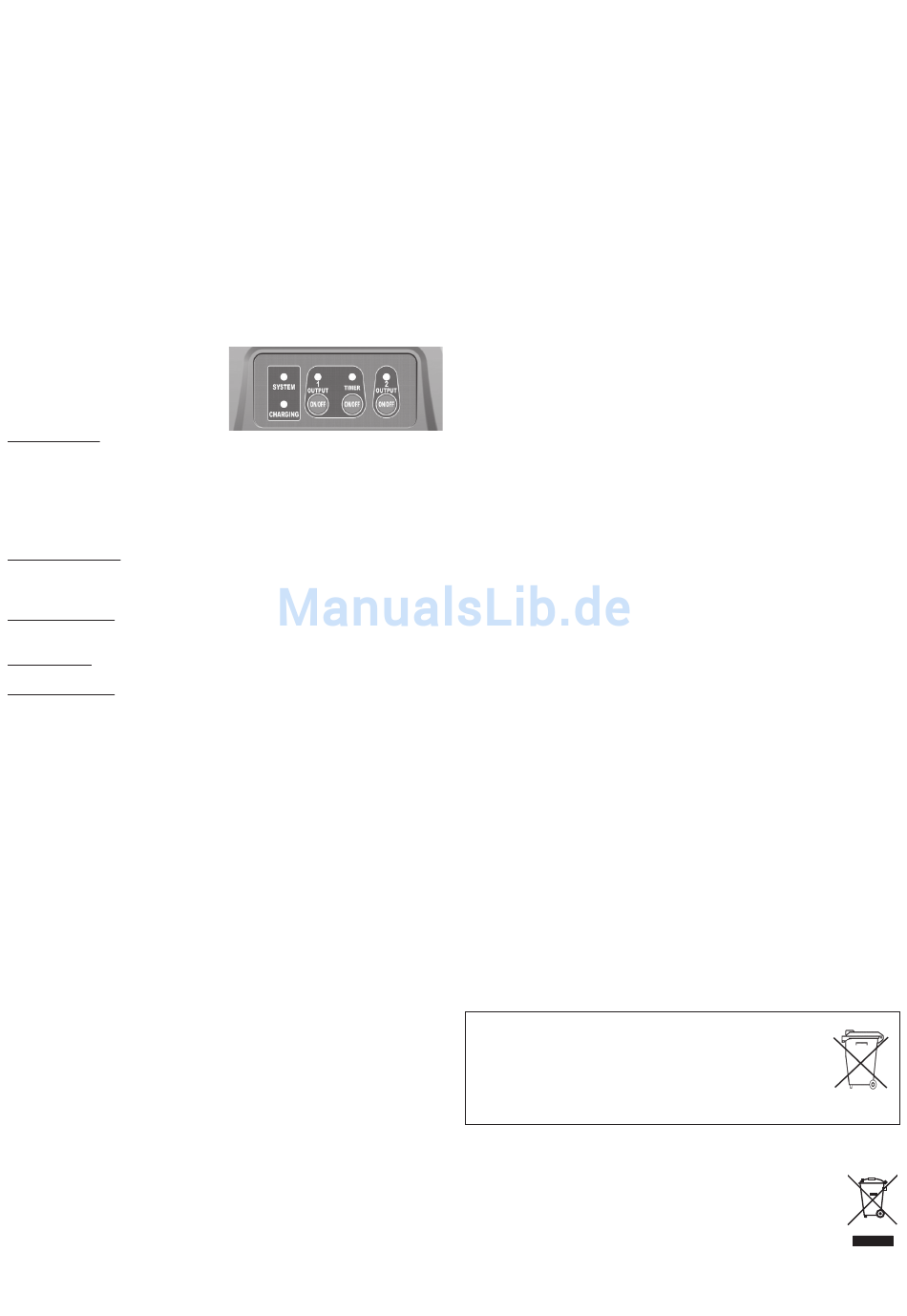

5. LED Anzeigen
LED „SYSTEM"
grün:
rot/ grün 2x blinkend:
rot:
Der Akku ist entladen und die Ausgänge (OUTPUT) sind
abgeschaltet.
LED „CHARGING": gelb:
gelb blinkend:
LED „OUTPUT 1": grün:
grün blinkend:
LED „TIMER":
grün:
LED „OUTPUT 2": grün:
6. Ladevorgang
Ist der Akku am Vorabend entladen worden, dann leuchtet die LED „System"
rot.
Am Morgen und bei Sonnenschein hat dann die Ladung des Akus Vorrang.
Sobald der Akku geladen wird, leuchtet die „Charging" LED gelb auf. Erreicht
der Akku die Spannung von 12,7 V wird ein Ladetimer gestartet und der Akku
für weitere (30 Min. 7 Ah Box) 50 Min. (1 Ah Box) voll geladen. Die LED
„System" blinkt alle 10 Sekunden für 2 x von rot nach grün. Nach dieser Zeit
werden die Ausgänge (Output) eingeschaltet.
7. Wechseln des Akkus
Es empfiehlt sich ca. alle 2 Jahre den Akku zu wechseln. Ein neuer, baugleicher
Akku ist beim Hersteller oder Händler erhältlich.
Gehen Sie beim Tausch wie folgt vor:
1. Stellen Sie den Hauptschalter (SYSTEM ON/OFF) an der Vorderseite der
Akkubox in die Stellung „OFF" (Aus) und stecken Sie alle Stecker aus.
2. Drehen Sie die Akkustation auf den Kopf und lösen Sie die unteren vier
Schrauben.
3. Drehen Sie die Akkubox dann wieder um und nehmen Sie den Deckel vor-
sichtig ab.
4. Lösen Sie die + Pol und - Pol Verbindung am Akku.
5. Entnehmen Sie den Akku aus dem Gehäuse und setzen Sie den neuen,
baugleichen Akku ein.
6. Stecken Sie die Kabelschuhe wieder auf die Pole des Akkus auf. Beachten
Sie dabei bitte die Kabelfarbe: Pluspol (rot) und Minuspol (schwarz).
7. Schließen Sie das Gehäuse wieder in umgekehrter Reihenfolge.
Hinweis: Bitte verwenden Sie nur einen
Spannung und Kapazität.
Hinweis: Der alte Akku muss umweltgerecht entsorgt werden. Wenden Sie
sich dabei an die Kommunen, öffentliche Sammelstellen oder an Ihren Händler.
8. Überwinterung
Laden Sie den Akku in der Akkubox voll. Nutzen Sie dazu einen Sonnentag und
schalten Sie den Schalter „SYSTEM ON/OFF" in die Stellung „Aus" (OFF).
Überwintern Sie die Akkubox nur im vollgeladenen Zustand in einem frost-
Akku geladen und Ausgänge können
einschaltet werden.
Akku befindet sich in der Volladung.
Siehe Punkt: 6.
Akku wird geladen
Akku ist voll geladen und auf
Erhaltungsladung.
Ausgang 1 ist eingeschaltet.
Kurzschluß an Ausgang 1.
Timermodus ist aktiviert.
Ausgang 2 ist eingeschaltet.
baugleichen Akku mit gleicher
freien Raum. An sonnigen Tagen kann die Akkubox gelegentlich an das
Solarmodul zur Ladung angesteckt werden. Dies ermöglicht eine möglichst
lange Lebensdauer des Akkus.
Möchten Sie die Akkubox über den Winter betreiben, z.B. in Verbindung
mit einem Teichbelüfter oder LED Lichterkette (als Zubehör erhältlich) dann
kann diese auch im Freien überwintert werden. Bitte beachten Sie, dass der
Aufstellort schneefrei ist und bei evtl. einsetzenden Tauwetter die Akkubox nicht
unter Wasser steht. Ein Frostschutz für die Akkubox wäre von Vorteil.
9. Probleme
- LED wird trotz Sonneneinstrahlung nicht grün, aber die gelbe LED
leuchtet.
1. Der Akku ist noch nicht genug geladen und hat die Wiedereinschaltschwelle
noch nicht erreicht. Der Ladevorgang kann bei schwacher Sonneneinstrahlung
mehrere Stunden dauern. (Siehe Punkt 6).
2. Akku ist verbraucht! Ca. alle 2 Jahre sollte der Akku gewechselt werden.
Bitte Punkt 7 dieser Anleitung beachten.
- LED wird trotz Sonneneinstrahlung nicht grün beim Aus- und wieder
Einschalten des Schalters „SYSTEM ON/OFF" läuft die Pumpe an und die
grüne LED leuchtet.
1. Der Akku hatte noch nicht seine Wiedereinschaltschwelle erreicht. Nach
dem Aus- und Einschalten des Systems wird die Elektronik zurückge-
setzt und die angeschlossenen Verbraucher werden mit Energie versorgt
ohne die Wiedereinschaltschwelle abzuwarten. Dies ist ein ganz norma-
ler Vorgang und es liegt kein Defekt vor (bitte Punkt 6 beachten). Diese
Verfahrensweise sollte jedoch nicht angewendet werden, da es sich negativ
auf die Lebensdauer des Akkus auswirkt.
- LED wird trotz Sonneneinstrahlung nicht grün. Die LED System blinkt im
Abstand von 10 Sekunden 2 mal grün.
1. Der Akku ist in der Vollladephase. Bitte Punkt 6 beachten.
- Die grüne LED über dem Ausgang 1 blinkt.
1. Es liegt ein Kurzschluss oder Überlastung am Ausgang 1 vor. Bitte überprü-
fen Sie das angeschlossene Gerät und alle Steckverbindungen (besonders
der Pumpen und LED Beleuchtung auf Dichtheit).
2. Überprüfen Sie die Kabel auf Beschädigungen oder Bisse von Tieren.
- Die gelbe LED „CHARGING" leuchtet, sonst funktioniert nichts.
1. Ist der Schalter „SYSTEM ON/OFF" eingeschaltet (Position ON)?
2. Wenn ja, dann schalten Sie den Schalter „SYSTEM ON/OFF" für ca. 1
Minute aus und dann wieder ein. Dadurch wird die Regelelektronik zurück-
gesetzt.
10. Technische Daten:
Type
Akkubox 12 V /7 Ah
Art.-Nr:
101816
Max. Modulleistung:
50 Wp
Ladetimer:
30 Min.
Schutzart:
IP 44
Schutzklasse:
III
Temperaturbereich:
-15 bis +30°C
Akku:
PB 12 V/7 Ah
Ersatzakku:
901034
Ausgänge:
Output 1:
DC 18V/ max. 1,3A
Output 2:
DC 6V/ max. 0,7A
5 m Verl.-kabel Solarmodul:
101738
5 m Verl.-kabel "Output 1":
101738
5 m Verl.-kabel "Output 2":
101740
WARNUNG vor Stolpergefahr! Verlegen Sie das Anschlusskabel so, dass es
nicht zur Stolperfalle wird!
Batterie-Rücknahme
-
Batterien dürfen nicht mit dem Hausmüll entsorgt werden.
-
Der Verbraucher ist gesetzlich verpflichtet, Batterien nach Gebrauch
zurückzugeben, z.B. bei den öffentlichen Sammelstellen oder dort, wo
derartige Batterien verkauft werden.
Schadstoffhaltige Batterien sind mit dem Zeichen „durchgestrichene
-
Müll tonne" und einem der chemischen Symbole versehen.
Entsorgung:
Werter Kunde,
bitte helfen Sie mit Abfall zu vermeiden. Sollten Sie sich einmal von
diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele
seiner Komponenten aus wertvollen Rohstoffen bestehen und wie-
derverwertet werden können.
Entsorgen Sie ihn daher nicht in der Mülltonne, sondern führen Sie
ihn bitte Ihrer Sammelstelle für Elektrogeräte zu.
Vielen Dank für Ihre Mithilfe!
Copyright, Änderungen vorbehalten!
Akkubox 12 V/ 12 Ah
101812
50 Wp
50 Min.
IP 44
III
-15 bis +30°C
PB 12 V/ 12 Ah
901032
DC 18V/ max. 1,3A
DC 6V/ max. 0,7A
101736
101736
101740
Pb
