esotec Lugano 5000 Bedienungsanleitung

Bedienungsanleitung

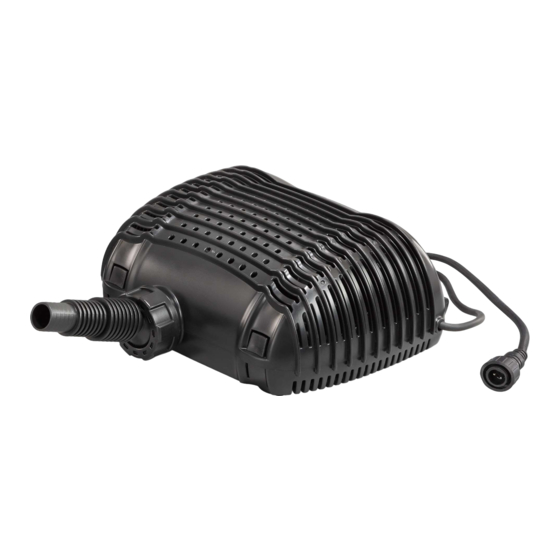

Bachlaufpumpe "Lugano 5000"
Kundenbetreuung:
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Mo. bis Fr. 9 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr.
Per Telefon: 09605-92206-0
Per e-mail bei Ersatzteilbestellungen: ersatzteil@esotec.de
Per e-mail bei Fragen zum Produkt: technik@esotec.de
Produkt: Hersteller Art.-Nr: 101776
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch
wenn Sie dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut
wurde.
Es erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie
als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden, erlischt der
!
Garantieanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachge-
mäße Handhabung oder nichtbeachten
der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung. In solchen Fällen erlischt jeder
Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemä-
ße Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
3. Bestimmungsgemäße Verwendung
Diese Tauchpumpe ist für die Wasserförderung im Gartenteich, Brunnen o. ä. konzi-
piert. Sie kann über einen Schlauchanschluss Wasser fördern und ist besonders für
die Speisung von Bachläufen geeignet.
Diese Pumpe ist nur zur Förderung von Süßwasser geeignet! Chlor- oder Salzwasser
zerstören die Pumpe!
Als Energiequelle kann ein Solarmodul mit mind. 80 W Leistung, ein Akku mit 12
V Betriebsspannung oder ein stabilisiertes Gleichspannungs-Netzgerät mit einer
Spannung von 12 bis 18 Volt verwendet werden. Bei der Verwendung mit einem
Solarmodul arbeitet die Pumpe nur dann, wenn genügend Sonneneinstrahlung schat-
tenfrei auf dem Solarmodul auftrifft.
Die Wasserpumpe hat keinen Ein- und Ausschalter. Sobald die Pumpe mit ihrer
Stromversorgung verbunden ist, beginnt sie Wasser zu fördern. Ein Trockenlaufschutz
verhindert den Betrieb der Pumpe wenn diese nicht im Wasser ist!
4. Montage und Inbetriebnahme
1. Rollen Sie das Anschlusskabel an der Bachlaufpumpe ganz aus.
2. Der Schlauchanschluss ist für unterschiedliche Schlauchdurchmesser (Innen-
Durchmesser: 25, 32 oder 38 mm) geeignet. Kürzen Sie den Schlauchanschluss
gemäß dem Durchmesser von Ihrem Schlauch mit einer Säge. Stecken Sie
den Schlauch auf den Ausgang auf und sichern Sie ihn mit einer passenden
Schlauchschelle (nicht im Lieferumfang).
3. Montieren Sie den Schlauchanschluss mit der beiliegenden Überwurfmutter am
Pumpenausgang. Über das Kugelgelenk kann der Schlauchabgang entspre-
chend den Gegebenheiten unter Wasser eingestellt werden.
4. Versenken Sie die Bachlaufpumpe ganz im Wasser (bitte beachten Sie dabei
Punkt 5.).
5. Versorgen Sie nun die Bachlaufpumpe mit Energie.
Verwenden Sie dazu den beiliegenden Stecker mit Kabel (braun = Pluspol, blau
= Minuspol). Sollten Sie diese Pumpe als Solar-Komplettsystem gekauft haben,
dann ist bereits der passende Stecker am Solarmodul vorhanden und das Kabek
mit den offenen Anschlüssen wird nicht benötigt. Das System ist dann steckerfer-
tig.
Hinweis: Der Stecker ist verpolungsgeschützt, es darf beim Einstecken keine Gewalt
angewendet werden.
5. Trockenlaufschutz
Die Pumpe ist serienmäßig mit einem Trockenlaufschutz ausgerüstet. Dazu sind
seitlich am Pumpengehäuse (von außen nicht zu sehen) 2 Sensorpunkte vorhanden.
Sind diese Punkte unter Wasser dann funktioniert die Pumpe. Ist ein Sensorpunkt
nicht im Wasser, dann läuft die Pumpe nicht!
D 6. Pflege und Wartung
Um die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung die
Pumpe gelegentlich mit warmen Wasser ausgewaschen werden. Öffnen Sie dazu
das Gehäuse wie folgt:
Hinweis: Bitte wenden Sie beim Auseinander- und Zusammenbau der Pumpe keine
Gewalt an. Die Teile sind sehr filigran und können leicht brechen.
1. Stecken Sie den Stecker der Pumpe aus.
2. Nehmen Sie die Pumpe aus dem Wasser und drehen Sie den Schlauchanschluss
ab.

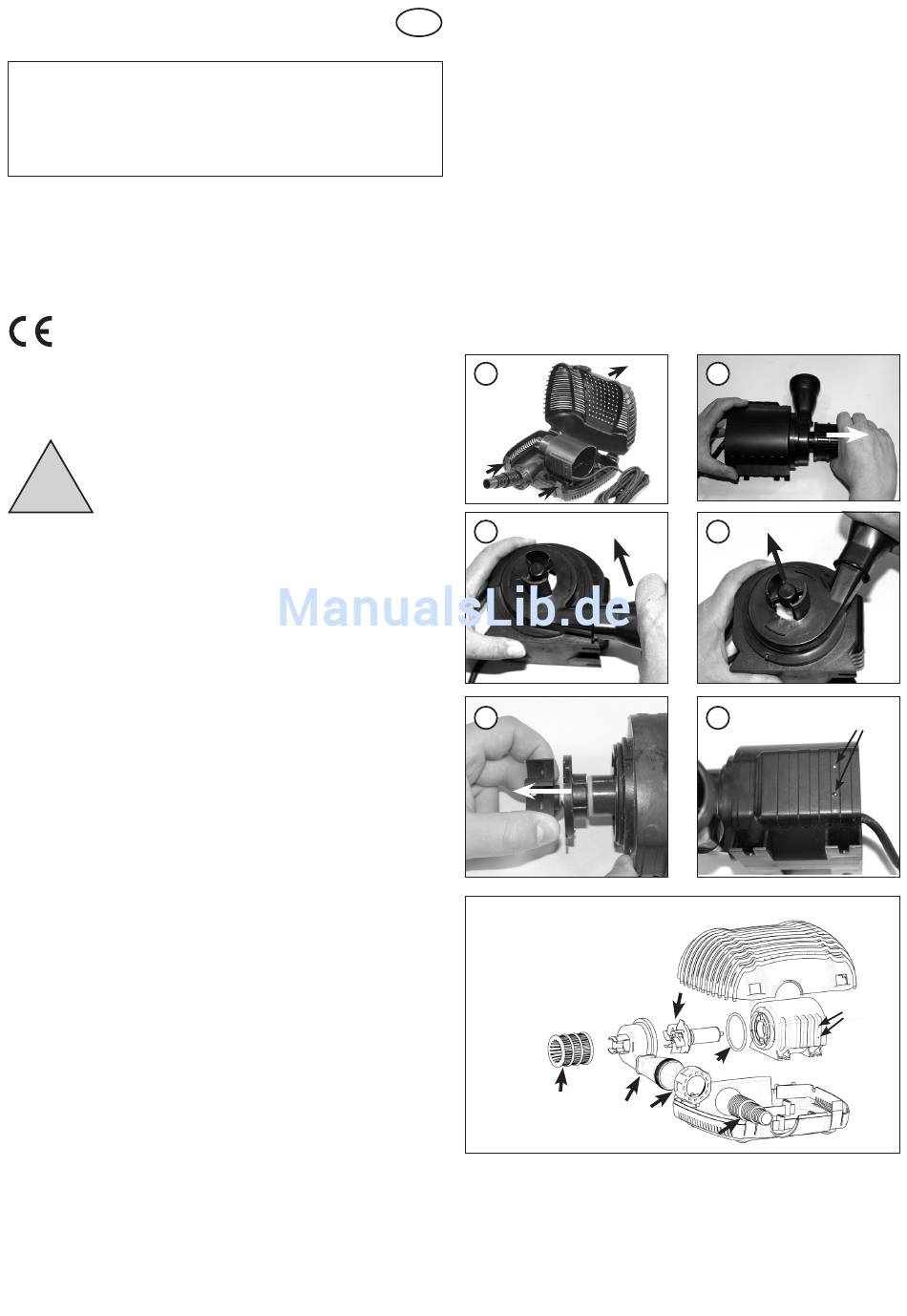

3. Drücken sie die beiden Verriegelungen an der Vorderseite der Pumpe ein und
öffnen Sie das Gehäuse (Bild 1).
4. Nehmen Sie die Pumpe aus dem Gehäuse heraus.
5. Ziehen Sie den Kunststoffvorfilter ab (Bild 2) und reinigen Sie ihn mit warmen
Wasser.
6. Drehen sie den Wasserabgang um ca. 90° gegen den Uhrzeigersinn (Bild 3) und
nehmen Sie ihn vorsichtig ab (Bild 4).
7. Ziehen sie das Flügelrad vorsichtig nach vorne heraus (Bild 5) und reinigen sie
die Teile von Verschmutzung oder Ablagerungen mit warmen Wasser.
8. Reinigen Sie die Kontakte des Trockenlaufschutzes an der Seite der Pumpe (Bild
6) mit einer weichen Bürste oder Schwamm.
9. Nach der Reinigung setzen Sie die Pumpe wieder in umgekehrter Reihenfolge
zusammen.
1.
3.
5.
1. Kunststoffvorfilter
2. Wasserabgang
3. Flügelrad
4. Dichtung
5. Sensoren für Trockenlaufschutz
6. Schlauchanschluss
7. Überwurfmutter
1
7. Funktionsstörungen
Pumpe fördert kein Wasser
- Ist die Pumpe vollständig im Wasser eingetaucht? Trockenlaufschutz (Punkt 5)
- Ist die Anschlussspannung verpolt? Kabelfarbe braun = + Pol, Blau = minus Pol.
- Pumpe verschmutzt oder blockiert? Reinigung der Pumpe siehe Punkt 6.
- Leistung des angeschlossenen Solarmoduls oder Netzgerät ausreichend?
- Solarmodul evtl. teilabgeschattet?
2.
4.
Sensoren für
6.
Trockenlaufschutz
3
4
7
2
6
5
