esotec Rimini plus Bedienungsanleitung

Bedienungsanleitung
Solar Pumpensystem "Rimini plus"
Kundenbetreuung:
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Mo. bis Fr. 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr.
Per Telefon: 09605-92206-0
Per e-mail bei Ersatzteilbestellungen: ersatzteil@esotec.de
Per e-mail bei Fragen zum Produkt: technik@esotec.de
Produkt: Hersteller Art.-Nr: 101709
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie ent-
hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hier-
auf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Es erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs-
sen Sie als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden,
Bedienungsanleitung verursacht werden, erlischt der
!
Garantieanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachge-
mäße Handhabung
Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung.
In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße
Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu
beachten. Dieses Produkt ist nur für die Verwendung im privaten Bereich konzipiert.
3. Bestimmungsgemäße Verwendung
- Das Pumpensystem ist für den Einsatz im Außenbereich in Gartenteichen oder
Schalen konzipiert. Je nach Sonneneinstrahlung auf das Solarmodul wird der ein-
gebaute Akkupack geladen und die Pumpe fördert bei geladenem Akku (grüne
LED leuchtet) Wasser. Bei Schatten oder anbrechender Dunkelheit wird die
Pumpe über den Akku in der Akkubox versorgt. Je nach Ladegrad bis zu mehre-
ren Stunden.
- Zur Funktion der Pumpe wird direkte Sonneneinstrahlung benötigt.
- Bei Inbetriebnahme kann der eingebaute Akkupack teilweise entladen sein.
Bitte laden Sie die Akkus einen Tag bei Sonneneinstrahlung auf, lassen Sie
die Pumpe dabei ausgeschaltet.
- Das Pumpensystem zeichnet sich besonders durch seine Montagefreundlichkeit
aus. Es ist zum Aufbau kein Werkzeug erforderlich. Das System benötigt zum
Anlauf schattenfreie Sonneneinstrahlung auf das Solarmodul.
- Zum Fördern von Trinkwasser darf die Pumpe nicht eingesetzt werden.
- Die Leistung kann über einen Regler an der Pumpe verändert werden.
- Die Pumpe darf niemals trockenlaufen!
- Um ein mögliches störendes Plätschern zu vermeiden, können Sie das Steigrohr
verkleinern.
- Der Akkupack muß durchschnittlich alle 2 Jahre gegen einen neuen, baugleichen
Akkupack getauscht werden.
- Um die Förderung sicher zu unterbrechen, müssen Sie das Pumpensystem aus-
schalten oder die Kabelverbindung zwischen Solarmodul und Pumpe lösen.
4. Montage und Inbetriebnahme
Das Pumpensystem besteht aus folgenden Teilen:
1 Stk. 3,5 W Solarmodul mit Erdspieß, Akkubox mit 6V/ 1200 mAh Akkupack, 1 Stk.
Tauchpumpe im Kunststoffgehäuse mit 5 m Anschlussleitung, 4 Steigrohre und 4
Wasserdüsen.
1. Rollen Sie das Anschlusskabel an der Pumpe ganz aus.
2. Stecken Sie die Steigrohre auf die Pumpe auf und setzen Sie dann einen der
gewünschten Sprinkler auf das Steigrohr.
die durch Nichtbeachten
oder Nichtbeachten
3. Stellen Sie die Pumpe im Teich auf einige Steine. Vermeiden Sie einen Standort
D
direkt am Teichgrund, da hier besonders viel Schmutz durch die Pumpe ange-
saugt wird und diese dann sehr schnell verschmutzt.

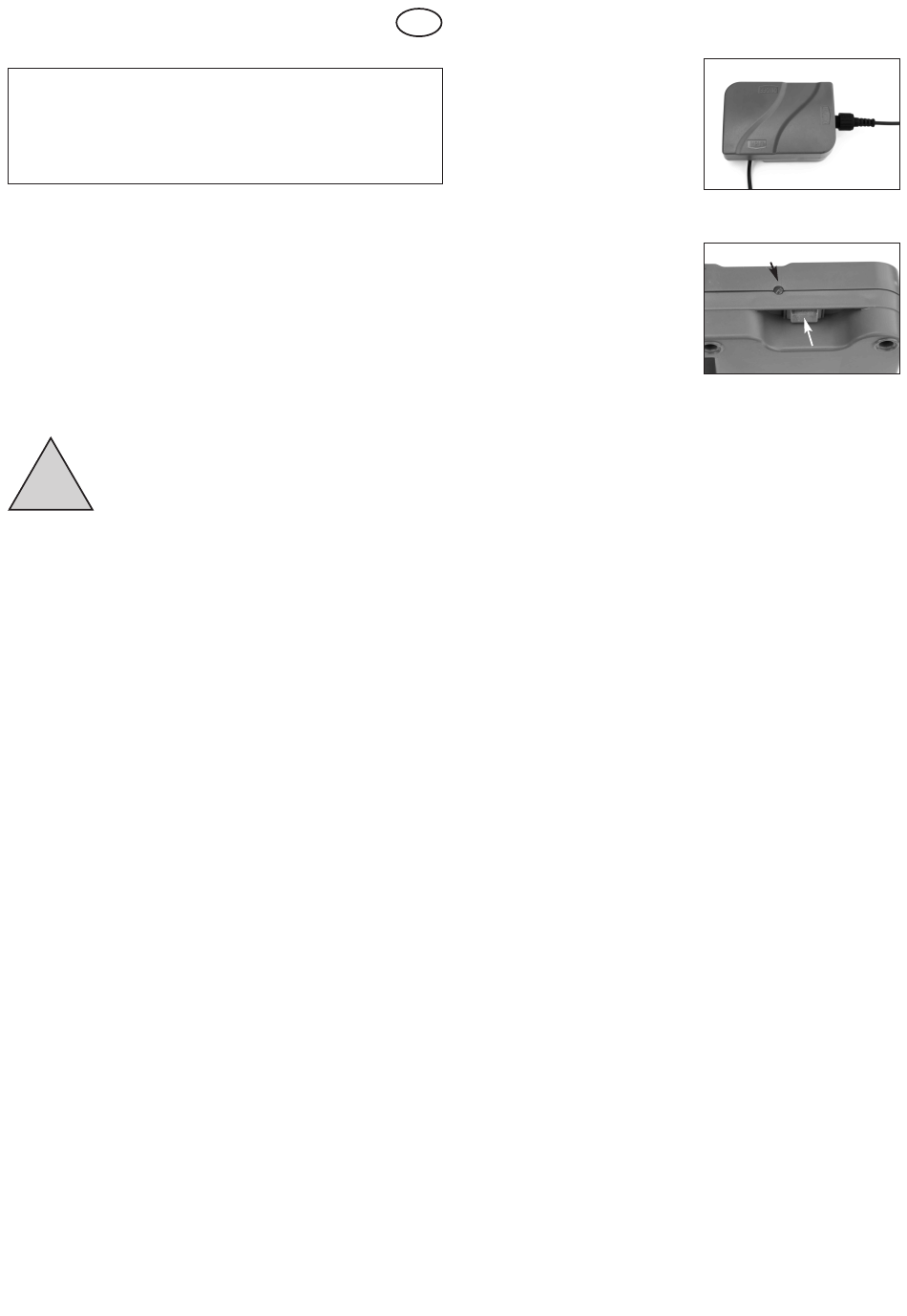

4. Verbinden Sie nun den Stecker der
Pumpe mit der Buchse an der Akkubox
und schrauben Sie die Überwurfmutter
fest auf.
5. Rollen Sie das Kabel an der Akkubox ab
und stecken Sie den Stecker in die
Buchse des Solarmoduls ein. Schrauben
Sie die Überwurfmutter fest auf.
6. Schrauben Sie den Erdspieß an der Rückseite des Solarmoduls fest und stecken
Sie das Solarmodul in Reichweite des Kabel an einen schattenfreien Ort ein. Über
das Kugelgelenk kann das Solarmodul
zur Sonne ausgerichtet werden.
7. Lassen Sie den Schalter an der Akkubox
in der Stellung „O" (Aus) und laden Sie
den eingebauten
Stunden bei Sonneneinstrahlung auf.
8. Stellen Sie dann den Schalter in die
Stellung „I" (Ein) und die Pumpe beginnt
Wasser zu fördern.
9. Das Solarpumpensystem ist nun betriebsbereit.
- LED Anzeige
dieser
rot = Akku entladen und Pumpe ist ausgeschaltet
grün = Akku betriebsbereit und die Pumpe läuft
der Hinweis: Ist der Schalter an der Akkubox in Stellung „0" ist die Pumpe abgeschaltet,
der Akku wird aber weiter geladen.
Hinweis: Es darf beim Einstecken keine Gewalt angewendet werden. Die Vorderseite
des Solarmoduls ist bruchempfindlich.
Achtung Verletzungsgefahr! Ein gebrochenes Modul kann nicht mehr repariert wer-
den und muss umweltgerecht entsorgt werden.
Hinweis: Weitere Montagehinweise entnehmen Sie bitte der Anleitung der
Wasserpumpe.
5. Wechseln des Akkupacks
Nach ein bis zwei Jahren wird die Kapazität des Akkupacks nachlassen und muss
getauscht werden. Der Akkupack ist im Handel oder beim Hersteller erhältlich.
1. Schalten Sie die Akkubox über den Schalter aus und trennen Sie diese vom
Solarmodul und Wasserpumpe.
2. Schrauben Sie die 4 Schrauben an der Unterseite der Akkubox heraus und neh-
men Sie die Abdeckung ab.
3. Stecken Sie den Akkupack aus und tauschen Sie diesen durch einen baugleichen
Akkupack. Der Akkupack ist im Handel oder beim Hersteller (www.esotec.de -
Art.-Nr: 901006) erhältlich.
4. Stecken Sie die Buchse am Kabel des Akkus wieder in den Stecker in der
Akkubox polungsrichtig ein.
5. Schließen Sie das Gehäuse wieder in umgekehrter Reihenfolge.
6. Verbinden Sie die Akkubox wieder mit dem Solarmodul und Wasserpumpe.
7. Schalten Sie den Schalter an der Akkubox wieder in die Stellung I (Ein).
Hinweis: Verbrauchte Akkus müssen umweltgerecht entsorgt werden und gehö-
ren nicht in den Hausmüll. Ihr Händler ist gesetzlich verpflichtet die alten Akkus
zurückzunehmen.
6. Pflege und Wartung
Um die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung die Pumpe
und Ihre Teile mit warmen Wasser ausgewaschen werden.
Hinweise für die Pflege und Wartung der Pumpe entnehmen Sie bitte der Anleitung
der Pumpe.
Wischen Sie gelegentlich das Solarmodul mit einem weichen und leicht angefeuchteten
Tuch sauber.
Hinweis: Bevor Sie Arbeiten an der Pumpe durchführen, schalten Sie das System aus oder
unterbrechen Sie die Steckverbindung zwischen Pumpe und Akkubox.
7. Probleme
Solarpumpe läuft nicht:
- Zu wenig Sonneneinstrahlung? Modul Richtung Süden platzieren!
- Pumpe verstopft? Reinigung gemäß der Pumpenanleitung!
- Steckverbindung am Kabel überprüfen!
- Akkupack älter als 2 Jahre? Akkupack tauschen!
- Akkubox eingeschaltet?

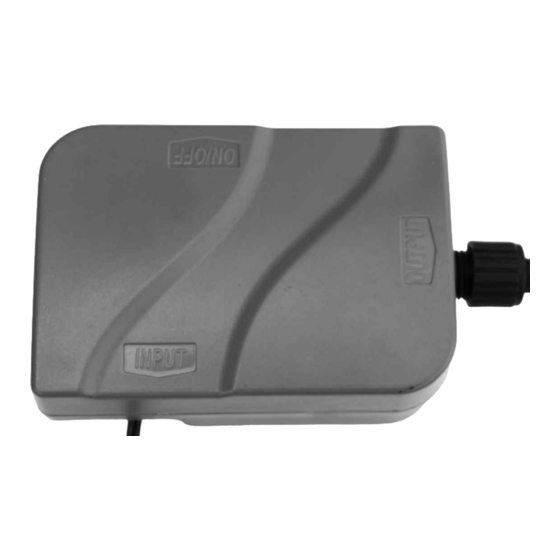

Zum Solarmodul
LED Anzeige
Akkupack einige
Pumpen-
anschluss
Schalter
