Typ 8694
Systembeschreibung
5.4.
aufbau des positioners
Der Positioner Typ 8694 besteht aus der mikroprozessor gesteuerten Elektronik, dem Wegmesssystem und dem Stell-
system. Das Gerät ist in Dreileitertechnik ausgeführt. Die Bedienung des Positioners erfolgt über 2 Tasten und einen
4-poligen DIP-Schalter. Das pneumatische Stellsystem für einfachwirkende Antriebe besteht aus 2 Magnetventilen.
5.4.1.
darstellung
Version 1
Abluftanschluss
(Beschriftung: 3)
Gehäusemantel
abgenommen:
LED
Zuluftfilter
(tauschbar)
nur für Typ 23xx und 2103 mit vorgesteuertem Stellsystem
für hohe Luftleistung (Antriebsgröße ø 130)

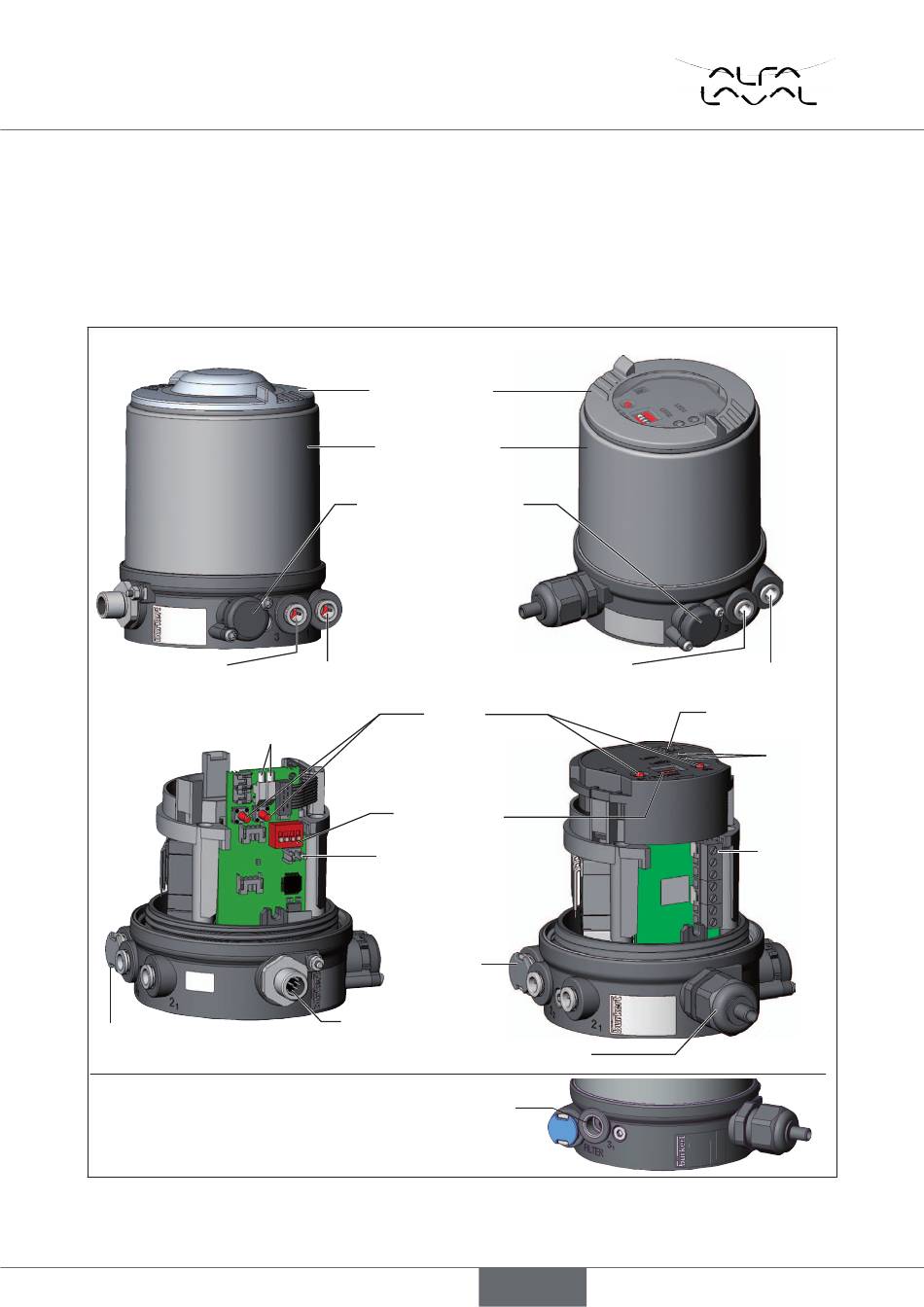

Bild 2:
Aufbau
Klarsichthaube
Gehäusemantel
Druckbegrenzungsventil
(zum Schutz vor zu
hohem Innendruck im
Fehlerfall)
Steuerluftanschluss
(Beschriftung: 1)
Tasten
DIP-Schalter
Kommunikations-
schnittstelle
Zuluftfilter
(tauschbar)
Elektrischer Anschluss
(Kabelverschraubung M16 x 1,5
oder Rundsteckverbinder M12 x 1)
zusätzlicher Abluftanschluss
(Beschriftung: 3.1)
Version 2
Abluftanschluss
(Beschriftung: 3)
deutsch
Steuerluftanschluss
(Beschriftung: 1)
Kommunikations-
schnittstelle
LED
Schraub-
klemmen
77
