7. elémenTs de cOmmande eT d'affichage
Le chapitre suivant décrit les états de marche ainsi que les éléments de commande et d'affichage du positionneur.
Vous trouverez d'autres informations concernant la commande du positionneur au chapitre « 12. Mise en service ».
7.1. etat de marche
autOmatique (autO)
A l'état de marche AUTOMATIQUE, le fonctionnement normal du régulateur est effectué et surveillé.
→ La LED 1 clignote en vert.
manuel
A l'état de marche MANUEL, la vanne peut être ouverte ou fermée manuellement à l'aide des touches.
→ La LED 1 clignote en rouge / vert en alternance.
L'interrupteur DIP 4 permet de passer de l'état de marche AUTOMATIQUE à MANUEL et vice versa.
On
1 2 3 4
7.2. eléments de commande et d'affichage du
positionneur
Version 1
LED 1

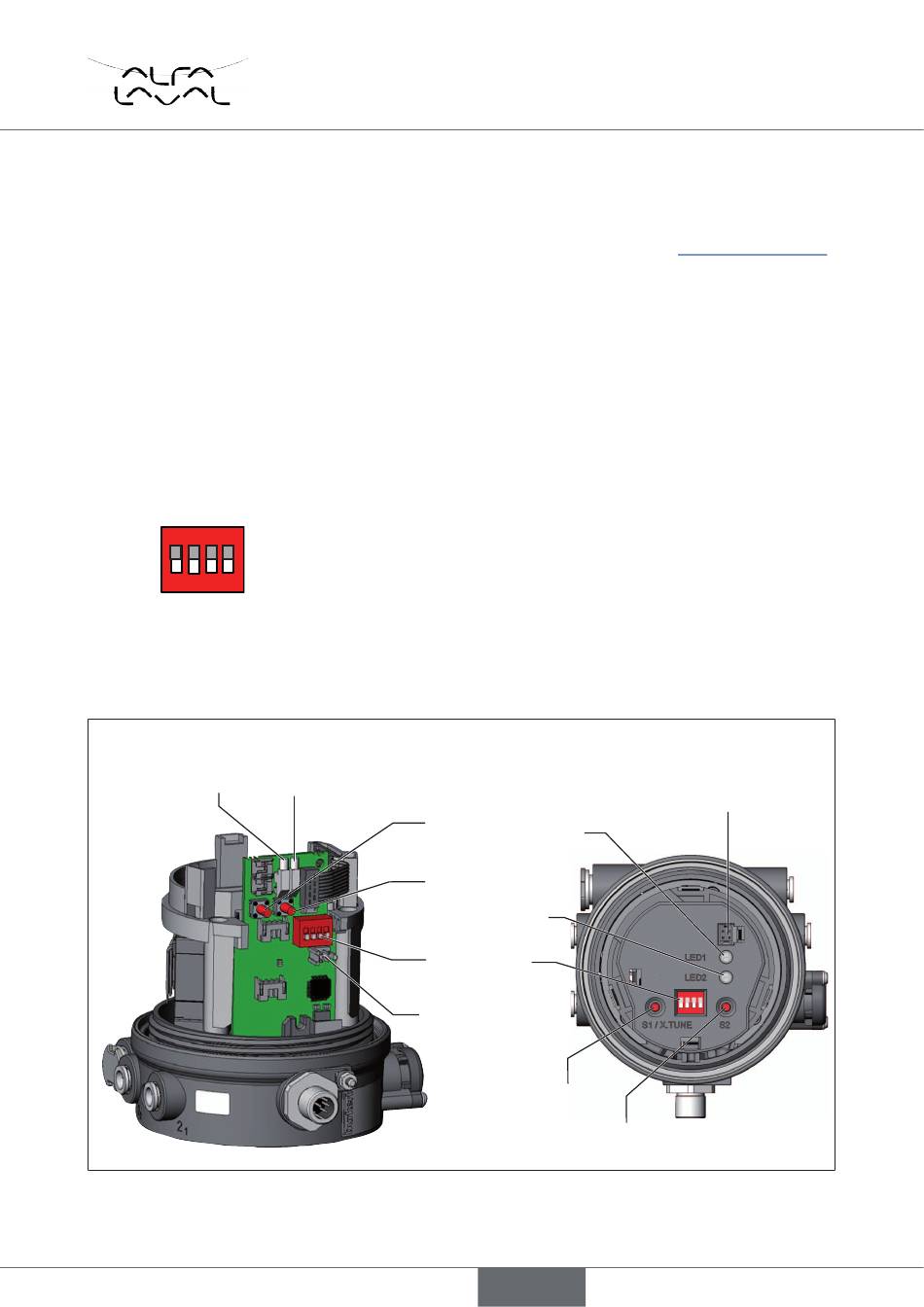

Figure 8 : Description des éléments de commande
152
dip
LED 2
Version 2
Touche 1
LED 1
Touche 2
LED 2
Interrupteur
DIP
Interface de
communication
Touche 1
Touche 2
français
Type 8694
Eléments de commande et d'affichage
Interface de
communication
ON DIP
1 2 3 4
