Seite 34: Usb-C Zu 4K Hdmi Über Cat6

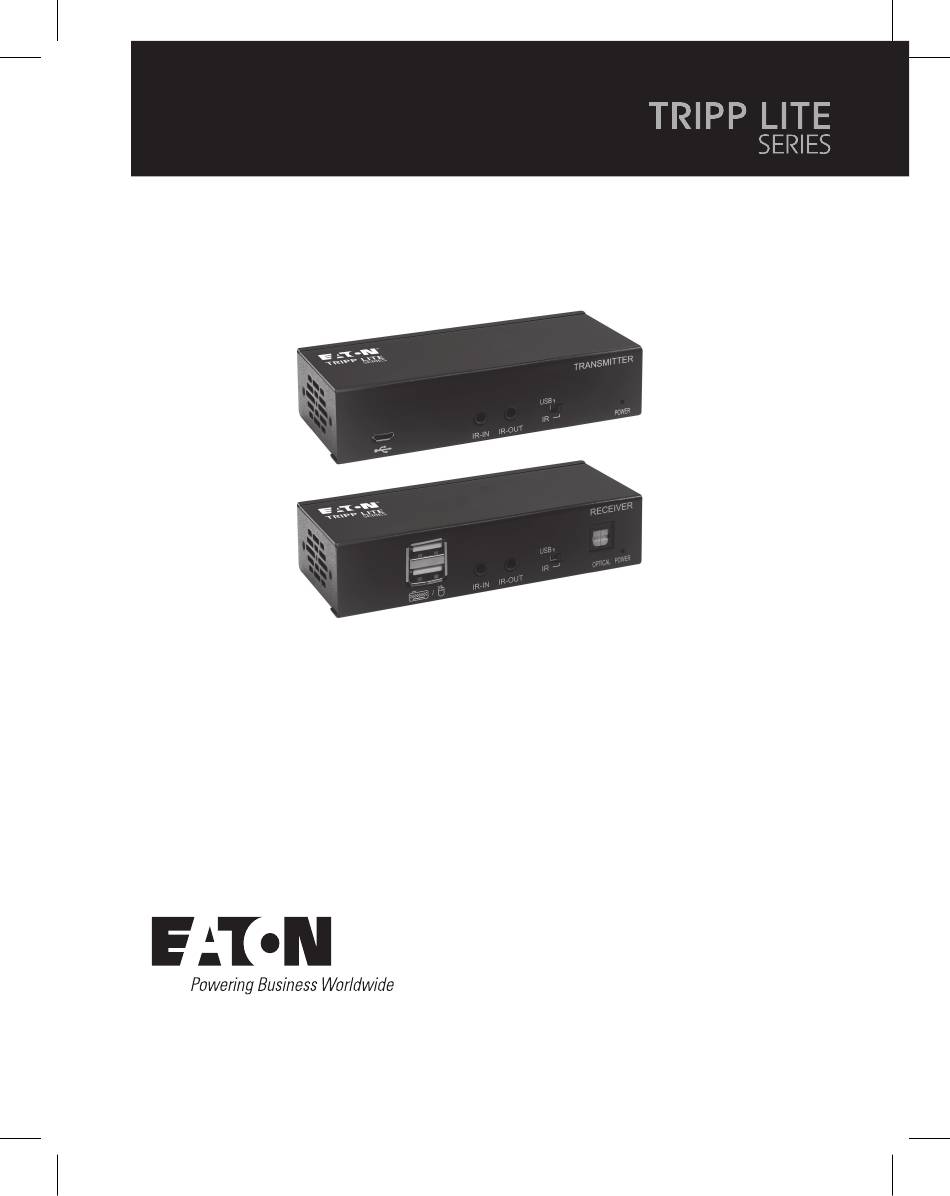

Bedienungsanleitung USB-C zu 4K HDMI über Cat6 – Modell: und KVM-Extender-Kit B127A-1A1-BCBH Das gekaufte Produkt kann vom Bild abweichen. English 1 Español 12 Français 23 Italiano 45... -
Seite 35: Lieferumfang
Lieferumfang • Sender-und Empfängereinheiten • Externes Netzteil (Eingang: 100-240 V, 50/60 Hz, 0,6 A; Ausgang: 24 V/1 A) • Steckeradapter: NEMA 1-15P (Nord Amerika), CEE 7/16 Schuko (Europa), BS 1363 (UK) und AS/NZS 3112 (Australien) • Befestigungsmaterial • Benutzerhandbuch Optionales Zubehör • N202-Serie Cat6 24 AWG-Volldraht-Patchkabel • P569-XXX-CERT oder P568-XXX-2A-Serie Hochgeschwindigkeits-HDMI 2.0-Kabel •... -
Seite 36: Produktmerkmale
Produktmerkmale • Verlängert die Reichweite von 4K x 2K (3840 x 2160) bei 60 Hz- Video (wie in HDMI 2.0 spezifiziert) bis zu 70 m von der Quelle entfernt • Eingebauter lokaler HDMI-Anschluss unterstützt ein 4K x 2K (3840 x 2160) bei 60 Hz-Signal •... -
Seite 37: Haftungsausschluss
Haftungsausschluss Bitte überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Fernseher/Monitor(e): 1. Bildschirm auf 60 Hz festlegen. Überprüfen Sie die Werkeinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt werden können. 2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. -
Seite 38: Wandhalterung
Montageanleitung Im Lieferumfang des B127A-1A1-BCBH ist Befestigungsmaterial enthalten, das eine Vielzahl von Montagemethoden ermöglicht. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können. Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, Größe oder Anschlussausrichtung variieren. - Seite 39 Installation Hinweise: • Vergewissern Sie sich, dass alle Geräte in der Installation – z. B. Fernsehgeräte, ein Typ-C-Notebook-PC und der Sender – ausgeschaltet sind. • Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen. • Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6.
- Seite 40 Installation 1. Schließen Sie die USB-Typ-C-Quelle mit einem USB-3.0-Typ-C- Kabel an den Anschluss „INPUT“ der lokalen Sendeeinheit an. 2. Optional: Verwenden Sie ein HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A) und schließen Sie einen lokalen Monitor an den Anschluss „LOCALOUT“ der lokalen Sendeeinheit B127A-1A1-BCBH an.
- Seite 41 Installation 7. Schalten Sie die Stromversorgung der USB-Typ-C-Quelle ein. Die LED OUTPUT (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird. 8. Die (orangefarbene) RJ45-LED leuchtet sowohl an der lokalen Sendeeinheit als auch an der externen Empfangseinheit, um anzuzeigen, dass ein Signal von der Quelle zur Anzeige empfangen wird.
-
Seite 42: Usb-Steuerung
USB/IR/Toslink-Steuerungen IR-Steuerung 1. Schließen Sie ein vom Benutzer bereitgestelltes IR-OUT-Kabel an den IR-OUT-Anschluss der Sendeeinheit an. Platzieren Sie den Sensor am IR-OUT-Kabel in einem ungehinderten Bereich mit freier Sicht auf das zu steuernde Gerät. Schließen Sie dann ein vom Benutzer bereitgestelltes IR-IN-Kabel an den IR-IN-Anschluss der Empfängereinheit an. -
Seite 43: Jahr Eingeschränkte Garantie
(1) Jahr ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder... - Seite 44 Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
