Eaton TRIPP LITE Serie Bedienungsanleitung
Thunderbolt 3 dockingstation mit dual-4k-video
Vorschau anzeigen
Andere Handbücher für TRIPP LITE Serie:
- Bedienungsanleitung (141 Seiten) ,
- Betriebsanleitung (140 Seiten) ,
- Schnellstartanleitung (73 Seiten)
Verwandte Anleitungen für Eaton TRIPP LITE Serie
Inhaltszusammenfassung für Eaton TRIPP LITE Serie
-

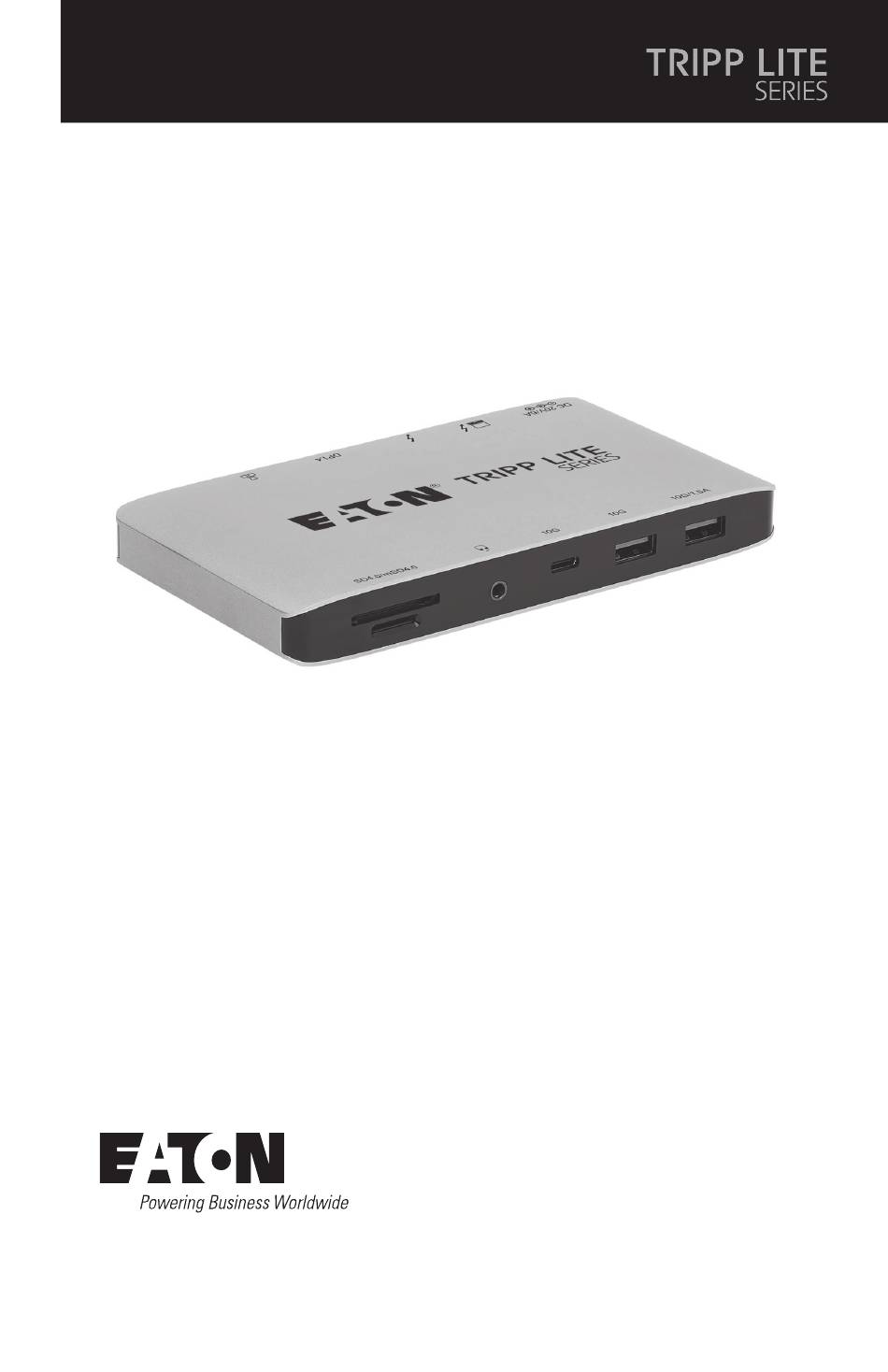

Seite 26: Thunderbolt 3 Dockingstation Mit Dual-4K-Video
Bedienungsanleitung Thunderbolt 3 Modelle: Dockingstation mit MTB3-DOCK-03 Dual-4K-Video MTB3-DOCK-03INT Das gekaufte Produkt kann vom Bild abweichen. English 1 Español 9 Français 18 Italiano 34... -
Seite 27: Produktmerkmale
Produktmerkmale • Für die Verwendung mit Mac OS- und Windows-Hostcomputern über Thunderbolt 3 oder MFDP (Multi-Function DisplayPort) USB-C-Anschlüsse (die Produktfunktionen variieren basierend auf dem Anschlusstyp, siehe Spezifikationstabelle für detaillierte Produktfunktionen). • Der Thunderbolt 3-Eingangsanschluss unterstützt Datenübertragungsraten bis zu 40 Gbit/s bei Verwendung mit einem Thunderbolt 3-fähigen Hostcomputer; Datenübertragungsraten bis zu 26,2 GBit/s werden über einen MFDP-fähigen Hostcomputer unterstützt. -
Seite 28: Systemanforderungen
Systemanforderungen • Windows- oder Mac OS-Computer mit Thunderbolt 3- oder MFDP-aktiviertem (Multi-Function DisplayPort) USB Type-C-Anschluss • DisplayPort- oder Thunderbolt 3-kompatibler Monitor • Ethernet-Netzwerk mit Geschwindigkeiten von bis zu 10/100/1000 Mbit/s Im Paket enthalten • MTB3-DOCK-03 oder MTB3-DOCK-03INT • Thunderbolt 3-Kabel, Stecker/Stecker, 0,5 m • Externes Netzteil (Eingang: 100-240 V, 50/60 Hz, 3,0 A, maximaler Ausgang: 20 V 6 A) •... -
Seite 29: Produktübersicht
Produktübersicht DC-Netzbuchse, 120 W (20 V 6 A) Thunderbolt 3-Anschluss für TBT3-Quelle oder MFDP (Multi-Function DisplayPort) USB Type-C-Host Thunderbolt 3-Anschluss DisplayPort 1.4-Anschluss RJ45-Anschluss für Gigabit-Ethernet-Verbindung (10/100/1000 Mbit/s) SD/Micro SD-Speicherkartensteckplätze 3,5-mm-Audiobuchse USB-C-Anschluss USB-A-Anschluss USB-A BC1.2-Anschluss... - Seite 30 Installation Hinweise: • Unterstützt den Anschluss von zwei Monitoren gleichzeitig über den DisplayPort MST-Modus (Multi- Stream Transport): einen Monitor über den Thunderbolt 3-Anschluss und einen zweiten Monitor über den DisplayPort-Anschluss. Weitere Informationen finden Sie im Abschnitt Anforderungen für mehrere Monitore. • Wenn das im Lieferumfang enthaltene 120 W (20 V 6 A) Netzteil an den Netzanschluss angeschlossen ist, wird der Hostcomputer zuerst geladen und der Rest der Leistung wird für das Dock bereitgestellt.
- Seite 31 Multi-Monitor-Anforderungen Das MTB3-DOCK-03 und MTB3-DOCK-03INT unterstützen den Anschluss von zwei Monitoren gleichzeitig über den DisplayPort MST-Modus (Multi-Stream Transport). Schließen Sie gleichzeitig einen DisplayPort-Monitor und einen Thunderbolt 3-fähigen Monitor an. Beim gleichzeitigen Anschließen mehrerer Monitore sind folgende Einschränkungen zu berücksichtigen: Unterstützt der Quellcomputer den DisplayPort MST-Modus? Beim Anschluss an eine Thunderbolt 3-Quelle, die den DisplayPort MST-Modus unterstützt, werden die EDID-Informationen beider angeschlossener Monitore vom Computer gelesen und erscheinen als separate Anzeigen, die im Spiegelmodus...
-
Seite 32: Technische Daten
Technische Daten Bei Anschluss an den Bei Anschluss an den Thunderbolt 3-fähigen Anschluss USB Type-C MFDP-Anschluss Anschlüsse - Eingang DC-Anschluss DC-Leistung (Buchse) Thunderbolt 3 Thunderbolt 3 Type-C (Buchse) Anschlüsse - Ausgang USB-A USB 3.2 Gen 2 Type-A (Buchse) x2 USB-C USB 3.2 Gen 2 Type-C (Buchse) Ethernet RJ45 (Buchse) DisplayPort... - Seite 33 Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Verwenden Sie das Gerät nicht in der Nähe von entzündbaren Narkosemittelmischungen, die Luft, Sauerstoff oder Stickstoffoxid enthalten. Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Eaton...
