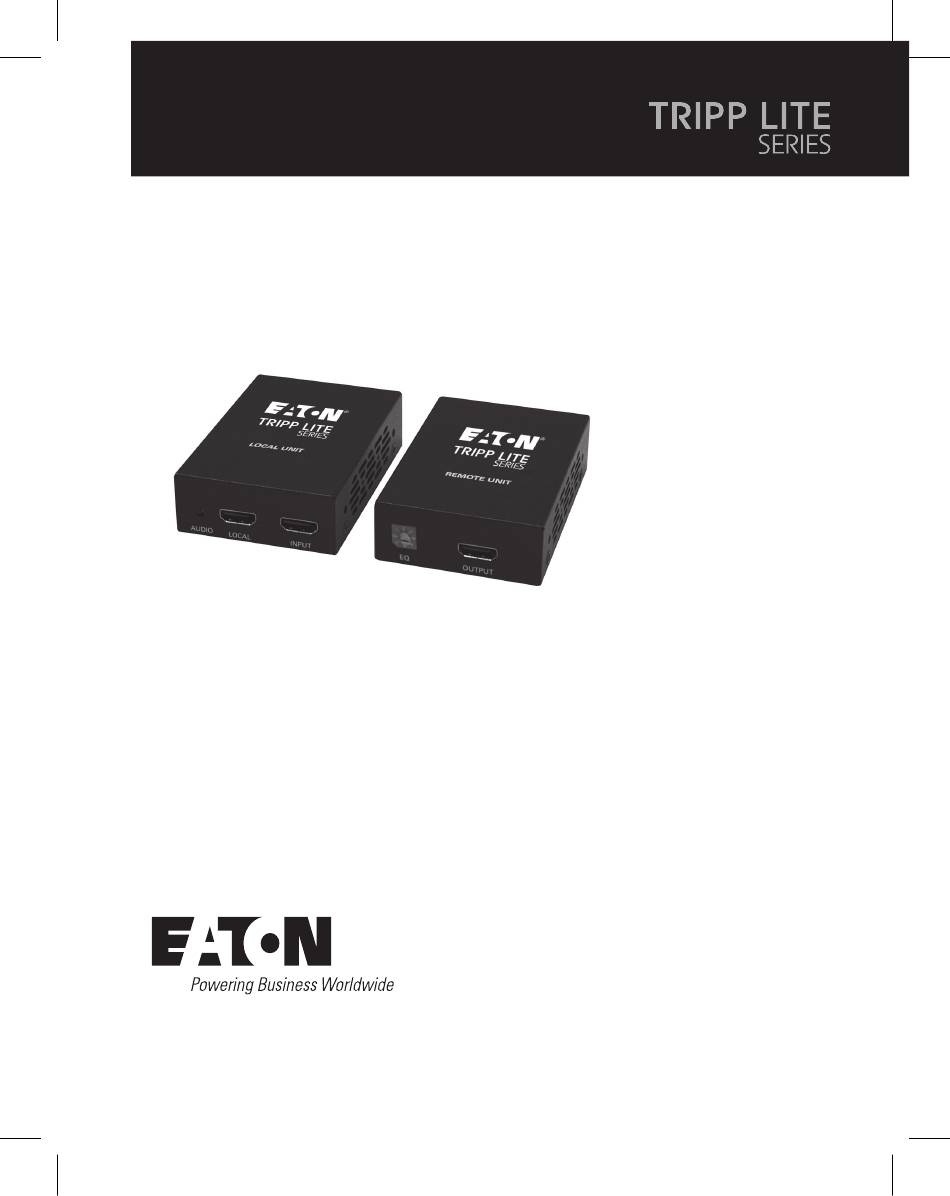

Betriebsanleitung HDMI über Cat5 Extender Modelle: B126-1A1 und Extender/Splitter B126-1A1-WPl B126-002 B126-004 B126-1P0l B126-1P0-MINIl B126-1P0-WP-1l B126-1A0 B126-1A0-WP-1l B126-110 Das gekaufte Produkt kann vom Bild abweichen. English 1 Español 29 Français 57 Italiano 113... -
Seite 86: Lieferumfang
Lieferumfang Lokales Gerät (L), Externes Gerät (R) oder beides (B) Externe Netzteile (0, 1 oder 2) Montageteile Schrauben für Wandplatten Schraubenzieher für Entzerrungseinstellung HDMI-Daisy-Chain-Kabel USB-Micro-B-Kabel Produktmerkmale Alle • Unterstützt eine maximale Videoauflösung von 1080p (60 Hz) • Plug-and-Play – keine Software oder Treiber erforderlich •... - Seite 87 Produktmerkmale B126-1A1 • HDMI über Cat5 Active Extender Kit • Verlängert ein 1080i-Signal (60 Hz) bis zu 61 m von der Quelle oder ein 1080p-Signal (60 Hz) bis zu 46 m von der Quelle • Ein zusätzlicher HDMI-Anschluss an der lokalen Sendeeinheit ermöglicht den Anschluss eines lokalen Monitors •...
- Seite 88 Produktmerkmale B126-004 • 4-Port HDMI über Cat5 Extender/Splitter Lokale Sendeeinheit • Teilt ein HDMI-Signal in vier • Enthält einen zusätzlichen HDMI-Anschluss, mit dem ein lokaler Monitor angeschlossen werden kann oder weitere B126-004 Geräte verkettet werden können (bis zu drei Geräte können verkettet werden) •...
- Seite 89 Produktmerkmale • RJ45-style-Wandplatte ermöglicht die Verwendung von Standard Cat5e/6 Patchkabel; 110 Punchdown-Anschluss nicht erforderlich B126-1P0l • HDMI über Cat5 Passive Extender Externe Empfängereinheit • Funktioniert mit B126-002 und B126-004 Extender/Splitter, um ein 1080i-Signal (60 Hz) bis zu 30 m von der Quelle oder ein 1080p-Signal (60 Hz) bis zu 15 m von der Quelle zu verlängern •...
-
Seite 90: Optionales Zubehör
Produktmerkmale B126-110 • HDMI über Cat5 Active Extender Externe/Repeater-Einheit • Verlängert und erweitert eine HDMI-über-Cat5-Installation, sodass mehrere Monitore an verschiedenen Punkten in einer Kette von bis zu 213 m aufgestellt werden können. • Verlängert ein 1080i-Signal (60 Hz) bis zu 53 m oder ein 1080p-Signal (60 Hz) bis zu 38 m von der lokalen Sendeeinheit zur ersten externen/ Repeater-Einheit in der Installation •... -
Seite 91: Wandmontage
Montageanleitung (nur ausgewählte Modelle Die Modelle B126-002, B126-004, B126-1A1, B126-1A0 und B126- 110 sind mit Montageteilen ausgestattet, die eine Vielzahl von Montagemethoden ermöglichen. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können. Hinweis: Das B126-004 kann auch an einer B132-004-RB 1U-Rackmontage-Halterung montiert werden. - Seite 92 Installation des Standard-Extender-Kits Anmerkungen: 1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie die Kabel durch Decken/Wände ziehen. 2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke.
- Seite 93 Installation des Standard-Extender-Kits Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist. Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-Serie an den INPUT-Anschluss des lokalen Geräts B126-1A1 oder B126-1A1-WP an. Optional für B126-1A1: Schließen Sie einen lokalen Monitor mit einem HDMI-Kabel der P568-Serie an den LOCAL-Anschluss des lokalen Geräts B126-1A1 an.
-
Seite 94: Installation Extender-Kit Mit Externem/Repeater-Gerät
Installation Extender-Kit mit externem/ Repeater-Gerät Anmerkungen: 1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen. 2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. - Seite 95 Installation Extender-Kit mit externem/ Repeater-Gerät Schließen Sie das externe Netzteil an das lokale Gerät an und stecken es in einen Überspannungsschutz, eine PDU oder eine USV. Die grüne LED leuchtet, um anzuzeigen, dass das Gerät Strom von dem externen Netzteil erhält. Verwenden Sie ein Cat5e/6-Kabel, um den RJ45-Anschluss des lokalen Geräts mit dem RJ45-Eingangsanschluss des externen/Repeater-Geräts B126-110 zu verbinden.
- Seite 96 Installation Extender-Kit mit externem/ Repeater-Gerät Verwenden Sie ein Cat5e/6-Kabel, um den RJ45-OUTPUT-Anschluss des letzten externen/Repeater-Geräts mit dem RJ45-INPUT-Anschluss der externen B126-1A1- oder B126-1A1-WP-Empfängereinheit zu verbinden. Schließen Sie einen Monitor über ein HDMI-Kabel der P568-Reihe an den HDMI-OUTPUT-Anschluss der externen Empfängereinheit an. Schließen Sie das externe Netzteil an die externe Empfängereinheit an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV.
- Seite 97 Installation Standard-Extender/Splitter Anmerkungen: 1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen. 2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke.
- Seite 98 Installation Standard-Extender/Splitter Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist. Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-reihe an den INPUT-Anschluss von B126-002 oder B126-004 an. Optional für B126-004: Schließen Sie einen HDMI-Monitor mit einem HDMI-Kabel der P568-Reihe an den LOCAL-Anschluss von B126-004 an. Schließen Sie das externe Netzteil an das lokale B126-002- oder B126- 004-Gerät an und stecken Sie es in einen Überspannungsschutz, einer PDU oder einer USV ein.
- Seite 99 Installation Standard-Extender/Splitter Wiederholen Sie Schritt 9 für jeden weiteren angeschlossenen Monitor. Schalten Sie die Stromzufuhr zur HDMI-Quelle ein. Die orangefarbenen RJ45-LEDs an B126-002 und B126-004 leuchten, um anzuzeigen, dass das Gerät ein Signal von der Quelle empfängt. Der Bildschirm sollte nun auf den angeschlossenen Monitoren angezeigt werden.
-
Seite 100: Installation Extender/Splitter Mit Externem/Repeater-Gerät
Installation Extender/Splitter mit externem/Repeater-Gerät Anmerkungen: 1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen. 2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. - Seite 101 Installation Extender/Splitter mit externem/Repeater-Gerät Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist. Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-Reihe an den INPUT-Anschluss von B126-002 oder B126-004 an. Optional für B126-004: Schließen Sie einen lokalen Monitor mit einem HDMI-Kabel der P568-Reihe an den LOKALEN HDMI-Anschluss an. Schließen Sie das externe Netzteil an das lokale Gerät an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV.
- Seite 102 Installation Extender/Splitter mit externem/Repeater-Gerät Schließen Sie einen Monitor mit einem HDMI-Kabel der P568-Reihe an den HDMI-Ausgangsanschluss des externen/Repeater-Geräts an, das Sie gerade hinzugefügt haben. Schließen Sie das externe Netzteil an das externe/Repeater-Gerät an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV ein.
- Seite 103 Extender/Splitter Daisy-Chain- Installation (nur B126-004) Anmerkungen: 1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen. 2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke.
- Seite 104 Extender/Splitter Daisy-Chain- Installation (nur B126-004) Level 1 Stufe 1 BLU-RAY BLU-RAY Level 2 Stufe 2 Level 3 Stufe 3 OPTIONAL LOCAL MONITOR OPTIONALER LOKALER MONITOR...
- Seite 105 Extender/Splitter Daisy-Chain- Installation (nur B126-004) Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist. Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-Reihe an den Eingangsanschluss des B126-004 an. Verbinden Sie den LOKALEN Anschluss des B126-004 mit dem Eingangsanschluss eines zweiten B126-004 unter Verwendung des mitgelieferten 31 cm langen HDMI-Daisy-Chain-Kabels.
- Seite 106 Extender/Splitter Daisy-Chain- Installation (nur B126-004) Schließen Sie den HDMI-Anschluss des B126-1P0 oder B126-1P0-MINI an einen Monitor an. Oder schließen Sie den B126-1P0-WP-1, B126-1A0 oder B126-1A0-WP-1 über ein HDMI-Kabel der P568-Reihe an einen Monitor an. Sowohl die grüne als auch die orangefarbene RJ45-LED an der B126-1P0 und B126-1P0-MINI sowie die grüne LED an der B126- 1P0-WP-1 leuchten auf, um anzuzeigen, dass das Gerät Strom vom angeschlossenen Monitor erhält.
-
Seite 107: Daisy-Chain-Installation Extender/Splitter Mit Externem/Repeater-Gerät
Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004) Anmerkungen: 1) Testen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie die Kabel durch Decken/Wände ziehen. 2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. - Seite 108 Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004) Bis zu 53 m bei 1080i (60 Hz) Bis zu 53 m bei 1080i (60 Hz) Up to 175 ft. at 1080i (60Hz) Up to 175 ft. at 1080i (60Hz) Bis zu 38 m bei 1080p (60 Hz) Bis zu 38 m bei 1080p (60 Hz) Up to 125 ft.
- Seite 109 Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004) Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist. Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-Reihe an den Eingangsanschluss des B126-004 an. Verbinden Sie den LOKALEN Anschluss des B126-004 mit dem Eingangsanschluss eines zweiten B126-004 unter Verwendung des mitgelieferten 30 cm langen HDMI-Daisy-Chain-Kabels.
- Seite 110 Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004) Verwenden Sie ein Cat5e/6-Kabel, um den RJ45-Ausgangsanschluss des ersten externen/Repeater-Geräts mit dem RJ45-Eingangsanschluss eines zweiten externen/Repeater-Geräts zu verbinden. Schließen Sie einen Monitor mit einem HDMI-Kabel der P568-Reihe an den HDMI-Ausgangsanschluss des externen/Repeater-Geräts an, das Sie gerade hinzugefügt haben.
- Seite 111 Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004) Verwenden Sie bei Bedarf die Entzerrungssteuerung an dem/den externen/Repeater-Gerät(en) und der externen Empfängereinheit, um das Videobild anzupassen. Hinweis: Eine ungeeignete Entzerrungseinstellung kann dazu führen, dass der Monitor überhaupt kein Bild anzeigt. Probieren Sie jede Entzerrungseinstellung aus, bis ein akzeptables Bild angezeigt wird.
- Seite 112 WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben: • Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land) •...
