FUNKTIONEN FÜR EINGÄNGE UND BETRIEBSLOGIKEN

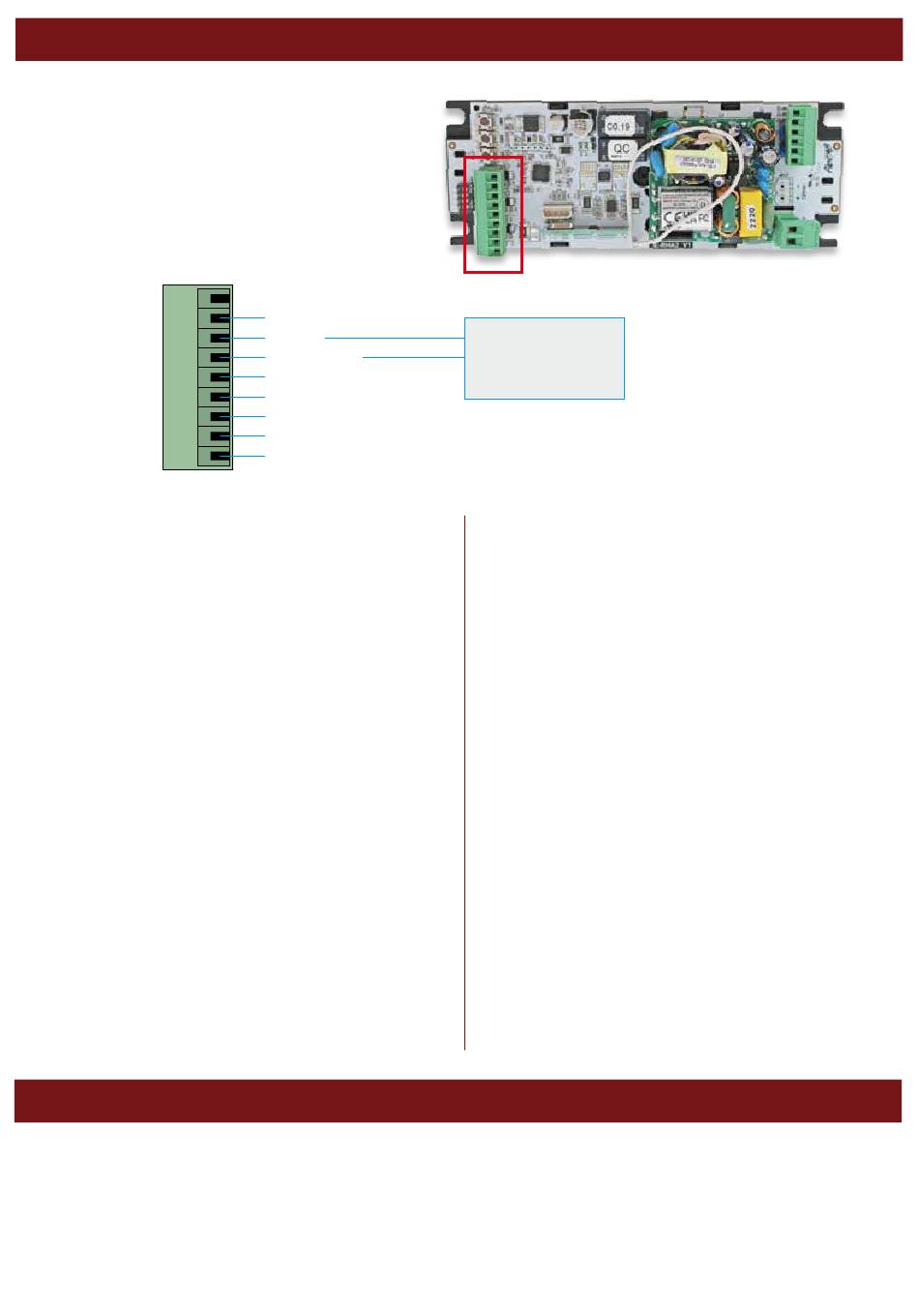

FUNKTIONEN FÜR EINGÄNGE
(1) ÖFFNUNG
Klemmenaktivierung 1 und 3, N.A.:
• Es aktiviert die Motoren in der ÖFFNUNG
• Wenn der Motorstrom über dem Schwellenwert liegt, wird
ein Stopp ausgeführt
(2) SCHLIESSUNG
Klemmenaktivierung 2 und 3, N.A.:
• Es aktiviert die Motoren in der SCHLIESSUNG
• Wenn der Motorstrom über dem Schwellenwert liegt, wird
ein Stopp ausgeführt
(5)(7) ZENTRALISIERTE ÖFFNUNG und SCHLIESSUNG
Klemmenaktivierung 5 und 6 (zentralisierte Öffnung),
Klemmenaktivierung 6 und 7 (zentralisierte Schliessung), N.A.:
Gleiche Funktionalität
und Schließung sind parallel geschaltet mit anderen
Steuerungenen. Das erlaubt die Zentralisierung der Befehle
Die Eingänge sind
ausgestattet.
(3)(4) SICHERHEIT
Klemmenaktivierung 3 e 4, N.C.:
• Motordeaktivierung (wenn aktiv)
• Mit einem aktiven Eingang werden die Öffnung und
Schließung Befehle deaktiviert
1) Bevor die Steuerung Stromversorgung: Stellen Sie Dip Switch für die gewählte Funktionalität ein
2) Nach der ersten Einschaltung ist es notwendig zu dem Einbauverfahren:
• Speicherung der ersten Fernbedienung siehe Seite 8, Kapitel VERWALTUNG DER FERNSTEUERUNG (oder verwenden Sie
die Befehle START 1 oder 2)
• Einstellung der Automatismus Funktionalität (Einstellung von Endschaltern, optimale Einstellung von Endschaltern, für
die Abbremskontrolle usw.).
1
ERÖFFNUNG
2
SCHLIESSUNG
3
COM.
4
SICHERHEIT
5
ZENTRALISIERTE ÖFFNUNG
6
COM.
7
ZENTRALVERSCHLIESSUNG
8
ERDE
9
+12VDC Zubehör
der Eingänge von
mit Entkoppelungdiode
Bei nicht installierten
Sicherungen, Klemmen
3 und 4 überbrücken
BETRIEBSLOGIKEN
"SCHRIT FÜR SCHRIT"
• Einziger Befehl auf Eingang von Öffnung oder Schließung,
in der Sequenz: ÖFFNUNG - STOPP - SCHLIESSUNG - STOPP
- ...
• Stopp auf Motorstrom
• Stopp auf totale Zeit des Antriebs (180sec)
"ÖFFNEN/SCHLIESSEN"
• Getrennte Befehle zum Öffnen und Schließen; die
Bewegung erfolgt automatisch in der Richtung des
empfangenen Befehls zum Öffnen oder Schließen
• Stopp bei jedem folgenden Befehl
• Stopp bei Gesamtbetätigungszeit (180s) (180sec)
Öffnung
bereits
