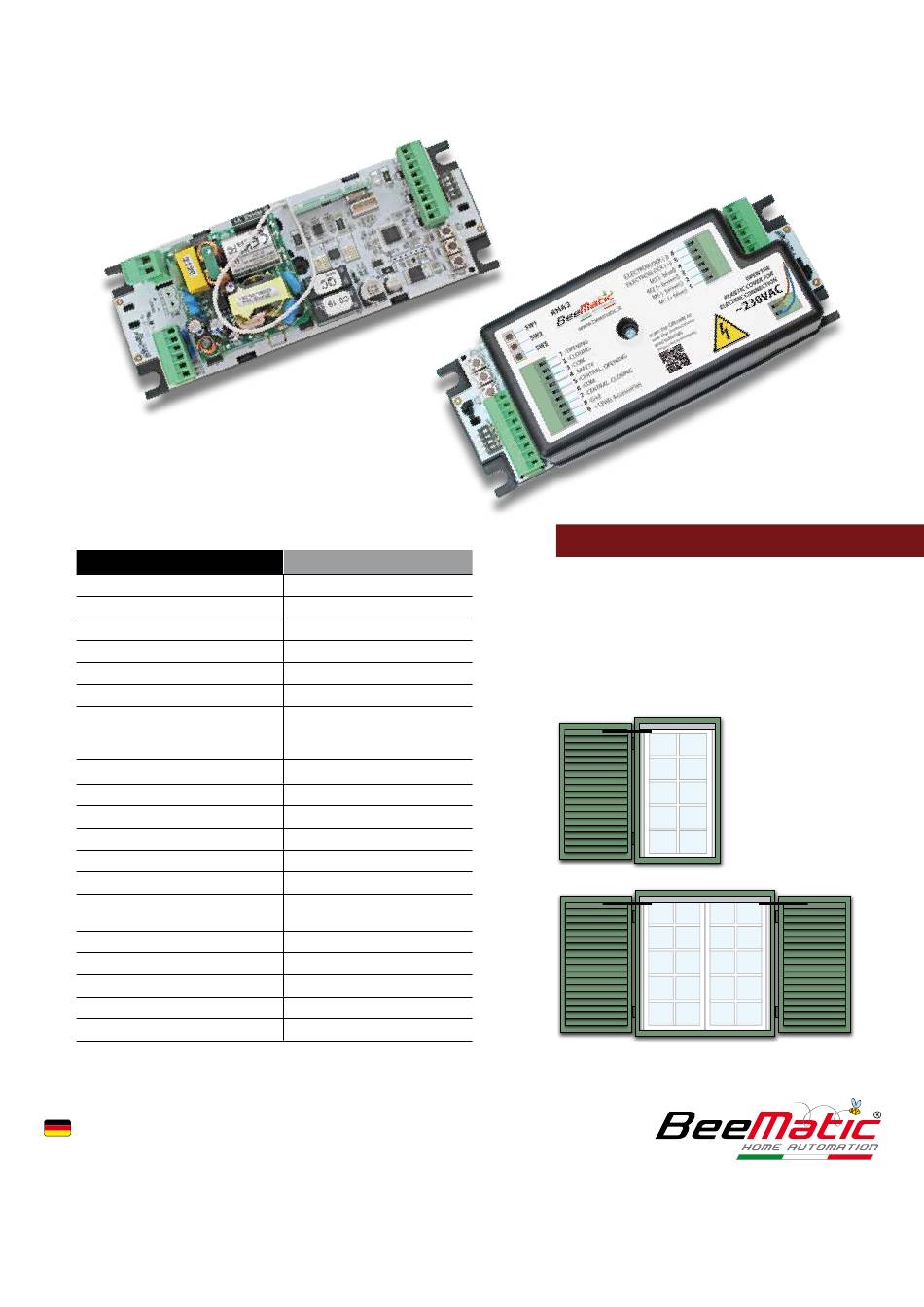

STEUERUNG
FÜR FENSTERLÄDEN
RHA2
Beschreibung
Netzstromversorgung
Leistung
Automationsabsorption
Steuerungsversorgung
Steuerungsmotor
Motorabsorption
Energieeinsparung
Funkempfänger
Anzahl der Motoren
Paar
Temperatursbetrieb
Schutzgrad
Speicherbare Fernbedienungen 100
ODS - Hinderniserkennung
elektronisch
Öffnungsbefehl
Schließbefehl
Totmannsteuerung
Zentralisierter Öffnungsbefehl
Zentraler Schließbefehl
BENUTZERHANDBUCH
RHA-00089 - rev.0 vom 3/2024
RHA2
230 Vac / 50-60Hz
45W max
0,05 A Standby
12 Vdc
12 Vdc / 1,4 A
1,7 A max
reduzierter Verbrauch im
Stand-by und während des
Betriebs
integriert, 433 MHz
1 oder 2
35 Nm
-20 ÷ 55°C
IP20
Ja
Ja
Ja
Ja
Ja
Ja
ART DER EINRICHTUNG
Klappfensterläden (einzel/doppel)
• Ein oder zwei Motoren (einflügelig/doppelflüg-
elig); bei zweiflügeligen Motoren ist der Betrieb
des einen Motors gegenüber dem anderen ver-
zögert, je nach Öffnung/Schließung (um den Zu-
stand des äusseren/inneren Flügel)
• Optionales Elektroschloss
BEEMATIC ist eine eingetragene Marke von
info@abtecno.com - www.abtecno.com
AB Tecno Srl
Via Cicogna 95 - 40068
San Lazzaro di Savena (BO)
Tel. +39 051 6259580
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BeeMatic RHA2

Inhaltszusammenfassung für BeeMatic RHA2

  • Seite 1 Öffnungsbefehl Schließbefehl Totmannsteuerung Zentralisierter Öffnungsbefehl Zentraler Schließbefehl BENUTZERHANDBUCH BEEMATIC ist eine eingetragene Marke von AB Tecno Srl Via Cicogna 95 - 40068 San Lazzaro di Savena (BO) Tel. +39 051 6259580 info@abtecno.com - www.abtecno.com RHA-00089 - rev.0 vom 3/2024...

  • Seite 2: Inhaltsverzeichnis

    BENUTZERHANDBUCH - STEUERUNG FÜR FENSTERLÄDEN - RHA2 ZUSAMMENFASSUNG Kapitel Seite GENERELLE SICHERHEITSWARNUNGEN VERBINDUNGEN KONFIGURATION DIP SWITCH DP1 TASTENEINSTELLUNG KLEMMENBLOCKANSCHLÜSSE LED MELDUNGEN FUNKTIONEN FÜR EINGÄNGE UND BETRIEBSLOGIKEN EINBAU SET-UP EINSTELLUNG VON ENDSCHALTERN AKTIVIERUNG UND DEAKTIVIERUNG DER VERLANGSAMUNG EINSTELLUNG DES MAXIMALEN DREHMOMENTS/STROMS VERBRAUCH WINDDICHTER BETRIEB/TOTMANNFUNKTION “LUFTAUSTAUSCH”...

  • Seite 3: Generelle Sicherheitswarnungen

    BENUTZERHANDBUCH - STEUERUNG FÜR FENSTERLÄDEN - RHA2 GENERELLE SICHERHEITSWARNUNGEN 1. Lesen Sie genau die Anweisungen, bevor zu der Installation 14. Überprüfern Sie, dass die streckenseitige Anlage ausrei- der Steuerung fortsetzen. chend realisiert wird. Dann verbinden Sie die Metallteile der Schließung 2.

  • Seite 4: Verbindungen

    BENUTZERHANDBUCH - STEUERUNG FÜR FENSTERLÄDEN - RHA2 VERBINDUNGEN KONFIGURATION DIP SWITCH DP1 Führen Sie die Dip- Position Funktion Switches Einstellung Einmotoriger Betrieb mit einer NICHT Zweimotoriger Betrieb eingetriebenen Logik Öffnen/Schließen Steuerung aus Logik Schritt für Schritt Türverzögerung AUSGESCHALTET Türverzögerung EINGESCHALTET...

  • Seite 5: Led Meldungen

    BENUTZERHANDBUCH - STEUERUNG FÜR FENSTERLÄDEN - RHA2 Farbe Funktion Grün Motor 1 in Betrieb Gelb Motor 2 in Betrieb XXXXXX__ STANDARD Blinklicht > entlang jeder 0,8s X______ Aktive Sicherheit > kurze Blinkanzeige jeder 0,8s Blinkanzeigephasen von SET-UP STEUERUNG X_X____ (SW3) > Doppelteblinkanzeige jeder 0,8s...

  • Seite 6: Funktionen Für Eingänge Und Betriebslogiken

    BENUTZERHANDBUCH - STEUERUNG FÜR FENSTERLÄDEN - RHA2 FUNKTIONEN FÜR EINGÄNGE UND BETRIEBSLOGIKEN ERÖFFNUNG SCHLIESSUNG Bei nicht installierten COM. Sicherungen, Klemmen SICHERHEIT ZENTRALISIERTE ÖFFNUNG 3 und 4 überbrücken COM. ZENTRALVERSCHLIESSUNG ERDE +12VDC Zubehör FUNKTIONEN FÜR EINGÄNGE BETRIEBSLOGIKEN (1) ÖFFNUNG “SCHRIT FÜR SCHRIT”...

  • Seite 7: Einstellung Von Endschaltern

    BENUTZERHANDBUCH - STEUERUNG FÜR FENSTERLÄDEN - RHA2 AKTIVIERUNG UND DEAKTIVIERUNG DER VERLANGSAMUNG • Eingeschalteter Betrieb, rote LED mit Standard Blinklicht – • Drücken Sie SW1 zumindest für 4 Sekunden • Rote LED mit Blinklicht von mechanische Set Up L-L------L a) Drücken Sie SW2 zu einschalten oder ausschalten die Verlangsamung, bei jedem Druck einer, man kann einer der 2 Möglichkeiten...

  • Seite 8: Luftaustausch" Funktion

    BENUTZERHANDBUCH - STEUERUNG FÜR FENSTERLÄDEN - RHA2 “LUFTAUSTAUSCH” FUNKTION Diese Funktion (vorhanden in Steuergeräten mit Softwareversion E0.00 und später) ermöglicht die Anlehnung der 2 Flügel für einen Luftaustausch, auch wenn die Verzögerung des Flügels eingestellt ist (DIP3-ON). Es ist notwendig, dass die Endschalter bei der Installation eingelernt wurden (siehe Seite 7).
