Verbindungen; Konfiguration Dip Switch Dp1; Tasteneinstellung - Beematic Rha2 Benutzerhandbuch

Führen Sie die Dip-
Switches Einstellung
mit einer NICHT
eingetriebenen
Steuerung aus
EINGANGS-
KLEMMLEISTE
1
ERÖFFNUNG
2
SCHLIESSUNG
3
COM.
4
SICHERHEIT
5
ZENTRALISIERTE ÖFFNUNG
6
COM.
7
ZENTRALVERSCHLIESSUNG
8
ERDE
9
+12VDC Zubehör

VERBINDUNGEN

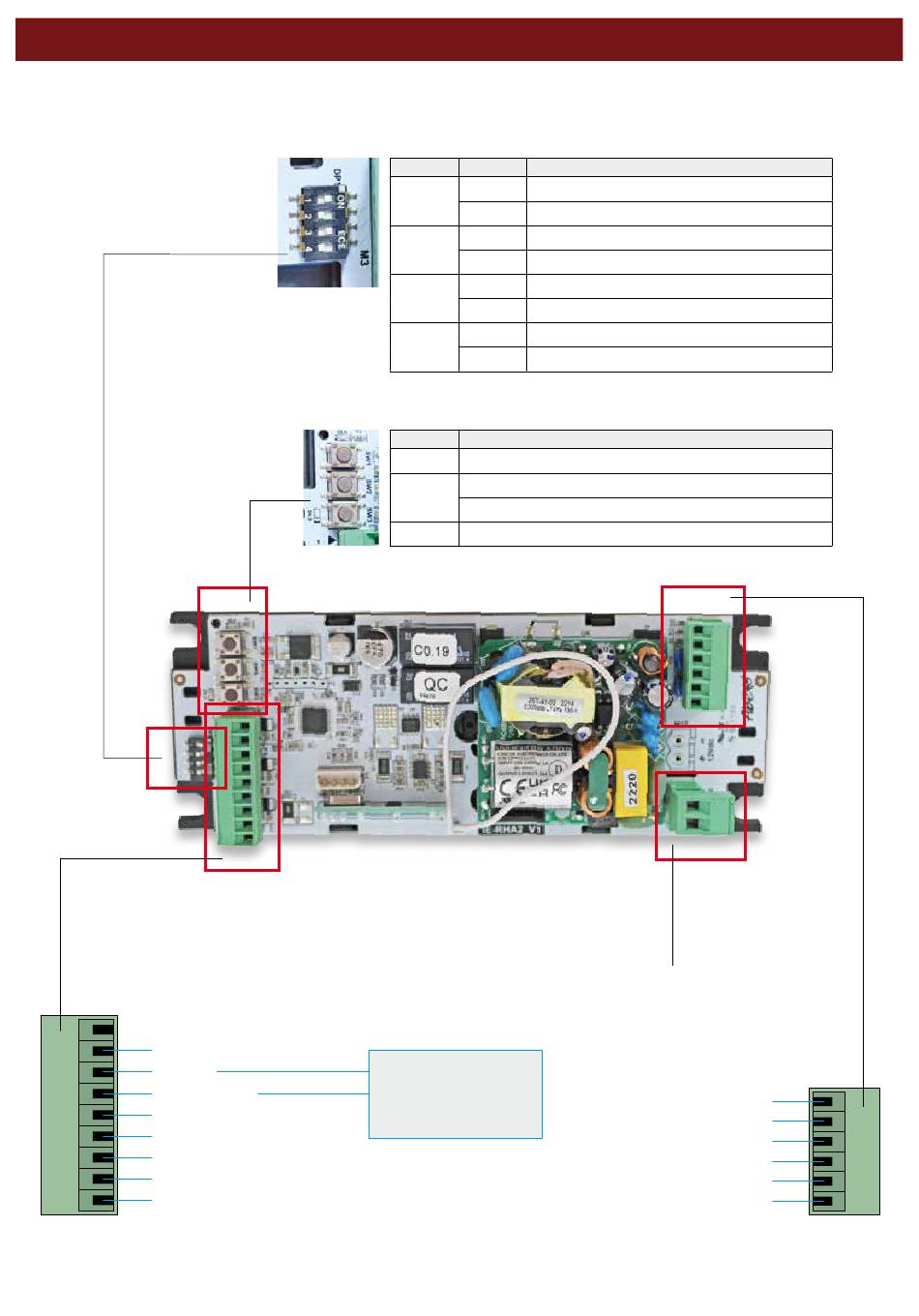

KONFIGURATION DIP SWITCH DP1

DIP Position Funktion
OFF Einmotoriger Betrieb
1
ON Zweimotoriger Betrieb
OFF Logik Öffnen/Schließen
2
ON Logik Schritt für Schritt
OFF Türverzögerung AUSGESCHALTET
3
ON Türverzögerung EINGESCHALTET
OFF Elektroblock AUSGESCHALTET
4
ON Elektroblock EINGESCHALTET

TASTENEINSTELLUNG

Taste Funktion
SW1
Endlageneinstellung (optionale Funktion)
Drehmoment-/Stromauswahl
SW2
Aktivierung der Verlangsamung in Endlageneinstellung
SW3 Speichbarkeit/Löschung der Fernbedienung
KLEMMENLEISTE FÜR
~ 230VAC
-STROMVERSORGUNG
Bei nicht installierten
Sicherungen, Klemmen
3 und 4 überbrücken
4
BENUTZERHANDBUCH - STEUERUNG FÜR FENSTERLÄDEN - RHA2
ELEKTROSCHLOSS (-)
ELEKTROSCHLOSS (+)
M2 (- blau)
M2 (+ braun)
M1 (- braun)
M1 (+ Blau)
AUSGANGS-
KLEMMLEISTE
6
5
4
3
2
1
